Dostępny

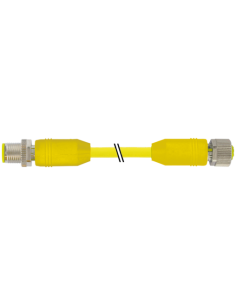

Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 5-pinowe: męskie-żeńskie, kodowanie A – Przewód 4,5 m PUR
Złącze M12 St. ger. na M12 nr 7000-40041-6350450 to wysokiej jakości przewód z dwoma prostymi złączami M12 – męskim i żeńskim, wyposażonymi w 5 styków oraz kodowaniem typu A. Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz posiada wysoki stopień ochrony IP65, IP66K oraz IP67, co zapewnia skuteczną ochronę przed wodą i pyłem, nawet w wymagających warunkach przemysłowych.
Przemysłowe zastosowania złącza M12 St. ger. na M12
Przewody M12 znajdują zastosowanie w automatyce przemysłowej, robotyce, maszynach produkcyjnych, systemach transportu oraz instalacjach, które wymagają niezawodnych połączeń sygnałowych i zasilających. Dzięki swojej odporności mechanicznej i chemicznej doskonale sprawdzają się zarówno w halach przemysłowych, jak i na liniach produkcyjnych, gdzie mogą być narażone na drgania, wibracje, oleje oraz agresywne środki czyszczące.
Najważniejsze zalety przewodu M12 5P z kodowaniem A
- Uniwersalność zastosowań: typowe połączenia czujników, siłowników, sterowników PLC i modułów I/O.
- Ochrona IP65/IP66K/IP67: pełna odporność na kurz, wodę, mycie ciśnieniowe oraz chwilowe zanurzenie (połączenie włożone i przykręcone).
- Wysoka jakość materiałów: przewód wykonany z PUR zapewnia doskonałą odporność mechaniczną, wysoką elastyczność oraz wytrzymałość na promieniowanie UV i środki chemiczne.
- Stabilność połączenia: metalizowane złącze oraz obudowa wykonana ze stopu cynku sprawiają, że złącze jest niezwykle trwałe i odporne na trudne warunki środowiskowe.
- Bezpieczeństwo instalacji: ochrona przed uszkodzeniami mechanicznymi, zabezpieczenie przeciwwstrząsowe oraz zalecenia dotyczące promienia gięcia wspierają długoterminową niezawodność.
- Wysokie parametry elektryczne: umożliwia przesył sygnałów i zasilania do 125 V (AC/DC) oraz prąd do 4 A na styk, co sprawia, że przewód jest uniwersalnym wyborem do wielu aplikacji przemysłowych.
Zbudowany z myślą o trwałości – Przewód M12 5-pinowy PUR
Kabel o długości 4,5 m posiada powłokę i izolację wykonaną z PUR, co zapewnia odporność na ścieranie, agresywne media chemiczne, oleje, smary oraz działanie promieni UV. Konstrukcja przewodu umożliwia elastyczność nawet przy intensywnym użytkowaniu i pracy w ruchu (do 10 milionów cykli gięcia oraz 2 milionów cykli skręcania). Izolacja przewodów jest wolna od halogenów, ołowiu, kadmu i silikonów, co umożliwia zastosowanie w nowoczesnych, ekologicznych aplikacjach przemysłowych.
Łatwy i szybki montaż złączy M12
Prosta instalacja realizowana jest za pomocą złączki gwintowanej M12 x 1 (SW13), dzięki czemu montaż jest szybki, a połączenie zapewnia niezawodność oraz odporność na wstrząsy i drgania. Kąt kluczowy SW13 umożliwia precyzyjne dokręcenie i zabezpieczenie w układzie.
Typowe zastosowania przewodów M12 w przemyśle
- Połączenia czujników i elementów wykonawczych (siłowniki, zawory)
- Instalacje automatyki przemysłowej
- Sterowniki PLC i sieci przemysłowe
- Systemy transportu wewnętrznego i sortowania
- Robotyka i linie montażowe
- Maszyny pakujące, CNC oraz inne urządzenia przemysłowe
M12 5P – Wysoka kompatybilność z systemami automatyki
Złącze spełnia międzynarodowe standardy i jest kompatybilne z szeroką gamą urządzeń różnych producentów, zapewniając wszechstronność w zastosowaniach przemysłowych.
