Męski prosty – żeński 90°
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

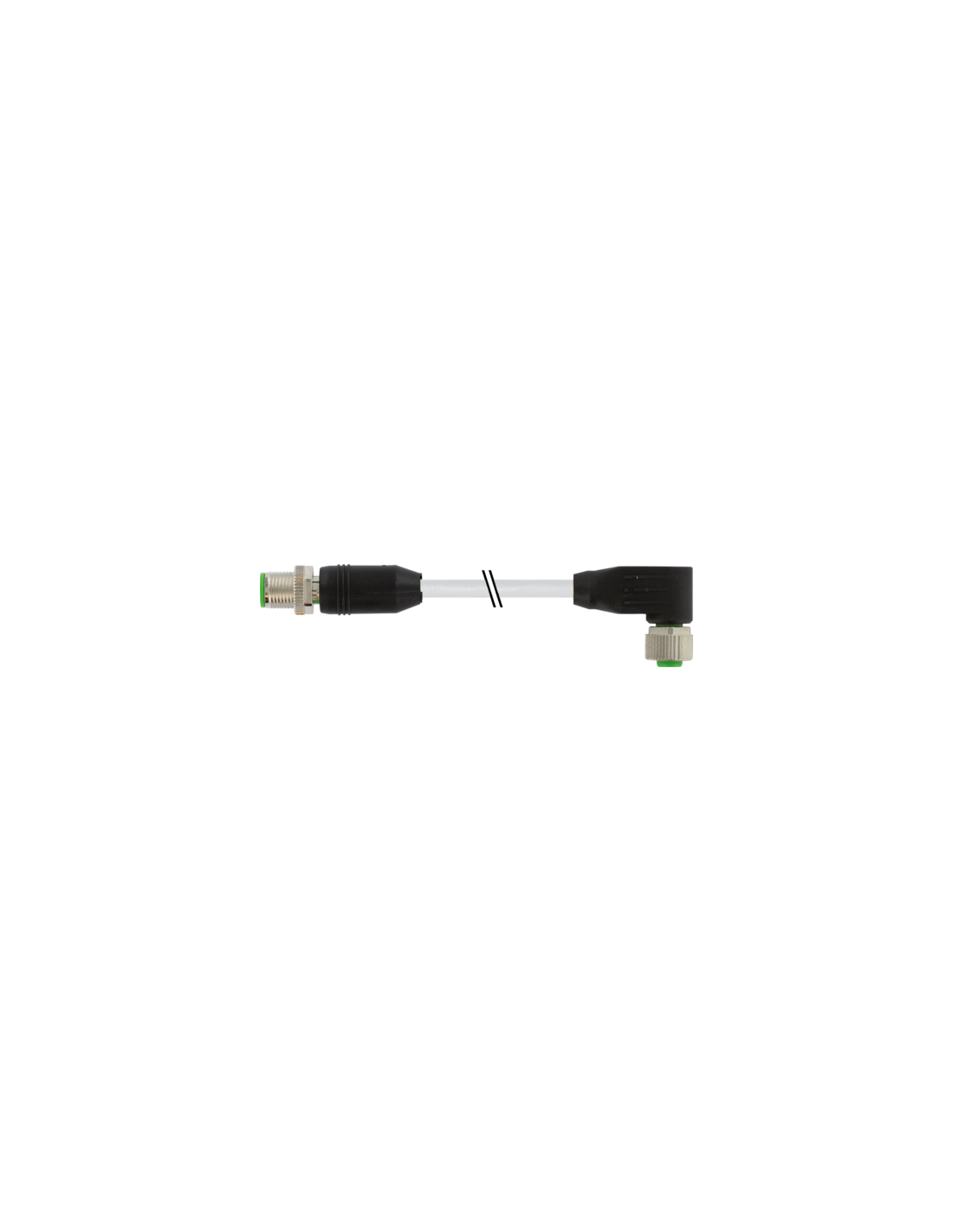

Kabel połączeniowy M12 męski prosty / M12 żeński kątowy 90°, 8-pinowy – 7,5 m
Kabel M12 męski prosty do żeńskiego złącza kątowego 90° o długości 7,5 m to specjalistyczny przewód zaprojektowany do zastosowań przemysłowych, automatyki, robotyki oraz w instalacjach maszynowych. Wersja 8-pinowa zapewnia szeroką kompatybilność z czujnikami, siłownikami oraz innymi komponentami, które wymagają niezawodnego i pewnego połączenia sygnałowego lub zasilania.
Zastosowania i możliwości wykorzystania kabla M12 8-pin
Złącza M12 w wersji męskiej prostej oraz żeńskiej o kącie 90° doskonale sprawdzają się wszędzie tam, gdzie miejsce montażu jest ograniczone, a niezawodność oraz odporność na czynniki zewnętrzne są kluczowe. Produkt znajduje powszechne zastosowanie w:
- Automatyce przemysłowej (połączenia czujników, siłowników, systemów sterowania)
- Robotyce – niezawodny przesył sygnału i zasilania w ruchomych zespołach
- Budowie maszyn i linii produkcyjnych
- Sektorze motoryzacyjnym i spożywczym dzięki podwyższonej odporności na chemikalia i oleje
- Instalacjach, gdzie wymagana jest trudnopalność oraz elastyczność przewodu
Główne cechy kabla M12 z 8-pinowym złączem
- 8-żyłowy przewód z czytelnym kodowaniem kolorystycznym poszczególnych żył, co ułatwia montaż i serwisowanie
- Wytrzymała konstrukcja – warstwa zewnętrzna z elastycznego i odpornego na ścieranie materiału PUR
- Podwyższona odporność na oleje i chemikalia – możliwe wykorzystanie w wymagających środowiskach przemysłowych
- Wysoki poziom ochrony mechanicznej dzięki plastikowej, radełkowanej śrubie i solidnemu wykonaniu
- Możliwość pracy w szerokim zakresie temperatur – od –40°C (stała instalacja) do +90°C, co umożliwia zastosowanie w różnych strefach przemysłowych
- Odporność na płomienie (IEC 60332-2-2, UL 1581 FT2) oraz zgodność z wymaganiami bezpieczeństwa
- Wysoka elastyczność oraz wytrzymałość na zginanie i skręcanie (do 10 milionów cykli gięcia i 2 milionów cykli skręcania w prowadnikach kablowych)
- Certyfikaty cURus – odpowiedni do zastosowań międzynarodowych
- Obciążalność prądowa do 3A na żyłę, co pozwala na szeroką gamę zastosowań w transmisji sygnału i zasilania
Budowa i odporność na warunki zewnętrzne
Kabel M12 z izolacją bezhalogenową, wolną od ołowiu, kadmu oraz FCKW, charakteryzuje się również bardzo dobrym poziomem zabezpieczenia przed kurzem, wodą oraz typowymi substancjami spotykanymi w przemyśle. Tworzywo sztuczne zapewnia dobrą odporność na uszkodzenia mechaniczne i wpływ czynników chemicznych.
Typowe branże oraz kompatybilność
Produkt rekomendowany jest do:
- Instalacji automatyki przemysłowej
- Budowy szaf sterowniczych
- Systemów transportowych i magazynowych
- Robotyki oraz systemów wymiany narzędzi
- Maszyn produkcyjnych oraz urządzeń wymagających przesyłu sygnału na długie dystanse
Złącze M12 męski prosty oraz M12 żeński kątowy 90°, 8-pinów, kod produktu: 7000-48011-2920750 to przemysłowy przewód o wszechstronnym zastosowaniu, gwarantujący pewność połączenia i bezpieczeństwo transmisji sygnału.
