Męski prosty – żeński proste

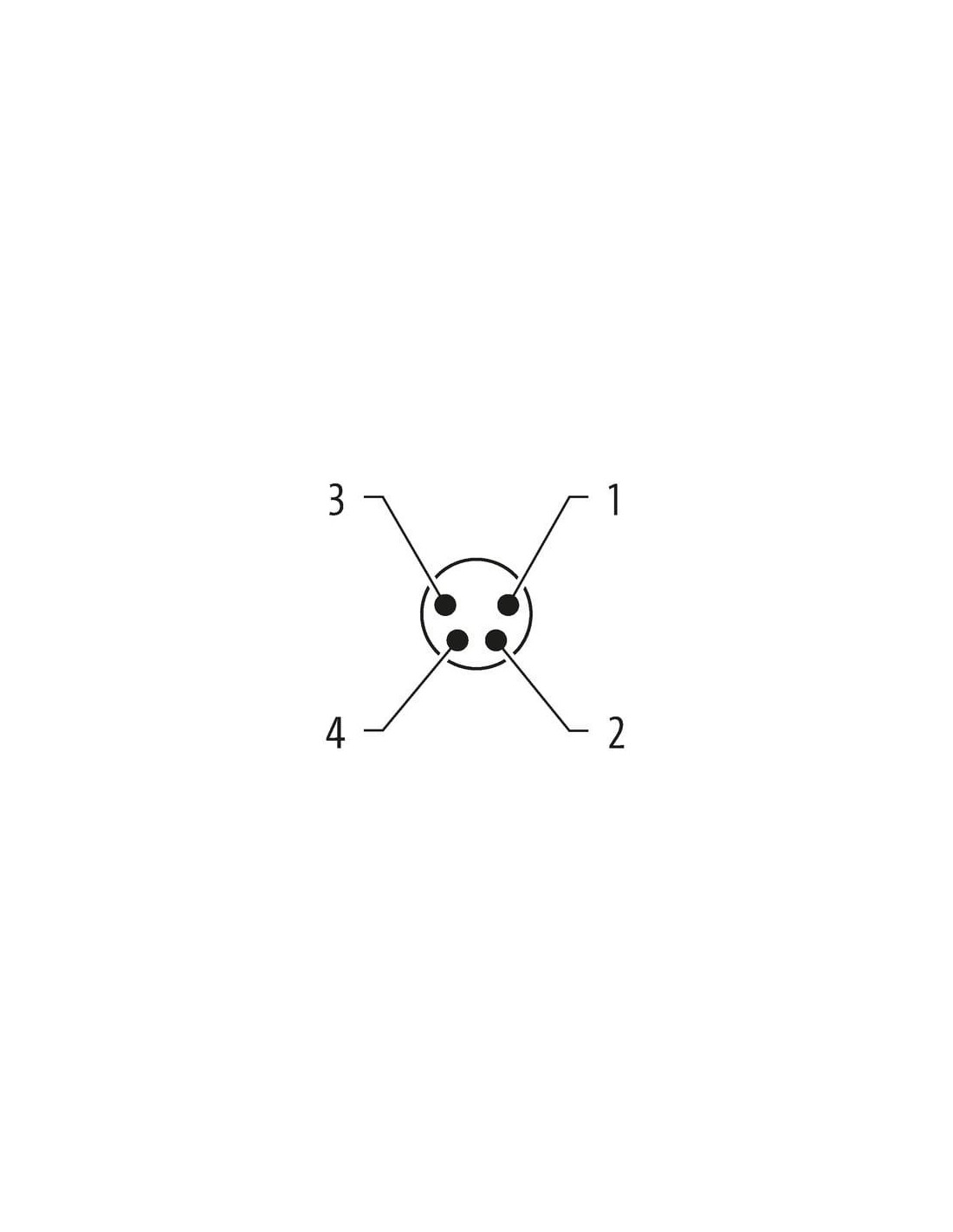

M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski – M8 żeński prosty to profesjonalne rozwiązanie do realizacji połączeń w automatyce przemysłowej, czujnikach, urządzeniach pomiarowych oraz systemach sterowania maszyn. Przewód wyposażony jest w złącza o oznaczeniu M8, 4-piny, zapewniające stabilny i niezawodny kontakt elektryczny w wymagających warunkach eksploatacyjnych.
Produkt ten przeznaczony jest do uniwersalnych zastosowań, w szczególności w:
Kable z pozłacanymi stykami oraz solidna powłoka PUR gwarantują wysoką odporność na ścieranie, działanie olejów, smarów oraz czynników chemicznych. To rozwiązanie jest dedykowane do miejsc o podwyższonym ryzyku uszkodzeń mechanicznych oraz kontaktu z substancjami agresywnymi.
Złącze M8 charakteryzuje się wysoką klasą szczelności (IP65, IP66K, IP67, IP68), co zabezpiecza przewody przed wpływem pyłu oraz wody – nawet podczas krótkotrwałego zanurzenia. Solidne wykonanie oraz wzmocniona obudowa z PUR sprawiają, że przewód jest idealnym wyborem do pracy w trudnych warunkach przemysłowych, nawet przy dużych wahaniach temperatury (od -25°C do +85°C, a kabel do -40°C).
Połączenie realizowane pomiędzy męskim a żeńskim prostym złączem zapewnia trwałe i pewne przesyłanie sygnałów oraz zasilania (do 4A i napięcia do 60V DC). Złącza są zgodne ze standardem gwintu M8 x 1 i umożliwiają precyzyjne podłączenie przy zachowaniu wysokiej szczelności oraz integracji z innymi komponentami M8.
Przewód cechuje się wysoką giętkością oraz odpornością na zginanie i skręcanie – nawet przy intensywnym użytkowaniu w ruchu. Żyły są skręcane (32 druciki o średnicy 0,1 mm) i pokryte izolacją odporną na działanie benzyn, olejów oraz chemikaliów. Przewód nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonu, co umożliwia pracę w wymagających środowiskach i spełnienie restrykcyjnych norm ekologicznych.
Dzięki uniwersalnej budowie i wysokim parametrom użytkowym konektor M8 znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność połączeń, odporność na warunki zewnętrzne, a także prostota montażu. To idealny wybór do integracji systemów automatyki, urządzeń pomiarowych i sterujących.
