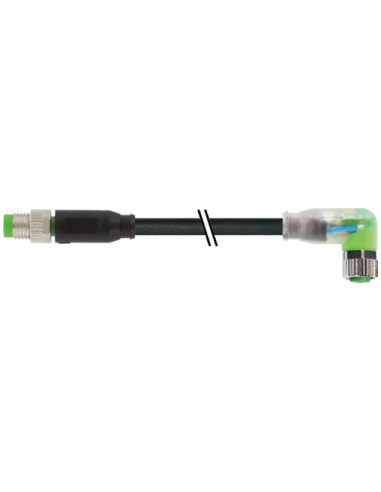

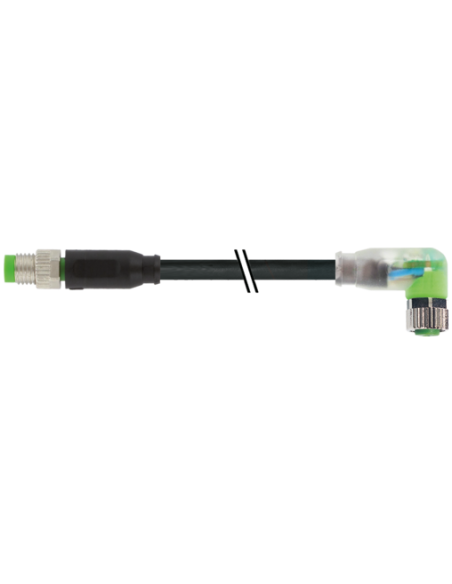

Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski prosty – M8 żeński kątowy z LED, 3 piny – Zastosowanie i cechy
Konektor M8 męski prosty do konektora M8 żeńskiego kątowego z diodami LED to przewód połączeniowy przeznaczony do profesjonalnych zastosowań w automatyce, sterowaniu oraz instalacjach przemysłowych. Oferuje trzy piny i oznaczenie przewodów zgodne z normą DIN EN 61076-2-114, co zapewnia pełną kompatybilność ze standardami przemysłowymi.
Konektor M8 – Najważniejsze zalety i przeznaczenie
- Wytrzymałość i niezawodność – stopień ochrony IP65, IP66K, IP67 oraz IP68 gwarantuje odporność na wodę, kurz oraz intensywne warunki przemysłowe.
- Szybka i pewna instalacja – zastosowanie gwintu M8 x 1 oraz radełkowanej śruby z tworzywa ułatwia montaż nawet w trudno dostępnych miejscach.
- Widoczna sygnalizacja LED – dwie diody (zielona, żółta) ułatwiają szybką diagnostykę podłączenia i poprawność sygnału.
- Odporność chemiczna i mechaniczna – wykonanie z PUR (osłona kabla, obudowa) oraz cynkowego odlewu ciśnieniowego (blokada) zapewnia długotrwałą eksploatację nawet w kontakcie z olejami oraz chemikaliami (szczegóły należy sprawdzić dla konkretnej aplikacji).
- Bardzo dobra elastyczność i żywotność kabla – 10 milionów cykli gięcia, odporny na skręcanie i szybkie ruchy, doskonały do dynamicznych aplikacji.
Typowe zastosowania konektora M8 z przewodem 2 m
- Podłączanie czujników i elementów wykonawczych w maszynach oraz liniach produkcyjnych.
- Automatyka przemysłowa, robotyka, transport i logistyka.
- Szybkie połączenia w systemach sterowania oświetleniem oraz urządzeniach wymagających sygnalizacji stanu pracy.
- Zastosowania w środowisku o podwyższonych wymaganiach dotyczących odporności na wibracje i chemikalia.
Parametry techniczne kabla i wytrzymałość
Kabel o długości 2 metry wykonany z bezołowiowego, bezhalogenowego PUR cechuje się bardzo wysoką trwałością. Przewody są odporne na UV, oleje, płomienie, a zakres temperatur eksploatacji wynosi od -40°C (stała instalacja) do +90°C w ruchu (do 10 000 godzin pracy). Konstrukcja przewodu umożliwia zastosowanie w aplikacjach wymagających licznych gięć oraz wysokiej dynamiki ruchu.
Wyprowadzenia i kolorystyka przewodów
Zgodność kolorystyki montażowej i numeracji umożliwia szybkie i bezbłędne podłączenie:
- Brązowy (BN) – pin 1
- Niebieski (BU) – pin 3
- Czarny (BK) – pin 4
Bezpieczeństwo i montaż
Wysoki poziom bezpieczeństwa użytkowania dzięki skutecznej ochronie przed pyłem i wilgocią, solidnemu wykonaniu oraz dodatkowej blokadzie przeciwwstrząsowej. Produkt spełnia szereg międzynarodowych norm oraz jest dopuszczony do stosowania w aplikacjach UL.
UWAGA: Zaleca się stosowanie odpowiednich środków zabezpieczających przed nadmiernymi obciążeniami mechanicznymi oraz przestrzeganie promieni gięcia kabla, aby nie naruszyć szczelności IP.
