Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

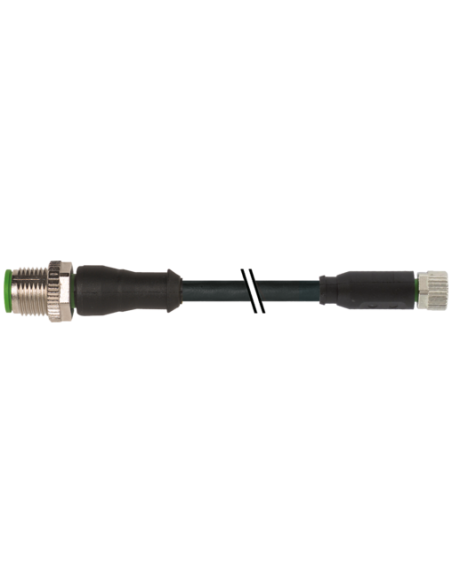

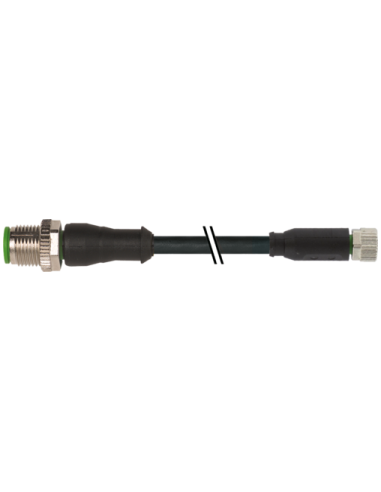

Konektor M12 męski prosty do M8 żeński prosty – Przewód sygnałowy 4 m | 7000-40561-6300400
Konektor M12 męski prosty do M8 żeński prosty to przewód przejściowy o długości 4 metrów, przeznaczony do połączeń w przemysłowych systemach automatyki. Dedykowane złącza typu M12 (męski, prosty) oraz M8 (żeński, prosty) gwarantują łatwą i pewną integrację z szeroką gamą czujników, siłowników oraz innych urządzeń przemysłowych.
Zalety i zastosowanie konektora M12-M8
Przewody wyposażone w złącza M12 oraz M8 są powszechnie stosowane w aplikacjach przemysłowych, gdzie wymagana jest niezawodność, szybki montaż oraz wysoki stopień ochrony. Rozwiązanie to doskonale sprawdzi się w:
- automatyce przemysłowej, na liniach produkcyjnych oraz w robotyce
- instalacjach maszyn i urządzeń wymagających odporności na zanieczyszczenia i wilgoć
- połączeniach czujników, przetworników i elementów wykonawczych
- systemach logistyki, pakowania i magazynowania
Konektor umożliwia szybkie rozłączanie i łączenie urządzeń, co przekłada się na łatwą konserwację, wymianę oraz diagnostykę w przypadku awarii.
Wytrzymały przewód przemysłowy – odporność na warunki środowiskowe
Do produkcji konektora wykorzystano obudowy z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, a także płaszcz kabla wykonany z PUR. Zapewnia to solidną ochronę przed działaniem agresywnych mediów w środowiskach przemysłowych. Produkt spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8) i charakteryzuje się klasą szczelności IP65/IP66K/IP67 przy prawidłowym montażu. Dzięki temu przewód jest zabezpieczony przed pyłem oraz wodą, co jest kluczowe w trudnych warunkach pracy.
Pewność połączenia i parametry elektryczne
- Zaciski i korpusy złącza są niklowane, co zwiększa ich odporność na korozję
- Przewód 3-żyłowy, skrętka miedziana (0,25 mm²) o wysokiej elastyczności
- Maksymalne napięcie robocze 60 V DC / 50 V AC, prąd do 4 A na styk
- Izolacja przewodów z PP, płaszcz PUR bez szkodliwych domieszek; kabel bezołowiowy, bezhalogenowy
- Elastyczność zachowana nawet przy intensywnym zginaniu i ruchu (do 10 milionów cykli)
Doskonała wytrzymałość mechaniczna i elektryczna pozwala na bezpieczne stosowanie w aplikacjach wymagających ciągłego ruchu, skręcania przewodów i zachowania dokładności połączenia sygnałowego.
Budowa i wymiary złącza M12 oraz M8
- Złącze M12: gwint M12 x 1, długość: 41 mm, średnica: 15 mm, rozstaw klucza: SW13
- Złącze M8: gwint M8 x 1, długość: 32,5 mm, średnica: 10 mm, rozstaw klucza: SW9
- Kodowanie: typ A
- Odpowiedni do peszli: 10 mm (M12), 6,5 mm (M8)
Schematy połączeń oraz rysunki techniczne dostępne na grafikach ilustrujących produkt pomagają w poprawnej instalacji i podłączeniu przewodu.
Bezpieczeństwo i trwałość w użytkowaniu
- Wytrzymałość temperaturowa: od -25°C do 85°C (krótkotrwale kabel wytrzymuje do -40°C / 90°C)
- Odporność na oleje, chemikalia i promieniowanie UV – testowane zgodnie z normami DIN EN oraz UL
- Gumowe uszczelki wykonane z FKM zapewniają szczelność nawet w trudnych środowiskach
- Dodatkowa odporność na drgania i wstrząsy dzięki mocowaniu i zabezpieczeniu przeciwwstrząsowemu
Przewód ten jest przeznaczony do użytku zarówno w aplikacjach stacjonarnych, jak i ruchomych, gdzie wymagana jest wysoka niezawodność połączenia oraz odporność na uszkodzenia mechaniczne.
Typowe aplikacje – Konektor M12/M8 do automatyki przemysłowej
- Połączenie czujników i siłowników w maszynach produkcyjnych
- Podłączanie elementów sterujących w rozproszonych systemach I/O
- Zastosowania w przemysłowych systemach transportowych i pakujących
- Integracja w systemach wizyjnych i kontrolnych
Elastyczność zastosowań oraz zgodność z popularnymi standardami złącz sprawia, że ten konektor jest uniwersalnym przewodem w środowiskach przemysłowych oraz automatyce.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
