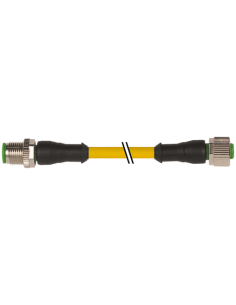

Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 852 |
| Rodzaj przewodu | 5 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 46,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,4 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 74±3 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Liczba żył (zasilanie) | 1 |
| Amount strands wire (Power) | 16 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,5 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Current carrying capacity min. wire (Power) | 6,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 39 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski, prosty – M12 żeński, prosty to profesjonalne rozwiązanie do łączenia urządzeń automatyki przemysłowej, maszyn i systemów sterowania. Zapewnia stabilne i pewne połączenie sygnałowe oraz zasilające w wymagających aplikacjach przemysłowych. Dzięki zastosowaniu 5-pinowych złączy M12 z kodowaniem A, produkt gwarantuje kompatybilność z najpopularniejszymi standardami urządzeń automatyki.
Złącza M12 są szeroko stosowane w sieciach przemysłowych, automatyce, robotyce, przemyśle spożywczym, maszynach budowlanych oraz transporcie. Konektor M12 męski – żeński o długości przewodu 0,6 m znajduje zastosowanie w:
Złącze pozwala na szybkie oraz łatwe łączenie i odłączanie elementów instalacji bez konieczności lutowania czy używania specjalnych narzędzi.
Przewód hybrydowy posiada 5 żył (4 sygnałowe, 1 zasilająca), co umożliwia jednoczesny przesył sygnału oraz zasilania, przeznaczony do pracy przy napięciach do 300 V AC i obciążalności do 6,8 A na żyłę. Wytrzymała powłoka PUR zapewnia odporność na ścieranie, chemikalia, płomień i promieniowanie UV. Oznaczenia kolorystyczne żył zgodne z międzynarodowymi standardami ułatwiają szybkie podłączenie według schematów.
Dzięki uniwersalnej budowie i zgodności z popularnymi standardami pinów, przewód doskonale sprawdza się w licznych aplikacjach zarówno sygnałowych, jak i zasilających.
Konektor M12 oferuje wysoki stopień ochrony IP65, IP66K i IP67 (dla połączeń włożonych i przykręconych), klasę szczelności dostosowaną do przemysłu spożywczego oraz ciężkich warunków produkcyjnych. Może pracować w temperaturach od -40°C do +90°C w trybie ciągłym (w zależności od jakości kabla), co pozwala na niezawodne działanie zarówno w mroźniach, jak i w gorących halach produkcyjnych.
Produkt wolny od ołowiu, kadmu, FCKW, silikonu i halogenów – przyjazny dla środowiska oraz zgodny z restrykcyjnymi normami bezpieczeństwa i ochrony zdrowia.
Konektor M12 męski – żeński, 5-pinowy z przewodem hybrydowym PUR stanowi solidne rozwiązanie w różnorodnych aplikacjach przemysłowych. Zapewnia niezawodną transmisję sygnałów i zasilania, odporność na warunki zewnętrzne oraz bezpieczeństwo połączeń na długi czas użytkowania.
