Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Męski prosty – żeński 90°
M12 F&B Pro
5-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 339 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 35,2 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

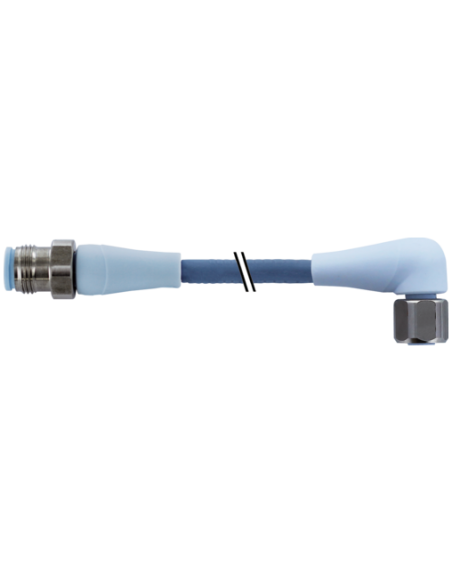

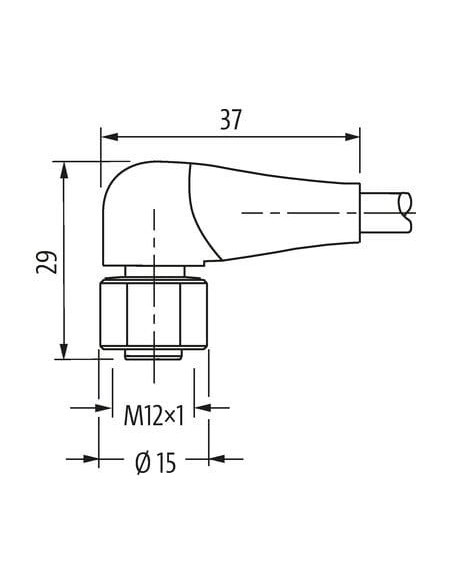

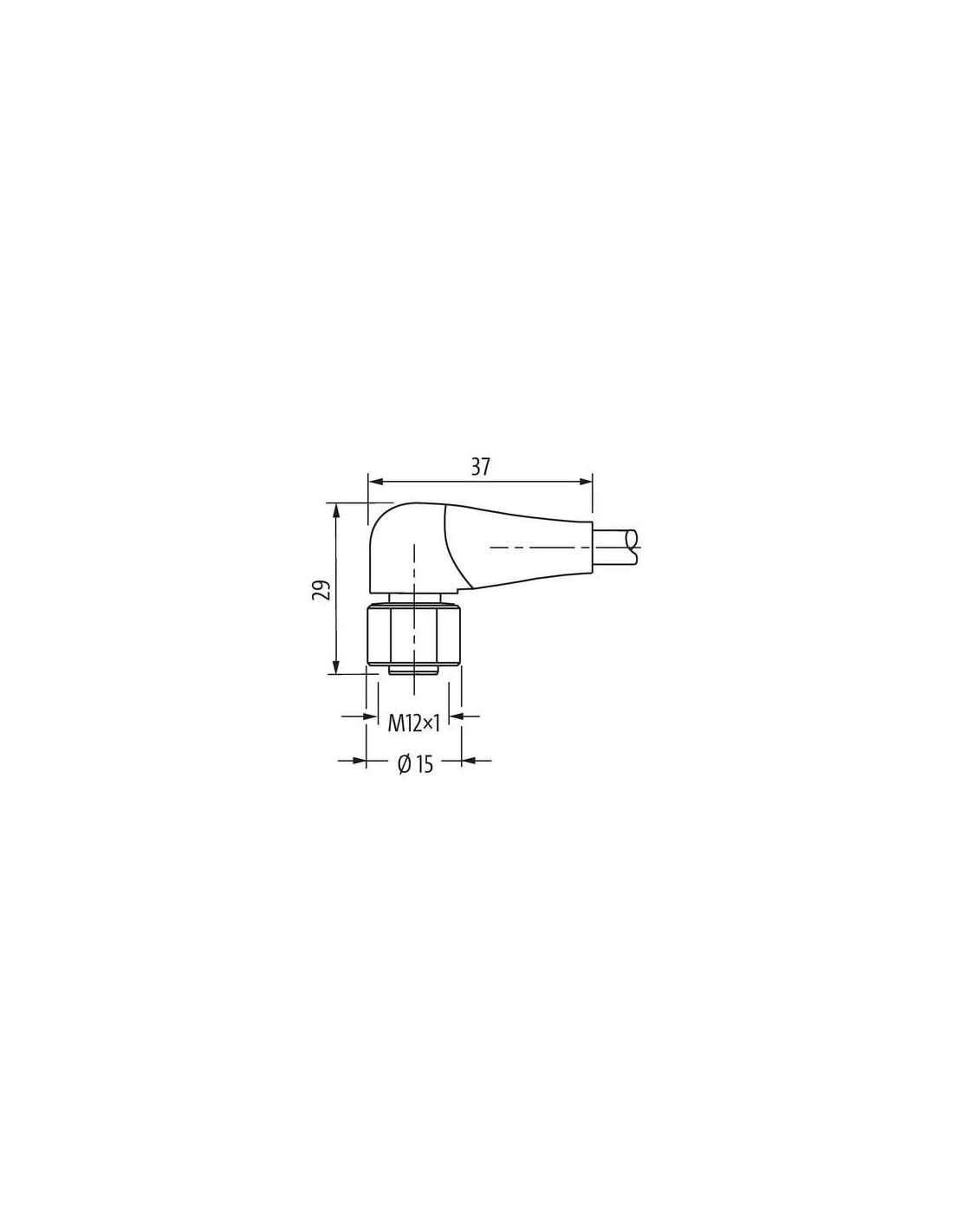

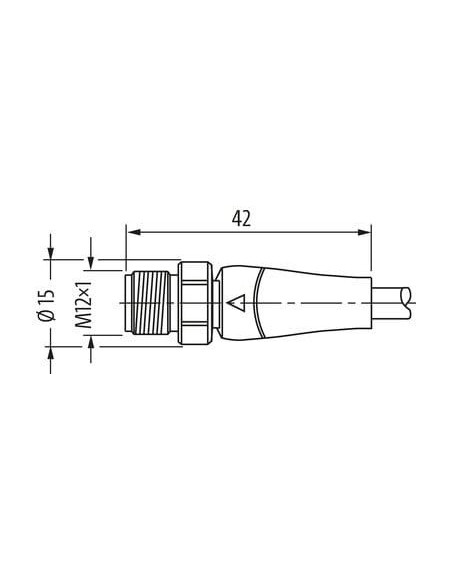

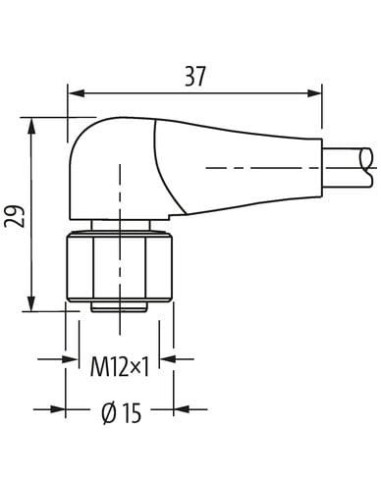

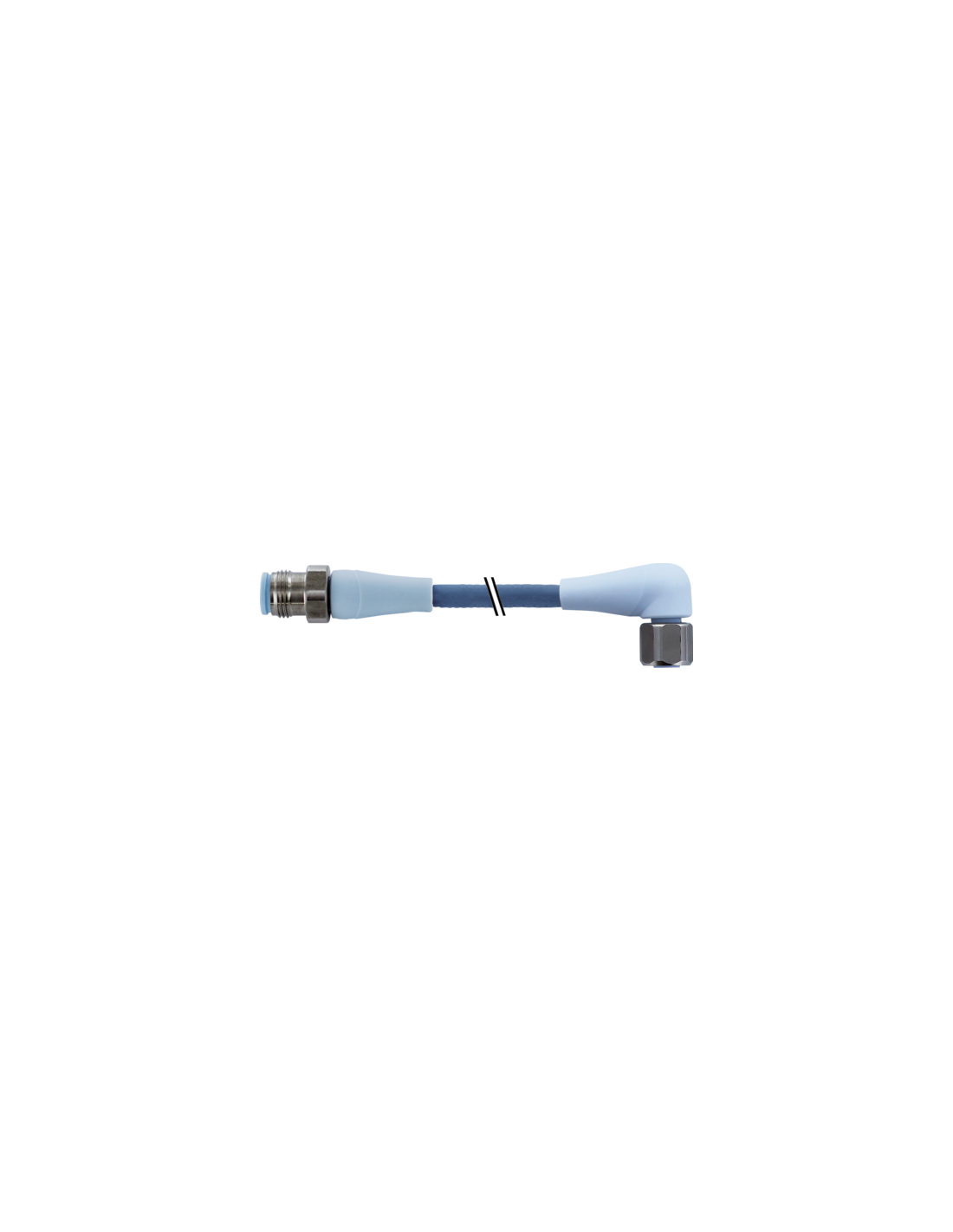

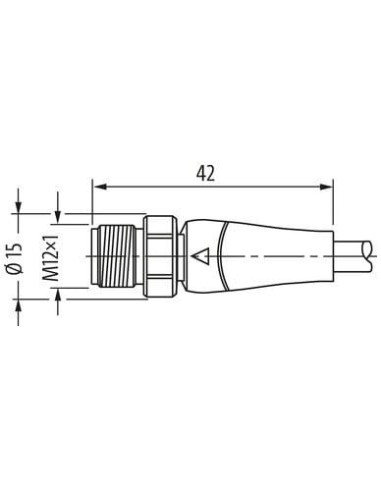

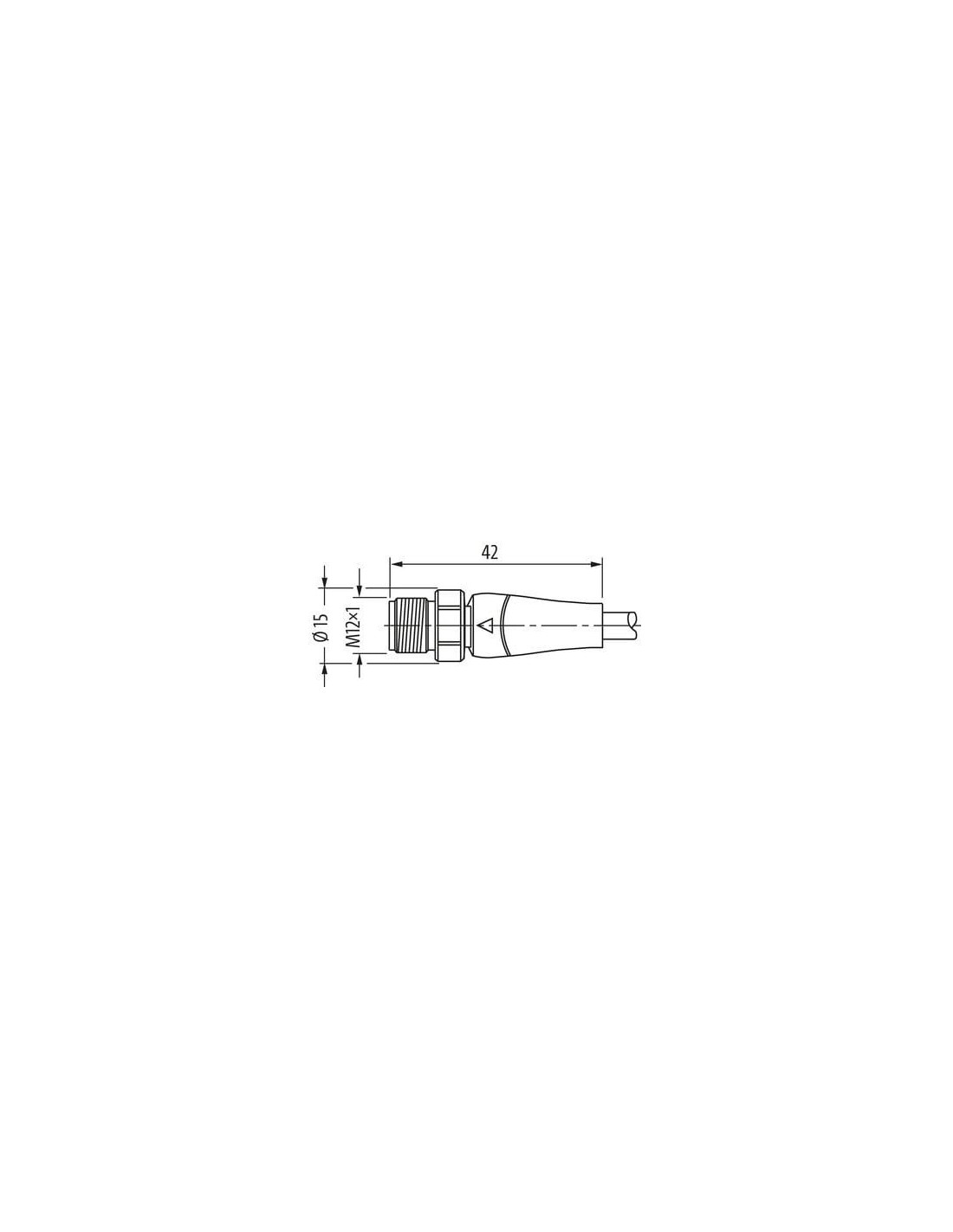

Złącze kablowe M12 dla przemysłu spożywczego – męski 0° / żeński 90°, F+B PRO, 5-pin, 1,5 m
Złącze kablowe M12 męski 0° / M12 żeński 90° F+B PRO o kodzie 7024-40141-3390150 to wysokiej jakości przewód przeznaczony do wymagających zastosowań w przemyśle spożywczym oraz automatyce przemysłowej, gdzie kluczowa jest odporność na czynniki chemiczne, wodę, wysokie ciśnienie i intensywne mycie.
Najważniejsze cechy i zalety złącza kablowego M12 F+B PRO
- 5-pinowe złącze M12 – gwarantujące uniwersalność oraz szeroką kompatybilność z czujnikami, siłownikami i innymi urządzeniami przemysłowymi.
- Stopień ochrony IP69K – zapewnia pełną odporność na wodę, wysokie ciśnienie oraz agresywne środki czyszczące, co czyni je idealnym rozwiązaniem w aplikacjach higienicznych i środowiskach mokrych.
- Obudowa z tworzywa PP oraz blokada ze stali nierdzewnej 1.4404 (V4A) – wykazuje wysoką odporność na korozję oraz substancje chemiczne, zgodność z normami FDA.
- Specjalistyczny przewód TPE-S – charakteryzuje się dużą elastycznością, trwałością i bezpieczeństwem dla środowiska (jest wolny od halogenów, bezołowiowy, wolny od kadmu i silikonów).
- Zakres temperatur pracy od -40°C do +105°C – sprawdza się doskonale w warunkach chłodni, myjni oraz w produkcji spożywczej.
- Pozłacane styki – zapewniają niezawodny przesył sygnału oraz odporność na śniedzenie.
- Prosty konektor męski i żeński kątowy (90°) – zwiększa wszechstronność montażu, szczególnie w miejscach trudno dostępnych i o ograniczonej przestrzeni.
Zastosowanie złącza kablowego M12 w automatyce i przemyśle spożywczym
Złącza kablowe M12 F+B PRO są dedykowane do takich branż jak przemysł spożywczy, farmaceutyczny, chemiczny i automatyka maszynowa. Dzięki zastosowaniu zaawansowanych materiałów i konstrukcji z powodzeniem wykorzystuje się je w poniższych aplikacjach:
- Podłączanie czujników i urządzeń automatyki przemysłowej w liniach produkcyjnych wymagających wysokiej higieny.
- Instalacje w maszynach myjących oraz urządzeniach pracujących pod wysokim ciśnieniem i temperaturą.
- Systemy sterowania w pakowalniach, rozlewniach oraz strefach czystych.
- Połączenia w automatyce magazynowej, gdzie istotna jest odporność na agresywne czynniki środowiskowe.
Konstrukcja i wykonanie – trwałość i higiena
Całość połączenia M12 wykonano zgodnie z wymogami norm DIN EN 61076-2-101 oraz z materiałów odpornych na mycie, środki czyszczące oraz działanie olejów. Złącza spełniają wymagania dotyczące antykorozyjności i łatwości utrzymania czystości, co jest kluczowe w branży spożywczej.
Bezpieczny montaż i instalacja
Złącze wyposażone jest w zabezpieczenie przeciwwstrząsowe oraz blokadę gwintowaną, co gwarantuje stabilne i pewne połączenie nawet podczas intensywnej pracy maszyny. Przewód pozwala na instalację zarówno w położeniu stałym, jak i ruchomym – wytrzymuje nawet do 2 milionów cykli skręcania i 4 milionów cykli gięcia (C-track).
Parametry elektryczne i mechaniczne
- Maksymalne napięcie robocze: 125 V AC/DC
- Maksymalny prąd roboczy na styk: 4 A
- Długość przewodu: 1,5 m
- Przekrój żyły: 0,34 mm²
- Liczba żył: 5
Podsumowanie – kompleksowe rozwiązanie do wymagających aplikacji
Złącze kablowe M12 męski 0° / M12 żeński 90° F+B PRO 7024-40141-3390150 to przemyślane rozwiązanie dla aplikacji, w których oczekuje się nie tylko trwałości i niezawodności, ale także łatwości w utrzymaniu higieny oraz bezpieczeństwa instalacji. Jest to idealny wybór do automatyki spożywczej i wszędzie tam, gdzie wymagana jest odporność na czyszczenie, temperaturę oraz ścieranie.
