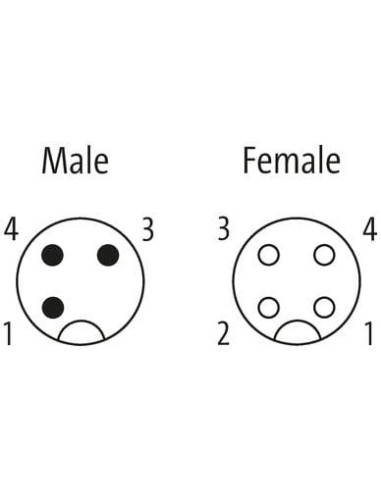

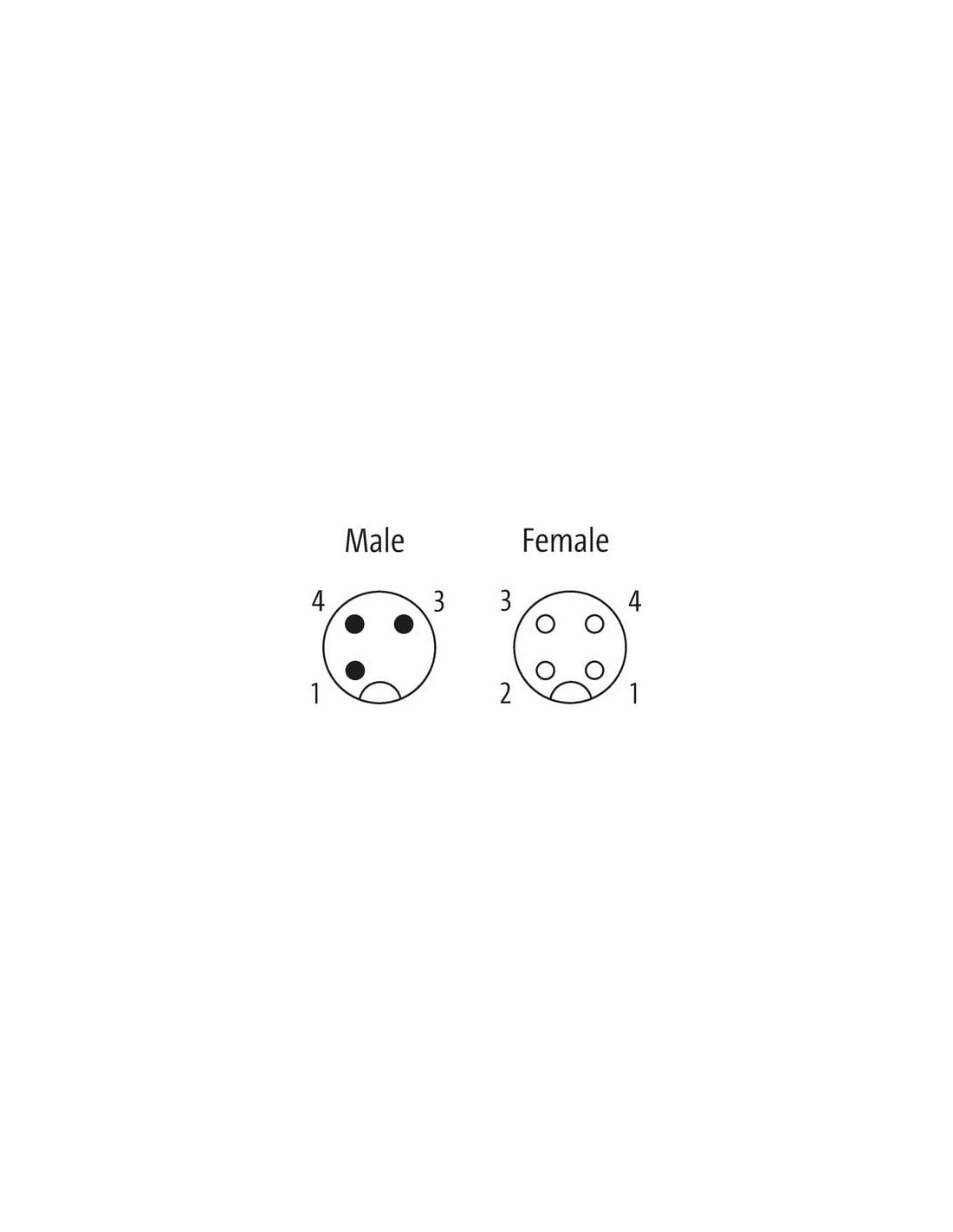

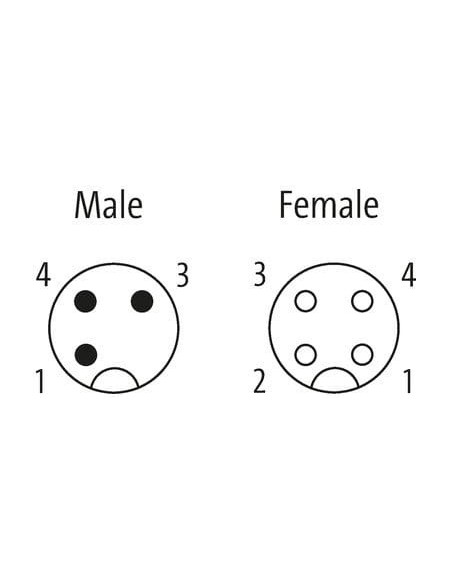

Męski prosty – żeński 90°
M12 – M12, 3-piny
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 męski prosty / M12 żeński kątowy 90° 3-pin – 7000-40161-6330500
Przewód połączeniowy M12 męski – M12 żeński 90° to wysokiej jakości element dedykowany do przemysłowych aplikacji automatyki, sterowania oraz budowy maszyn. Kabel o długości 5 metrów z prostą wtyczką męską oraz kątową wtyczką żeńską 90° umożliwia wygodne i bezpieczne łączenie czujników, siłowników oraz innych urządzeń przemysłowych wymagających transmisji sygnałów lub zasilania.
Wytrzymała i niezawodna konstrukcja – wysoka odporność na czynniki zewnętrzne
Produkt wykonany jest z tworzywa PUR oraz metalowych elementów z powłoką niklowaną, co zapewnia wysoką odporność na oleje, chemikalia i UV zgodnie z normą DIN EN ISO 4892-2 A. Typowa konstrukcja z kluczem SW13 umożliwia łatwy montaż i demontaż nawet w trudno dostępnych miejscach. Stopień ochrony IP65, IP66K, IP67 gwarantuje szczelność oraz odporność na działanie niekorzystnych warunków środowiskowych zarówno w aplikacjach stacjonarnych, jak i mobilnych. Materiał płaszcza i izolacji jest bezhalogenowy, bezsilikonowy oraz wolny od kadmu i ołowiu, co zwiększa poziom bezpieczeństwa instalacji.
Złącze M12 – uniwersalne zastosowanie w przemyśle

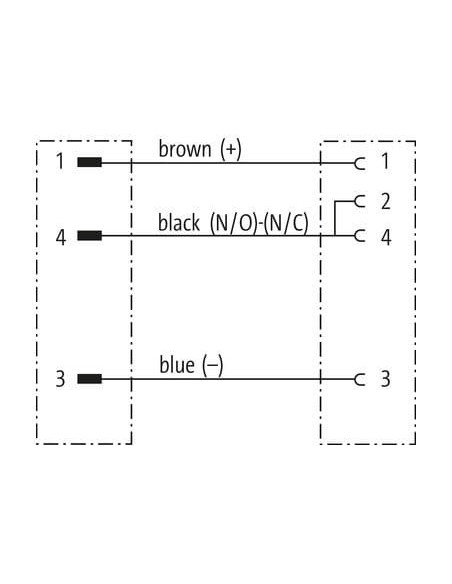

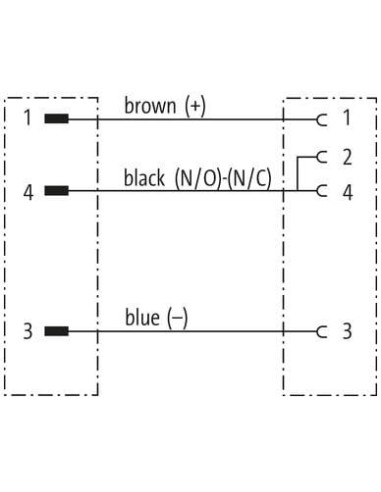

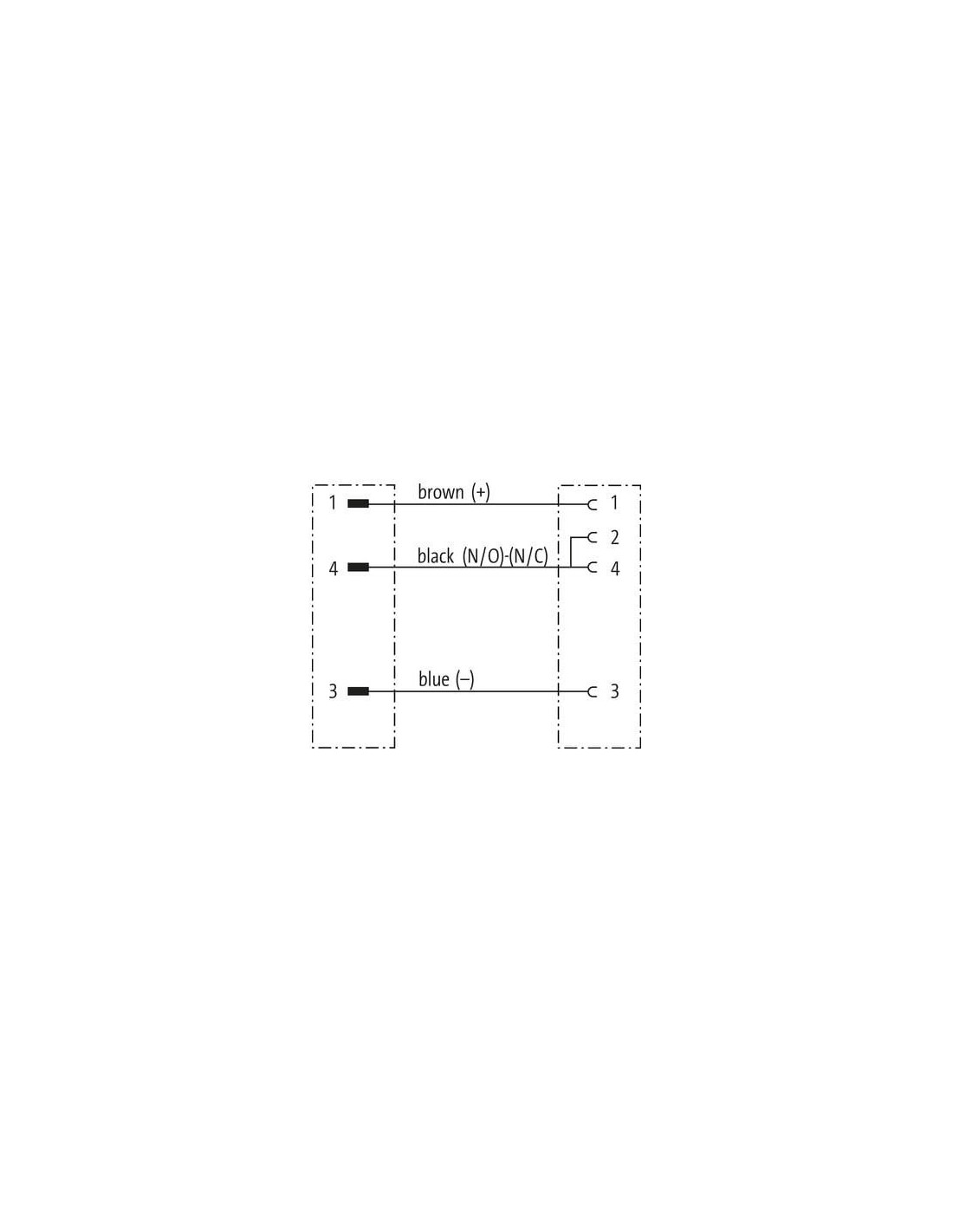

Złącza M12 3-pinowe są standardem w branży przemysłowej, wykorzystywane w aplikacjach wymagających niezawodnej transmisji sygnałów lub zasilania. Dzięki kodowaniu typu A można je stosować zarówno w transmisji sygnałów cyfrowych, jak i analogowych. Typowy schemat połączeń: brązowy (+), niebieski (–), czarny sygnałowy (N/O/N/C) pozwala na wszechstronne wykorzystanie w wymagających środowiskach przemysłowych.
- Idealny do czujników i urządzeń wykonawczych
- Stosowany w automatyce przemysłowej, liniach produkcyjnych, maszynach pakujących oraz systemach robotycznych
- Odporny na drgania i zabezpieczony przed przypadkowymi rozłączeniami dzięki wytrzymałemu gwintowi M12 x 1
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C (kabel od -40°C do +90°C w pracy statycznej)
- Podwyższona odporność na wielokrotne zginanie i skręcanie (do 10 mln cykli gięcia, do 2 mln cykli skrętu)
Główne zalety złącza kablowego M12 prosty / kątowy 3-pin
- Bezpieczna transmisja sygnałów i zasilania do 250 V / 4 A
- Kompaktowa konstrukcja: prosty wtyk męski i kątowy żeński 90° (oszczędność miejsca)
- Łatwa instalacja – szybkie połączenie dzięki radełkowanej plastikowej śrubie dociskowej
- Stabilne połączenie nawet w środowisku o wysokim poziomie drgań i wibracji
- Możliwość pracy z peszlami o średnicy 10 mm
- Izolacja przewodów wykonana z wysokogatunkowego PP i miedzi
Typowe zastosowania i możliwe wykorzystanie
Produkt doskonale sprawdzi się w rozbudowanych systemach automatyzacji przemysłowej, szczególnie tam, gdzie wymagany jest łatwy, szybki i trwały montaż oraz odporność na czynniki atmosferyczne. Złącze wykorzystywane jest w instalacjach maszyn produkcyjnych, w systemach transportu, logistyki, w aplikacjach robotycznych oraz tam, gdzie wymagane jest podłączenie czujników, siłowników i urządzeń pomiarowych.
Wysokie parametry techniczne oraz zgodność z normą DIN EN 61076-2-101 (M12) oraz międzynarodowe certyfikaty jakości pozwalają na integrację tego przewodu w instalacjach wymagających spełnienia rygorystycznych standardów bezpieczeństwa i niezawodności.
