Dostępny
Męski prosty – żeński proste
M12 – M12, 3-piny
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe M12 męski prosty / M12 żeński prosty 3-pin, 1m - kabel przemysłowy PUR
Przewód z dwoma prostymi złączami typu M12 (męski i żeński), 3-pinowy, o długości 1 metra to niezawodne rozwiązanie do połączeń elektrycznych w automatyce przemysłowej, a także w systemach czujników, siłowników i urządzeń sterujących. Produkt charakteryzuje się wysoką jakością wykonania oraz odpornością na trudne warunki środowiskowe, co gwarantuje stabilność i długą żywotność połączenia.
Kabel sygnałowy M12 3-pin - zastosowania i przeznaczenie
Kable M12 wykorzystywane są powszechnie w aplikacjach przemysłowych, m.in. do podłączania czujników, enkoderów, siłowników, systemów automatyki oraz maszyn i linii produkcyjnych. Stosowane są wszędzie tam, gdzie liczy się pewne i trwałe połączenie sygnałowe lub zasilające w środowiskach o podwyższonych wymaganiach odpornościowych.
- Automatyka przemysłowa i linie produkcyjne
- Maszyny CNC i robotyka
- Systemy sterowania, czujniki oraz siłowniki
- Aplikacje outdoor wymagające odporności na wilgoć, oleje i chemikalia
- Przemysł spożywczy, opakowaniowy oraz logistyczny
Najważniejsze cechy i zalety przewodu połączeniowego M12
- Wysoka odporność mechaniczna i chemiczna – obudowa złącza wykonana z trwałego tworzywa sztucznego, a kabel z powłoką PUR jest odporny na oleje, chemikalia, promieniowanie UV oraz ścieranie.
- Stopień ochrony IP65 / IP66K / IP67 – zabezpieczenie przed pyłem i wnikaniem wody, nawet w wymagających warunkach otoczenia.
- Bezpieczne i trwałe połączenie – pozłacane styki zapewniające doskonały kontakt elektryczny i niską rezystancję styku.
- Mostkowany układ przewodów – zapewnia łatwą integrację z systemami automatyki.
- Bezhalogenowa, wolna od kadmu i ołowiu izolacja przewodów – przyjazność dla środowiska i bezpieczeństwo użytkowania.
- Stabilność parametrów w szerokim zakresie temperatur – praca w temperaturach od -25°C do +85°C (kabel do -40°C).

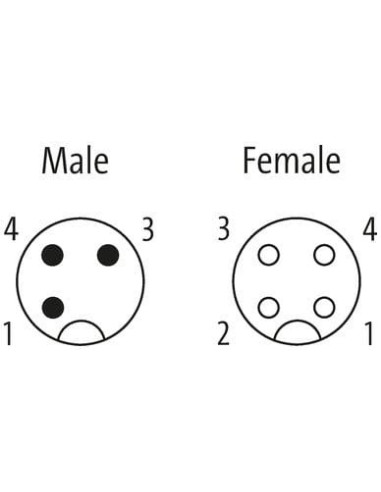

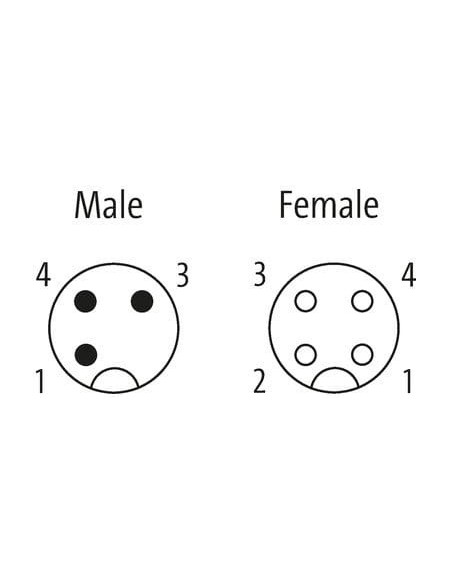

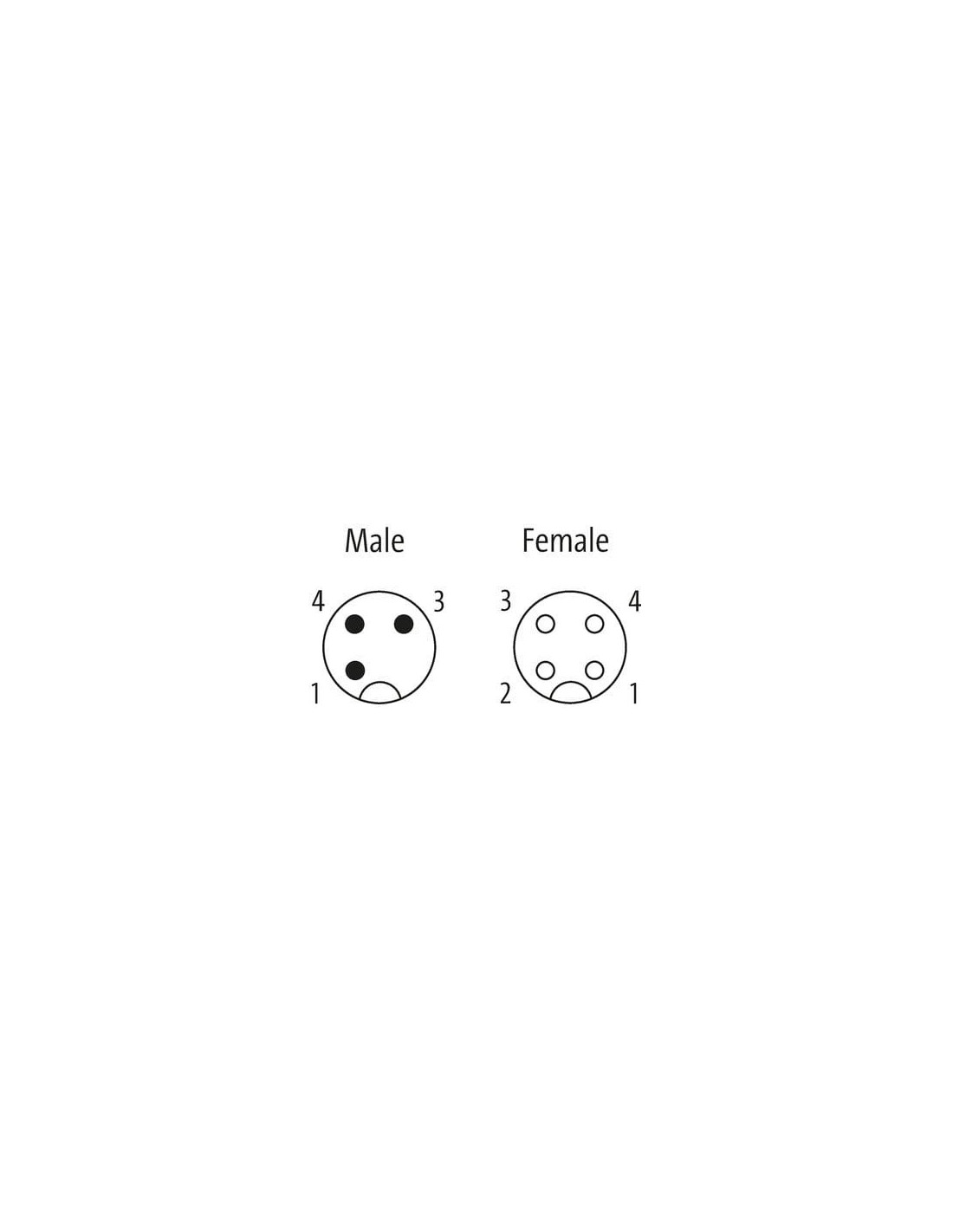

Specyfika techniczna i budowa złącza M12 męski–żeński
Złącza M12 wyposażone są w standardowy gwint M12x1 oraz kodowanie typu A, co umożliwia szybkie i pewne połączenie, a także eliminuje możliwość błędnego podłączenia. Trzy piny (3-żyłowy przewód) realizują typowe połączenia sygnałowe lub zasilające, a pozłacane styki minimalizują ryzyko utleniania oraz gwarantują wieloletnią niezawodność.
Przewód wykonany jest w technologii skręcanej (42 cienkie druciki miedziane w każdym przewodzie), co zapewnia dużą elastyczność, wytrzymałość na zginanie oraz wysoką odporność na uszkodzenia mechaniczne i wielomilionowe cykle ruchu.

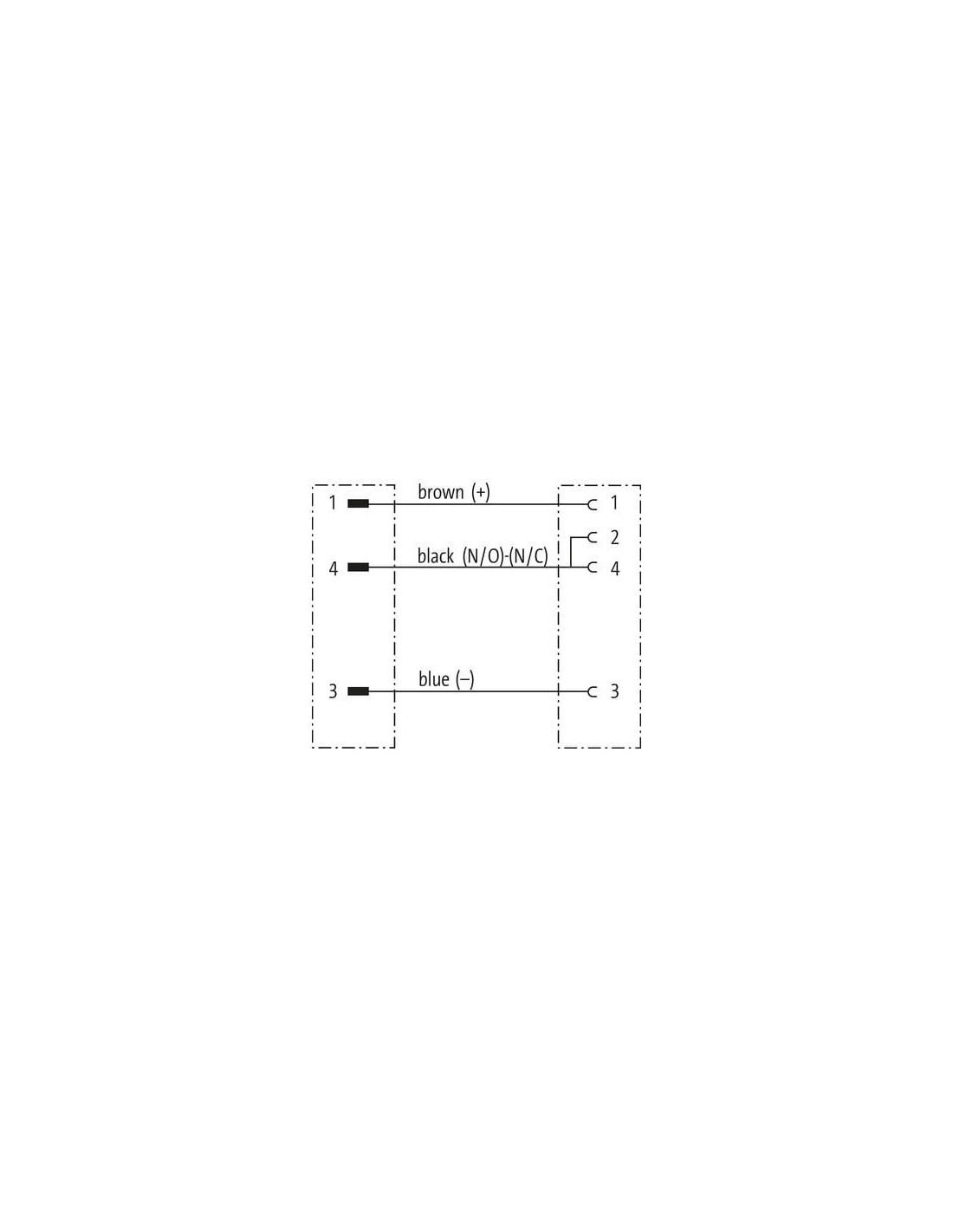

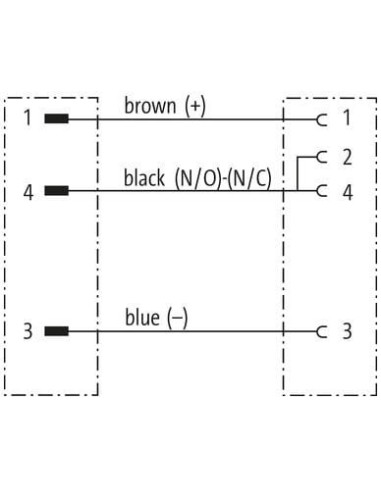

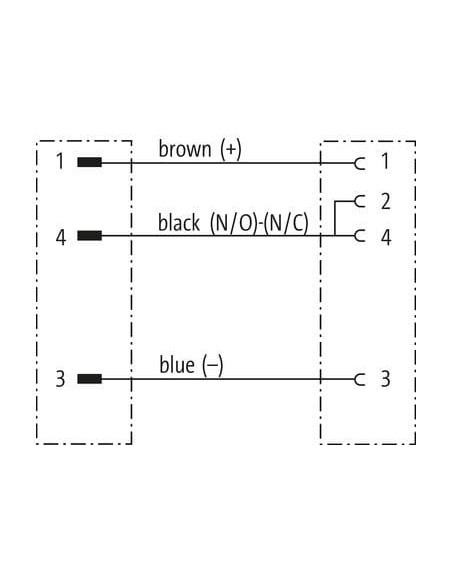

Typowa kolorystyka i schemat połączeń przewodu M12
- Brązowy (1): zasilanie (+)
- Niebieski (3): zasilanie (-)
- Czarny (2): sygnał
Dzięki jednoznacznemu oznaczeniu kolorów możliwa jest łatwa identyfikacja i eliminacja pomyłek podczas instalacji.
Kabel M12 PUR 3x0,34mm² - wytrzymałość, elastyczność i trwałość
Przewód z powłoką PUR wykazuje doskonałą odporność na ścieranie, rozciąganie oraz ruchy dynamiczne (do 10 milionów cykli zgięć), co predestynuje produkt do zastosowań ruchomych na prowadnikach kablowych. Przewód jest niepalny, wolny od halogenów i silikonów oraz odporny na działanie olejów (zgodnie z DIN EN 60811-404).
Złącze przeznaczone jest do wtykowego łączenia w systemach automatyki, gdzie ważne jest szybkie oraz wielokrotne rozłączanie i podłączanie urządzeń.
Złącze przemysłowe M12 – bezpieczeństwo i wygoda użytkowania
- Zabezpieczenie przeciwwstrząsowe i przeciwwibracyjne
- Wygodne i szybkie przykręcanie narzędziem (SW13)
- Norma: DIN EN 61076-2-101 (zgodność z europejskimi standardami złączy M12)
- Wysoka odporność na wpływ środowisk przemysłowych (kurz, wilgoć, substancje chemiczne)
Podsumowanie – M12 męski/żeński 3-pin, 1m, kod produktu 7000-40081-6330100
Złącze przewodowe typu M12 męski prosty – M12 żeński prosty to wysokiej klasy rozwiązanie dla zastosowań przemysłowych, gwarantujące pewność połączenia, trwałość oraz odporność na uszkodzenia oraz spełnienie europejskich norm bezpieczeństwa. Przewód idealnie nadaje się do wymagających aplikacji, gdzie liczy się bezawaryjność oraz łatwość montażu, zarówno w warunkach stałych, jak i ruchomych.
