Męski prosty – żeński proste
M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

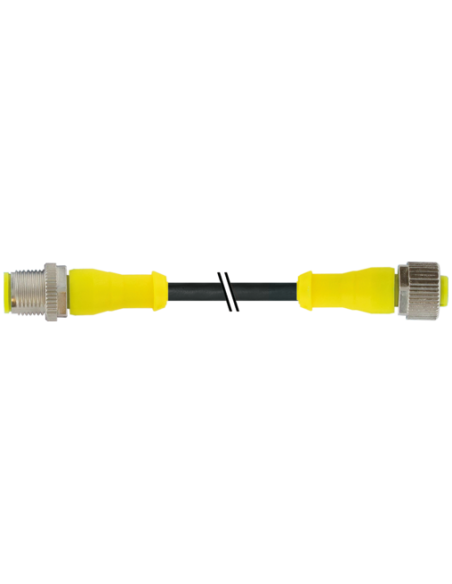

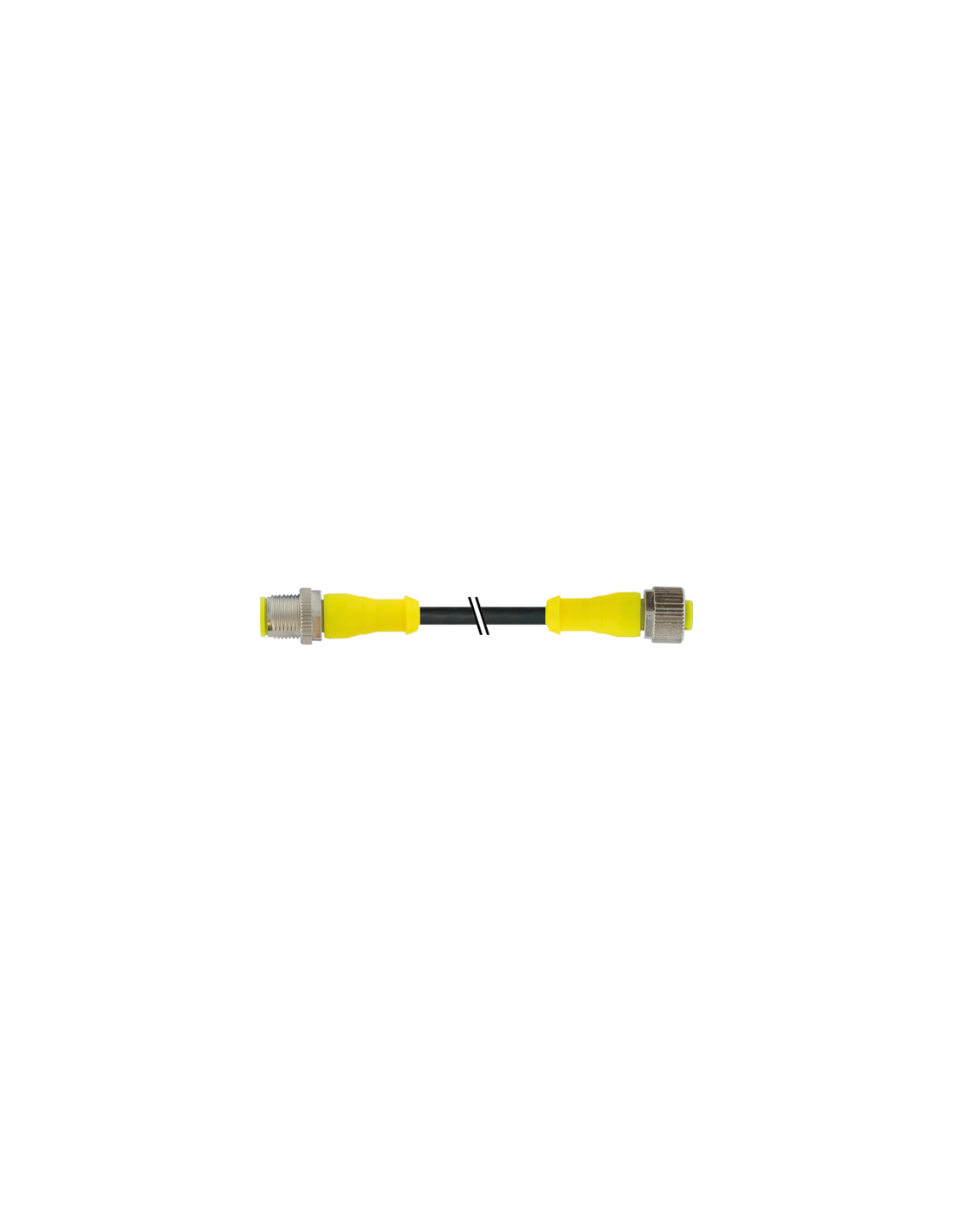

Złącze M12 męskie / żeńskie 0° AIDA 7357-40021-6540100 – Profesjonalne rozwiązanie połączeń przemysłowych
Złącze M12 męskie 0° / M12 żeńskie 0° AIDA 7357-40021-6540100 to wysokiej klasy przewód połączeniowy, zaprojektowany z myślą o wymagających aplikacjach przemysłowych, w których kluczowe są niezawodność oraz bezpieczeństwo transmisji sygnału i zasilania. Złącze dedykowane jest do szerokiego zastosowania w automatyce, robotyce, instalacjach maszynowych oraz systemach czujników i siłowników.
Zastosowanie złącza M12 – uniwersalność i bezpieczeństwo połączeń
Złącza typu M12 są standardem w środowiskach przemysłowych dzięki swojej kompaktowej budowie, odporności na uszkodzenia mechaniczne oraz wysokiej odporności na czynniki środowiskowe (temperatura, płyny, wibracje). Spawanie, linie produkcyjne, systemy transportowe, automatyka przemysłowa – to przykłady obszarów, w których ten przewód sprawdzi się doskonale.
Najważniejsze cechy złącza AIDA 7357-40021-6540100
- Standard M12 – szybki i pewny montaż, uniwersalne zastosowanie
- 4 piny – umożliwiają przesyłanie sygnałów oraz zasilania
- Kodowanie A – gwarancja poprawnego połączenia, bezpieczeństwo użytkowania
- Wytrzymała konstrukcja – obudowa z odlewu cynkowego odporna na odpryski spawalnicze, pierścień kodujący zabezpieczający przed uszkodzeniem
- Izolacja o wysokiej odporności chemicznej i na oleje – materiał płaszcza PUR odporny na UV, ogień, oleje oraz czynniki chemiczne typowe dla przemysłu
- Kabel o długości 1 m – optymalna długość do typowych instalacji maszyn
- Temperaturowa wytrzymałość – zakres pracy od -25°C do +85°C (konektory) oraz od -40°C do +90°C (przewód)
- Pozłacane styki zapewniające stabilny kontakt oraz niską oporność
- Klasa ochrony IP oraz odporność na czynniki mechaniczne dzięki przemyślanej konstrukcji i zastosowanym materiałom
Typowa aplikacja złącza M12 4-pinowego
Złącze M12 męskie 0° / M12 żeńskie 0° znajduje zastosowanie m.in. w połączeniach:
- czujników i elementów wykonawczych do sterowników PLC,
- modułów IO-Link,
- paneli operatorskich,
- napędów oraz silników,
- systemów bezpieczeństwa w liniach produkcyjnych,
- robotów i maszyn przemysłowych.
Korzyści z zastosowania kabli M12 o podwyższonej odporności
Wytrzymałość mechaniczna dzięki zastosowaniu powłoki PUR oraz obudowy odpornej na odpryski spawalnicze. Ochrona przed uszkodzeniami i awariami wynikającymi z trudnych warunków środowiskowych, takich jak zalania, zapylenia czy kontakt z agresywnymi substancjami chemicznymi. Przewód gwarantuje także długą żywotność nawet przy intensywnym użytkowaniu (duża liczba cykli gięcia i skręcania).

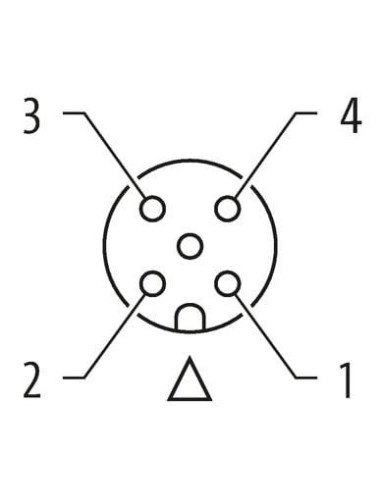

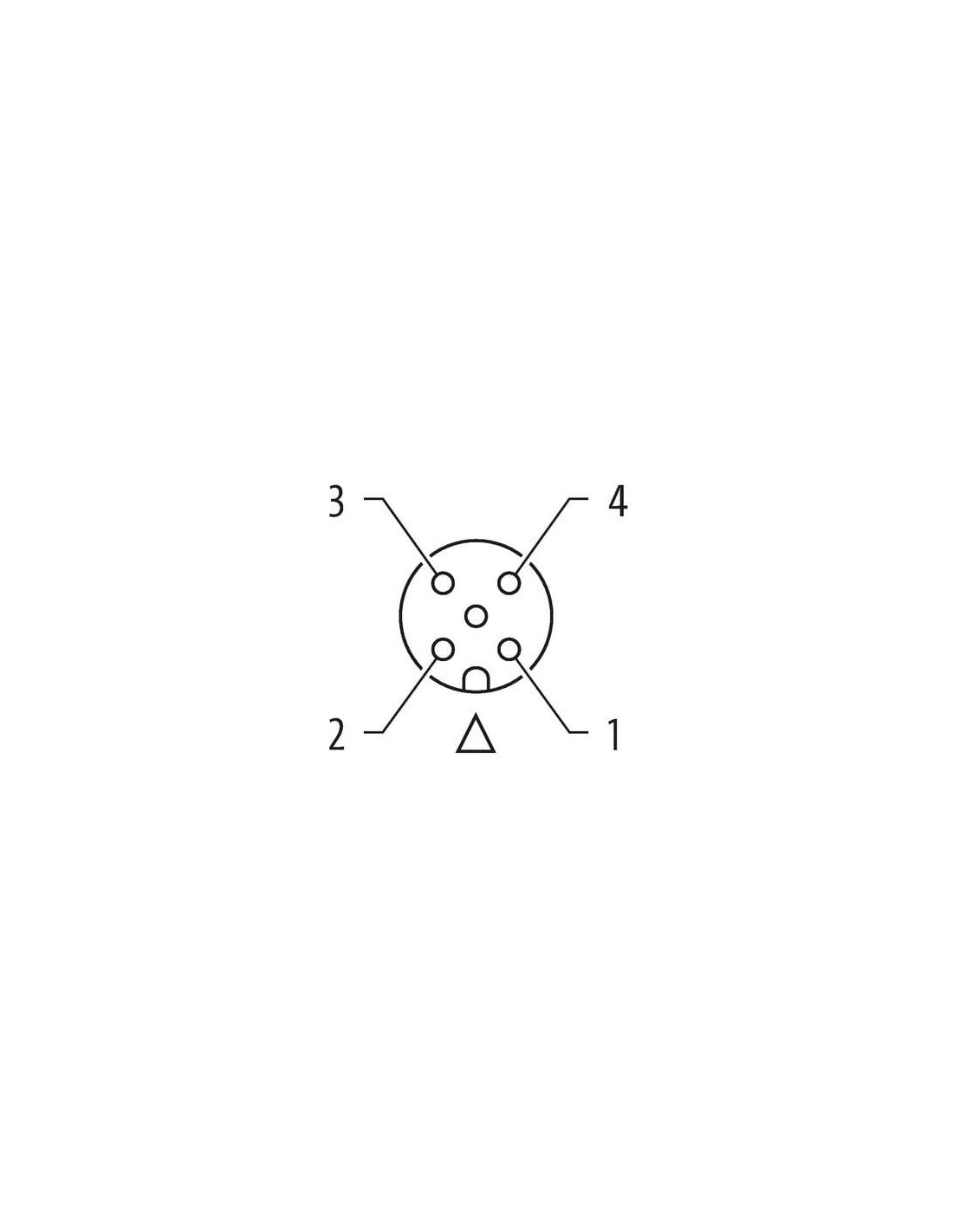

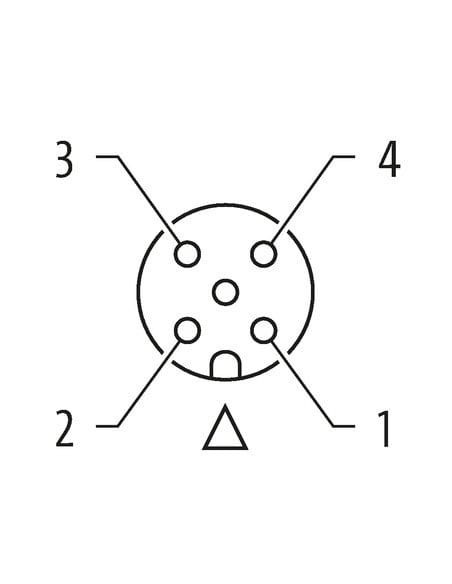

Budowa i schemat połączeń złącza M12 4-pin – opis przewodów
Schemat pinów i połączenia:
- Pin 1 (BN) – brązowy
- Pin 2 (WH) – biały
- Pin 3 (BU) – niebieski
- Pin 4 (BK) – czarny
Złącze M12 AIDA 7357-40021-6540100 – solidność potwierdzona certyfikatami
Produkt posiada certyfikaty jakości i zgodności (m.in. cURus), co potwierdza jego dopuszczenie do profesjonalnych zastosowań przemysłowych na rynku międzynarodowym. Konstrukcja przystosowana jest do szybkiego i bezpiecznego montażu zarówno w nowych, jak i modernizowanych instalacjach.
