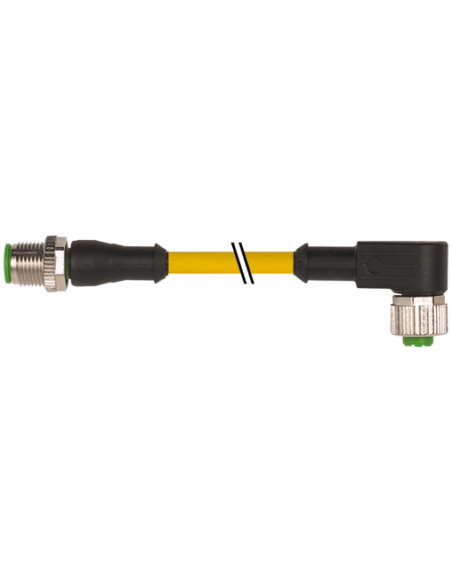

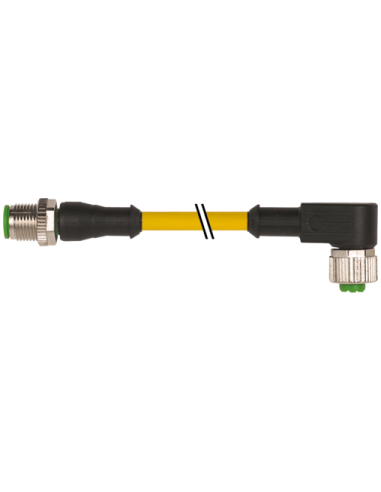

Męski prosty – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty – M12 żeński kątowy to profesjonalne rozwiązanie do przesyłu sygnałów i zasilania w systemach automatyki przemysłowej, robotyki oraz instalacjach maszynowych. Przewód o długości 5 metrów oraz wytrzymała konstrukcja czynią ten produkt idealnym do zastosowań w wymagających warunkach przemysłowych, gdzie liczy się niezawodność i trwałość połączenia.
Złącza M12 o stopniu ochrony IP65, IP66K i IP67 gwarantują skuteczną ochronę przed kurzem, wodą oraz agresywnymi cieczami przemysłowymi. Dzięki właściwościom materiału płaszcza przewodu – poliuretan (PUR) – przewód jest odporny na oleje, benzynę oraz wiele substancji chemicznych. Sprawdza się doskonale w automatyce przemysłowej, a także w sektorze spożywczym i motoryzacyjnym.
Konektor M12 jest jednym z najczęściej stosowanych standardów w systemach czujników, siłowników oraz interfejsów komunikacyjnych – w tym magistralach przemysłowych i technologii czujnikowej. Umożliwia szybkie i bezbłędne łączenie urządzeń obiektowych z szafą sterowniczą oraz prostą wymianę elementów automatyki.
Konektor M12 męski – żeński znajduje zastosowanie w instalacjach urządzeń o wysokich wymaganiach dotyczących bezpieczeństwa i niezawodności połączeń, w tym m.in.:
Złącza posiadają niklowane powłoki oraz wytrzymałe korpusy z odlewu ciśnieniowego cynku. Konstrukcja konektora pozwala na włożenie i przykręcenie montażowe z zabezpieczeniem przeciwwstrząsowym, co minimalizuje ryzyko samoistnego rozłączenia w trakcie pracy maszyny.
Dodatkowo przewód posiada izolację odporną na płomienie (IEC 60332-2-2, UL 1581) oraz nie zawiera szkodliwych substancji takich jak ołów, kadm, FCKW, halogeny i silikon. Oznacza to bezpieczeństwo podczas użytkowania zarówno dla operatorów, jak i dla wrażliwych urządzeń przemysłowych.
Przewód został wyposażony w cztery żyły (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), co pozwala na uniwersalne wykorzystanie w różnych aplikacjach sygnałowych oraz zasilających. Złącza M12 zapewniają trwałe i odporne połączenie o niskim oporze elektrycznym, idealne do precyzyjnych sygnałów sterujących.
Dzięki zastosowaniu certyfikowanego przewodu oraz odpornej na uszkodzenia mechaniczne konstrukcji, konektor 7000-40121-0340500 sprawdzi się w aplikacjach o intensywnej eksploatacji.
