Męski prosty – żeński proste

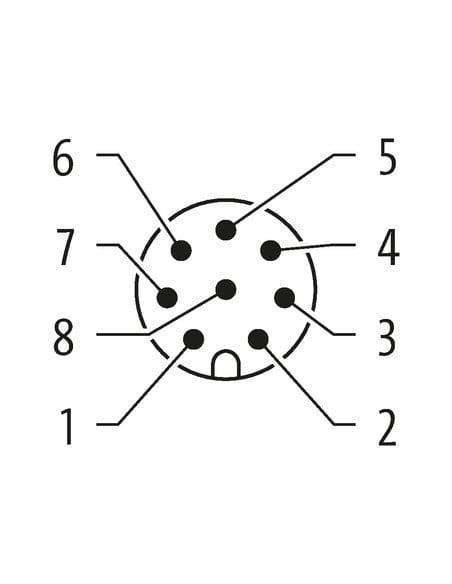

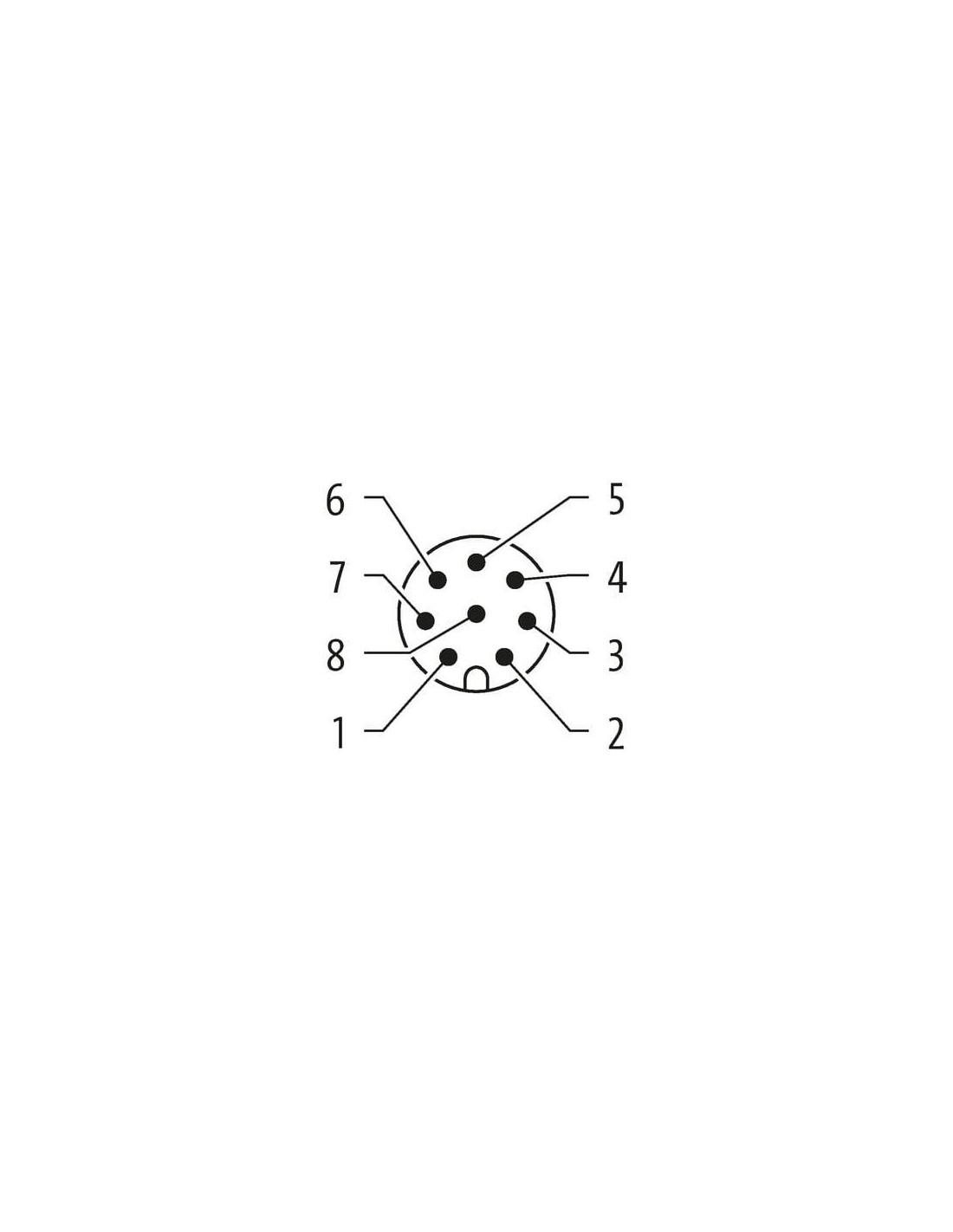

M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 207 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

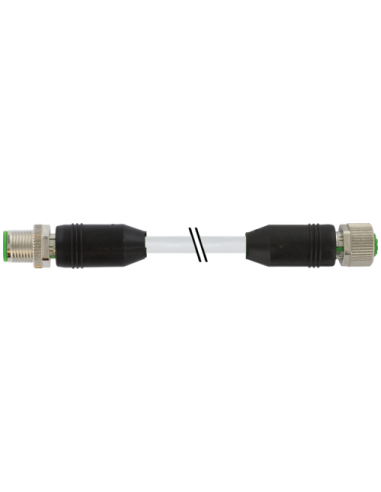

Przewód M12 męski 0° / M12 żeński 0° 8-pin Kod A – 7000-48001-2070500
M12 męski 0° / M12 żeński 0° 8-pin Kod A to profesjonalny przewód połączeniowy przeznaczony do zastosowań przemysłowych, wyposażony w wysokiej jakości złącza typu M12 oraz ośmiopinowe styki. Produkt odpowiada na potrzeby najbardziej wymagających aplikacji automatyki przemysłowej, transportu, maszyn i systemów sterowania, gdzie niezawodność transmisji sygnału i zasilania jest kluczowa.
Najważniejsze cechy i zalety przewodu M12 8-pin
- Bardzo dobra odporność chemiczna – obudowa wykonana z tworzywa sztucznego zapewnia ochronę przed wieloma substancjami chemicznymi oraz olejami, typowymi dla środowisk przemysłowych.
- Solidne i trwałe złącza – wysokiej jakości złącza M12 z pozłacanymi stykami gwarantują stabilne połączenie oraz doskonałą przewodność elektryczną.
- Szybki i wygodny montaż – złącza proste (0°) umożliwiają łatwe podłączenie w większości popularnych rozwiązań automatyki.
- Uniwersalne zastosowanie – kompatybilność z urządzeniami i czujnikami wymagającymi połączenia typu M12 A-kod, idealne do systemów I/O, przetworników, czujników oraz urządzeń komunikacyjnych.
- Wysoka ochrona i bezpieczeństwo – produkt spełnia normy dotyczące stopnia zanieczyszczenia, wytrzymałości napięciowej oraz jakości izolacji zgodnie z normą IEC 60664-1.
- Odporność na warunki atmosferyczne – szeroki zakres temperatur roboczych pozwala na stosowanie zarówno wewnątrz hal przemysłowych, jak i w trudniejszych warunkach zewnętrznych.
Zastosowanie przewodu M12 męski/żeński, 8-pin – automatyka i przemysł
Kabel M12 8-pinowy znakomicie sprawdzi się w instalacjach przemysłowych, liniach produkcyjnych, maszynach, automatach oraz w systemach robotycznych, gdzie wymagana jest skuteczna transmisja danych oraz zasilanie urządzeń. Będzie odpowiedni również w aplikacjach wymagających odporności na czynniki agresywne, takich jak automatyka produkcji, systemy transportowe, instalacje maszynowe i urządzenia pomiarowe.
Możliwość stosowania w szerokim zakresie temperatur oraz odporność na płomień, oleje i wybrane substancje chemiczne umożliwia użycie przewodu w środowiskach o podwyższonym ryzyku uszkodzeń mechanicznych i chemicznych.
Budowa i szczegóły techniczne kabla M12 8-pin, 5 m
- Długość kabla: 5 metrów
- Izolacja żył i płaszcz: PVC, kolor szary
- Przekrój żyły: 0,25 mm², 8 żył przewodzących
- Odporność na płomień i oleje: spełnia normy IEC 60332-2-2, UL 1581, DIN EN 60811-404

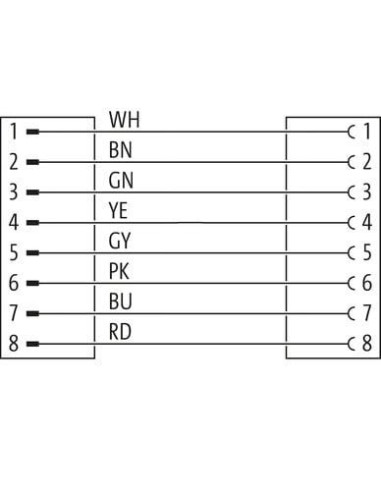

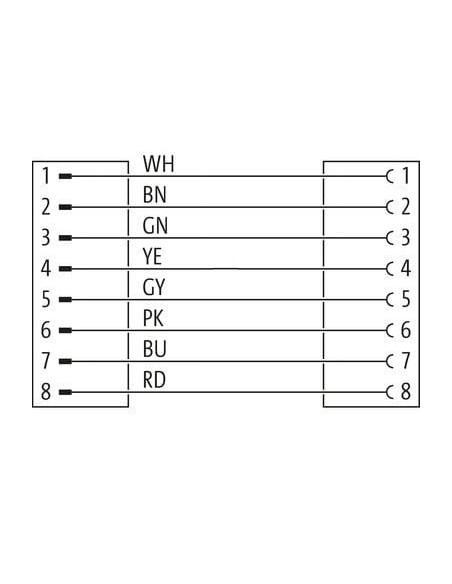

- Zestawienie kolorów żył: biały (WH), brązowy (BN), zielony (GN), żółty (YE), szary (GY), różowy (PK), niebieski (BU), czerwony (RD)
- Wytrzymałość mechaniczna: zalecany promień gięcia: przy stałym użyciu 5 x średnica zewnętrzna, przy ruchomym 10 x średnica zewnętrzna
Gdzie wykorzystać przewody M12 męski/żeński kod A?
Typowe zastosowania kabli M12 8-pin kod A to:
- Połączenia czujników i siłowników w maszynach produkcyjnych
- Transmisja sygnałów i zasilania w układach automatyki
- Integracja urządzeń sterujących i kontrolnych
- Systemy monitorowania i kontroli jakości
- Przemysł spożywczy, motoryzacyjny, logistyczny oraz energetyczny
Kabel M12 męski 0° / M12 żeński 0°, kod A to uniwersalne i bezpieczne rozwiązanie do zastosowań wszędzie tam, gdzie liczy się solidność połączenia, odporność na działanie niekorzystnych czynników zewnętrznych oraz szybka i prosta instalacja.
