Dostępny
Męski prosty – żeński 90°
M12 – M8, 3-piny
LED (żółta/zielona)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

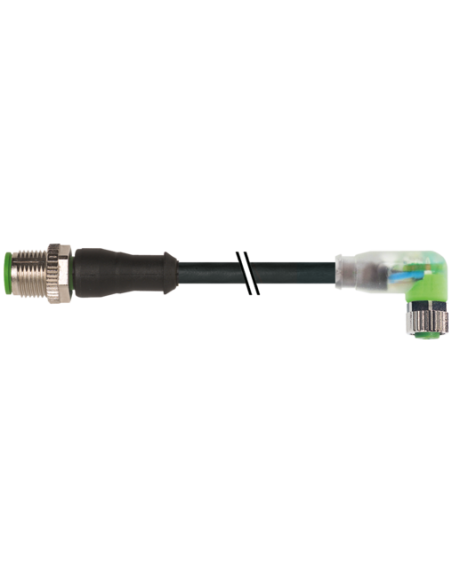

Konektor M12 męski prosty – M8 żeński kątowy z LED 7000-40641-6300100
Konektor M12 męski prosty do M8 żeńskiego kątowego z diodami LED to wysokiej jakości przewód połączeniowy wykorzystywany w automatyce przemysłowej, sensorach oraz aplikacjach wymagających niezawodnego i odpornego na warunki zewnętrzne łącza sygnałowego lub zasilającego. Konstrukcja z trzema pozłacanymi pinami gwarantuje optymalną przewodność i bezpieczeństwo transmisji sygnałów.
Trwałość i odporność na warunki przemysłowe
Przewód wykonany jest z materiałów odpornych chemicznie, takich jak PUR, co zapewnia wysoką odporność na oleje, benzynę, promieniowanie UV oraz uszkodzenia mechaniczne. Stopień ochrony IP65, IP66K oraz IP67 umożliwia bezpieczną pracę w trudnych warunkach środowiskowych, typowych dla zakładów produkcyjnych i maszyn przemysłowych.
Zastosowania konektora M12 na M8 z LED
- Automatyka przemysłowa – czujniki, siłowniki, urządzenia kontrolne
- Maszyny produkcyjne i montażowe – szybkie, bezpieczne połączenia sygnałowe
- Technika transportowa i magazynowa
- Robotyka, systemy wizji maszynowej
- Linie produkcyjne wymagające sygnalizacji pracy (diagnoza LED w kolorze zielonym i żółtym)
Zaawansowane właściwości konstrukcyjne i elektryczne
Zintegrowane diody LED umożliwiają szybką i prostą diagnostykę stanu podłączenia, co znacznie usprawnia prace konserwacyjne oraz serwisowe. Przewód o długości 1 metra posiada odpowiednie uszczelnienie i trwałą powłokę, zapewniając niezawodność nawet w długotrwałej eksploatacji.
Konektor wyposażony jest w kątową końcówkę M8 oraz prostą M12, co umożliwia wygodne prowadzenie przewodów w ograniczonych przestrzeniach oraz ułatwia instalację w szafach sterowniczych.
Zalety konektora M12 – M8 z LED
- Sygnalizacja LED (zielona / żółta) zapewniająca prostą kontrolę połączenia
- Ochrona przed pyłem i wodą na poziomie IP65/IP66K/IP67
- Odporność na drgania i wstrząsy dzięki blokadzie przeciwwstrząsowej
- Przewód PUR bezhalogenowy, bezsilikonowy, wolny od kadmu i ołowiu
- Duża elastyczność kabla, możliwość pracy w ruchu oraz wysokie parametry odporności mechanicznej
- Uniwersalne zastosowanie dzięki standaryzowanym złączom M12 i M8 (zgodność z normami EN 61076-2-101 oraz EN 61076-2-104)

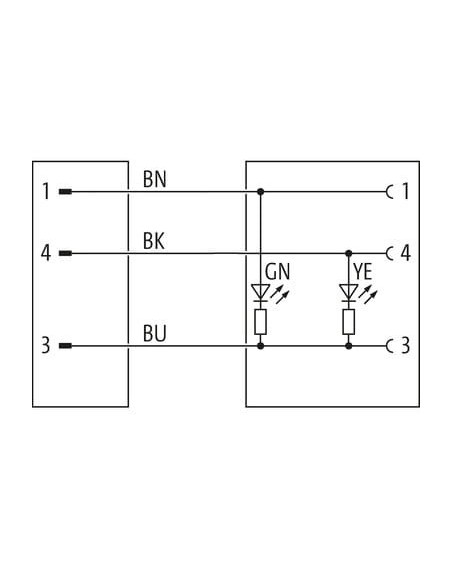

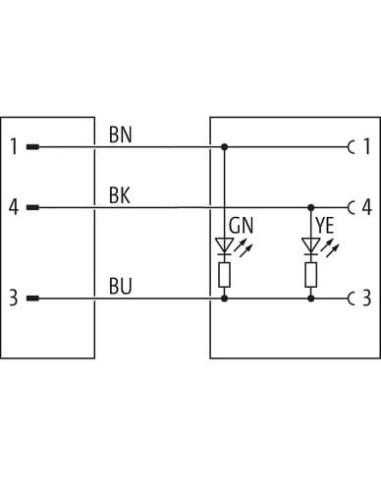

Przykładowe schematy podłączenia i budowa
Złącze M12 męskie proste i M8 żeńskie kątowe wykonane są z wysokiej jakości materiałów: stopy miedzi dla styków oraz cynkowego odlewu ciśnieniowego dla połączeń śrubowych. Unikalna konstrukcja kątowa umożliwia integrację w trudno dostępnych przestrzeniach.
Podsumowanie – konektor M12 męski – M8 żeński z LED
Wybierając ten produkt, otrzymujesz trwałe, odporne i łatwe w serwisowaniu połączenie przemysłowe. Rozwiązanie to sprawdzi się doskonale w przemyśle, gdzie niezawodność transmisji sygnałów oraz możliwość szybkiej diagnozy podłączenia są kluczowe.
