Męski prosty – żeński 90°
M12 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

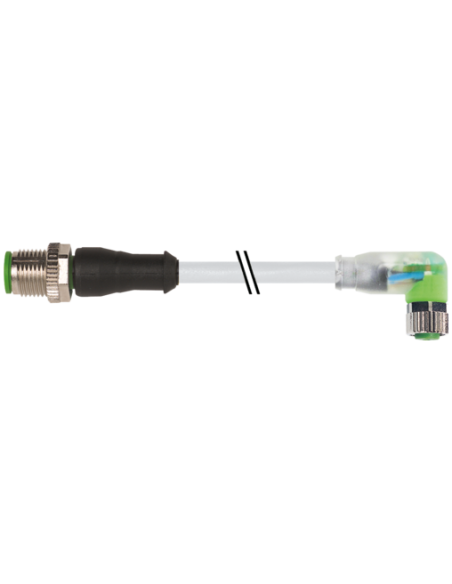

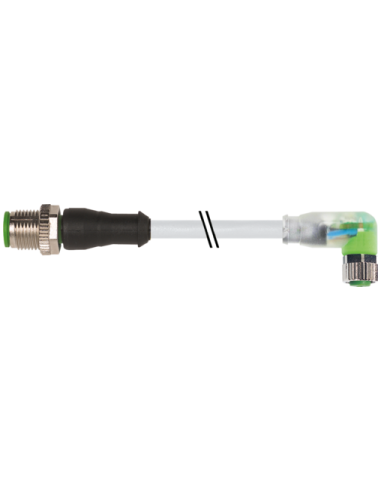

Konektor M12 męski prosty do M8 żeński kątowy z LED – 7999-40641-2330500
Konektor M12 męski, prosty – M8 żeński, kątowy z LED to wysokiej jakości przewód połączeniowy, przeznaczony do zastosowań w automatyce przemysłowej, systemach czujników oraz maszynach produkcyjnych. Wyróżnia go wysoka odporność mechaniczna, skuteczne zabezpieczenie przed wpływem czynników zewnętrznych oraz wbudowane wskaźniki LED, sygnalizujące stan połączenia.
Męski konektor M12 i żeński kątowy M8 – pewne i szczelne połączenie
Złącze wyposażone jest w:
- Męski konektor M12 w wersji prostej, umożliwiający wygodne podłączenie do gniazd urządzeń oraz rozdzielnic.
- Kątowy konektor żeński M8 (90°), ułatwiający prowadzenie okablowania w ograniczonych przestrzeniach oraz w instalacjach o nietypowym układzie.
- Wskaźniki LED (zielony, żółty), które sygnalizują obecność napięcia oraz stan transmisji sygnału.
Dzięki wysokiej klasie szczelności
IP67 połączenia są zabezpieczone przed pyłem i wilgocią, co gwarantuje długotrwałe i niezawodne działanie, nawet w wymagających warunkach przemysłowych.
Trzyprzewodowa konstrukcja z przewodem PUR
Konektor wyposażony jest w trzyżyłowy przewód o długości 5 m, wykonany z wysokiej jakości powłoki PUR, zapewniającej:
- Odporność na oleje, smary, benzyny oraz czynniki chemiczne.
- Trwałość na ścieranie, uszkodzenia mechaniczne oraz wielokrotne zginanie i skręcanie.
- Temperaturę pracy od -40°C do 90°C (zależnie od warunków i typu pracy: stała/ruchoma instalacja).
Izolacja pozbawiona jest szkodliwych substancji (bez ołowiu, kadmu, FCKW, halogenów i silikonu), a bardzo dobra elastyczność zapewnia długowieczność i bezpieczeństwo użytkowania.
Zastosowanie konektora M12/M8 z LED – automatyka i przemysł
Złącze M12 męskie – M8 żeńskie znajduje zastosowanie w szerokim spektrum układów automatyki, m.in.:
- Podłączanie czujników indukcyjnych i optycznych.
- Zasilanie oraz transmisja sygnałów z siłowników pneumatycznych i elektrycznych.
- Integracja z systemami wizyjnymi, rozdzielaczami magistralnymi oraz modułami I/O.
- Kompatybilność ze standardami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8).
To rozwiązanie jest rekomendowane do instalacji, w których istotna jest niezawodność, szybki montaż oraz czytelna diagnostyka połączenia.
Najważniejsze cechy konektora M12/M8 z diodami LED
- Łatwy montaż: połączenie poprzez włożenie i przykręcenie oraz zabezpieczenie przeciwwstrząsowe.
- Maksymalny prąd roboczy na styk: do 4 A.
- Wytrzymała obudowa z odlewu cynkowego i powłoką niklowaną – ochrona przed uszkodzeniami mechanicznymi.
- Sygnałizacja stanu LED, ułatwiająca diagnozowanie połączenia.
- Odporność na płomień według UL 1581 oraz IEC 60332-2-2.
- Idealny do zastosowań w ruchu – wysoka cykliczność zginania i skręcania.
Wybór konektora 7999-40641-2330500 to gwarancja szybkiego, bezbłędnego i trwałego połączenia w wymagających instalacjach przemysłowych oraz automatyce zakładów produkcyjnych.
