F&B
Męski prosty – żeński 90°
M12 – M12, 4-piny
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

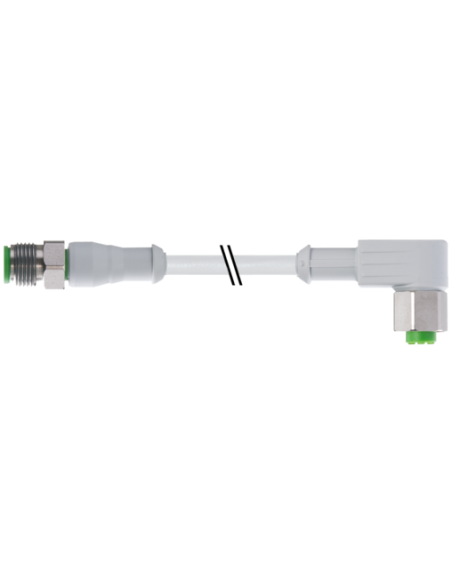

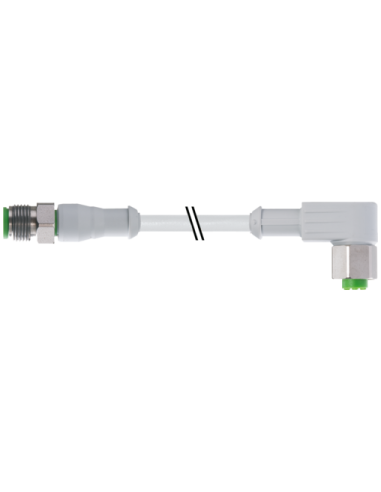

Złącze kablowe M12 proste/kolankowe V4A F&B 4-pinowe – Przewód 0,3 m
Złącze kablowe M12 proste/kolankowe o długości 0,3 metra, kod produktu: 7014-40121-2140030, stanowi profesjonalne rozwiązanie do zastosowań w automatyce przemysłowej, szczególnie w branży spożywczej oraz w środowiskach o podwyższonej higienie (F&B). Złącze jest wyposażone w 4-pinowe wtyki w standardzie M12, umożliwiające niezawodne połączenie czujników, urządzeń wykonawczych oraz modułów wejść/wyjść w systemach automatyki.
Kluczowe zalety przewodu z wtykami M12 – Odporność i szczelność
Złącza M12 z prostą końcówką męską oraz kątową żeńską wykonane są z wysokiej jakości materiałów, w tym ze stali nierdzewnej V4A (1.4404), co zapewnia daleko idącą odporność na korozję, chemikalia oraz oleje. Zwiększony poziom ochrony – IP65, IP66K, IP67, IP68, IP69K – gwarantuje niezawodność, nawet przy intensywnym zmywaniu wodą pod ciśnieniem lub w obecności agresywnych środków czyszczących.
- Standard przemysłowy M12 – kompatybilność z szeroką gamą urządzeń
- Ochrona IP69K – odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze
- Wysoka jakość materiałów – stal nierdzewna V4A oraz tworzywo o podwyższonej odporności chemicznej
- Bezpieczne połączenie – uszczelka profilu oraz pozłacane styki
- Kompaktowe wymiary – oszczędność miejsca nawet w trudno dostępnych miejscach
- Prosty oraz kątowy wtyk – uniwersalność zastosowania w instalacjach o zróżnicowanym układzie przestrzennym
Zastosowanie złączy kablowych M12 w automatyce przemysłowej i systemach F&B
Przewód M12 proste/kolankowy został zaprojektowany do pracy w trudnych warunkach środowiskowych, szczególnie w branży spożywczej, gdzie istotna jest łatwość utrzymania czystości oraz odporność na częsty kontakt z wodą i detergentami. Typowe zastosowania obejmują:
- Podłączanie czujników i siłowników w liniach produkcyjnych oraz systemach transportowych
- Połączenia w systemach sterowania maszyn pakujących i dozujących
- Realizacja zasilania i sygnałów w aplikacjach wymagających szybkiego montażu oraz demontażu
- Integracja z kontrolerami PLC, modułami I/O, czujnikami ciśnienia oraz temperatury
Bezpieczeństwo i niezawodność w każdej aplikacji
Dzięki zastosowaniu pozłacanych styków oraz zabezpieczenia przeciw wstrząsom, złącze zapewnia stabilność kontaktu elektrycznego oraz odporność na drgania. Przewód PVC, oznaczony jako wolny od substancji szkodliwych (bezołowiowy, bez kadmu, bez FCKW i silikonu), charakteryzuje się ponadto wysoką elastycznością, wytrzymałością mechaniczną oraz odpornością na płomień (zgodnie z normami UL 1581, IEC 60332-2-2).
Złącze M12 nadaje się do pracy w zakresie temperatur od -25°C do +85°C (dla złącza) oraz od -30°C do +80°C (dla przewodu stałego), co umożliwia jego wykorzystanie zarówno w chłodniach, jak i w obszarach o podwyższonej temperaturze.
Podłączenie i montaż – Wygoda i bezpieczeństwo użytkowania
Prosty montaż poprzez włożenie i przykręcenie umożliwia szybką instalację, a zastosowanie zabezpieczenia przeciwwstrząsowego pozwala na eksploatację w dynamicznych aplikacjach. Przewidziano również wysoką obciążalność prądową oraz napięciową, co pozwala na pracę z szeroką gamą elementów automatyki.
- Dostarczany z dołączoną osłoną przeciwwstrząsową
- Możliwość stosowania w instalacjach podlegających częstym przeglądom i konserwacji
- Dostępność innych długości przewodu na zapytanie
Złącze kablowe M12 proste/kolankowe V4A F&B to niezawodne i uniwersalne rozwiązanie dla nowoczesnych instalacji przemysłowych oraz wymagających aplikacji w przemyśle spożywczym, gdzie bezpieczeństwo, niezawodność oraz łatwość czyszczenia mają kluczowe znaczenie.
