Męski prosty – żeński 90°
M12 – M8, 3-piny
LED (żółta/zielona)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe MSGL1-AR 7000-40641-6331000 – kabel M12-M8 z wskaźnikiem LED

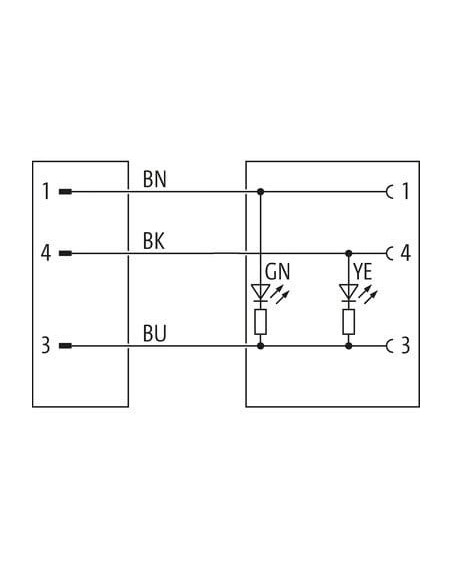

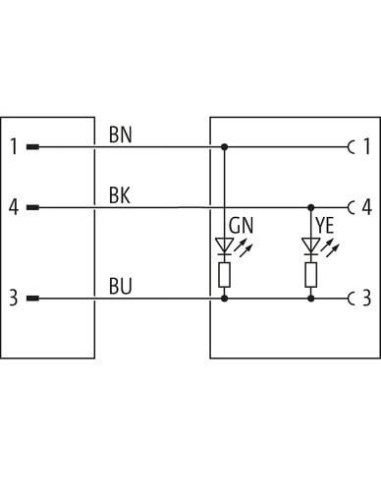

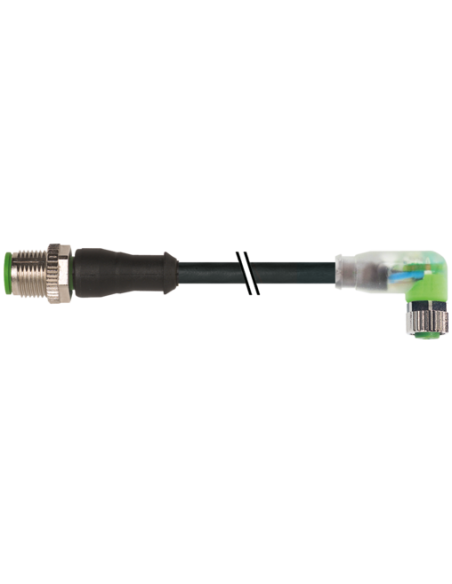

MSGL1-AR 7000-40641-6331000 to wytrzymały przewód połączeniowy, wyposażony w złącza M12 prosty (męski) oraz M8 kątowy (żeński) o długości 10 metrów. Złącze idealnie sprawdza się w wymagających środowiskach przemysłowych, zapewniając pewne i trwałe połączenie sygnałowe w automatyce przemysłowej, maszynach oraz instalacjach z czujnikami i urządzeniami wykonawczymi.
Zastosowania złącza M12-M8 – szeroki zakres możliwości
Solidny przewód MSGL1-AR 7000-40641-6331000 przeznaczony jest do zastosowań w środowiskach, w których niezwykle ważna jest niezawodność transmisji sygnału oraz odporność na niekorzystne warunki, takie jak kontakt z chemikaliami czy olejami. Przewód może być używany w:
- Automatyce przemysłowej – niezawodne przesyłanie sygnałów pomiędzy czujnikami, elementami wykonawczymi i sterownikami PLC.
- Budowie maszyn – łączenie komponentów maszyn i linii produkcyjnych.
- Spożywczym i przemyśle chemicznym – dzięki wysokiej odporności na czynniki chemiczne i korozję.
- Transporcie i logistyce – zastosowania w systemach przenośnikowych oraz automatyce magazynowej.
Najważniejsze zalety złącza kablowego MSGL1-AR 7000-40641-6331000
- Złącza M12 (męskie, proste) oraz M8 (żeńskie, kątowe) – pozwalają na bezproblemowe połączenie urządzeń o różnych standardach złączy.
- Wskaźnik LED (zielony/żółty) – intuicyjna sygnalizacja stanu połączenia, ułatwiająca diagnostykę i konserwację.
- Wysoka odporność mechaniczna – przewód o płaszczu PUR zapewnia doskonałą odporność na ścieranie, gięcie oraz promieniowanie UV.
- Trwałość w trudnych warunkach – stopień ochrony IP65, IP66K oraz IP67 umożliwia stosowanie przewodu w wilgotnych i zapylonych środowiskach.
- Pozłacane styki – gwarantują lepszą przewodność i niezawodność transmisji sygnału.
- Niskie straty przesyłu i duża wytrzymałość prądowa – możliwość przesyłu prądu do 4A i napięcia do 30V DC.
- Oznaczenie żył kablowych (czarny, niebieski, brązowy) – ułatwia szybki i bezproblemowy montaż w instalacjach elektrycznych.
Parametry techniczne i budowa
Złącze kablowe MSGL1-AR 7000-40641-6331000 wyposażone jest w wysokiej jakości przewód PUR o długości 10 metrów oraz konstrukcję odporną na rozciąganie i zginanie. Bezhalogenowy płaszcz przewodu oraz brak szkodliwych składników (wolny od ołowiu, kadmu, FCKW, silikonów) sprawiają, że przewód spełnia rygorystyczne normy środowiskowe, a jednocześnie gwarantuje wieloletnią trwałość. Odpowiednie normy złącz: DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8).
Typowe zastosowania i montaż
Dzięki odporności na wstrząsy, wysokiej elastyczności oraz zabezpieczeniu przed nadmiernym zginaniem, przewód może być stosowany w aplikacjach dynamicznych, takich jak robotyka czy systemy ruchome (C-track), gdzie liczba cykli gięcia wynosi do 10 milionów. Łatwy montaż odbywa się poprzez włożenie i przykręcenie złączy, z możliwością użycia opasek kablowych dla dodatkowej ochrony mechanicznej.
Główne zalety wykorzystania złączy M12-M8 z sygnałem LED
- Redukcja czasu przestoju dzięki szybkiemu wykrywaniu błędów sygnalizowanych diodami LED.
- Kompatybilność z urządzeniami wielu producentów – standardowe złącza i kody kolorów.
- Możliwość stosowania w rozbudowanych instalacjach o wysokich wymaganiach bezpieczeństwa.
Złącze kablowe MSGL1-AR 7000-40641-6331000 stanowi doskonałe rozwiązanie do wszystkich zastosowań wymagających wysokiej odporności, niezawodności przesyłu sygnałów oraz prostoty diagnozy połączenia w różnorodnych środowiskach przemysłowych.
