F&B
Męski prosty – żeński proste
M12 – M12, 4-piny
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

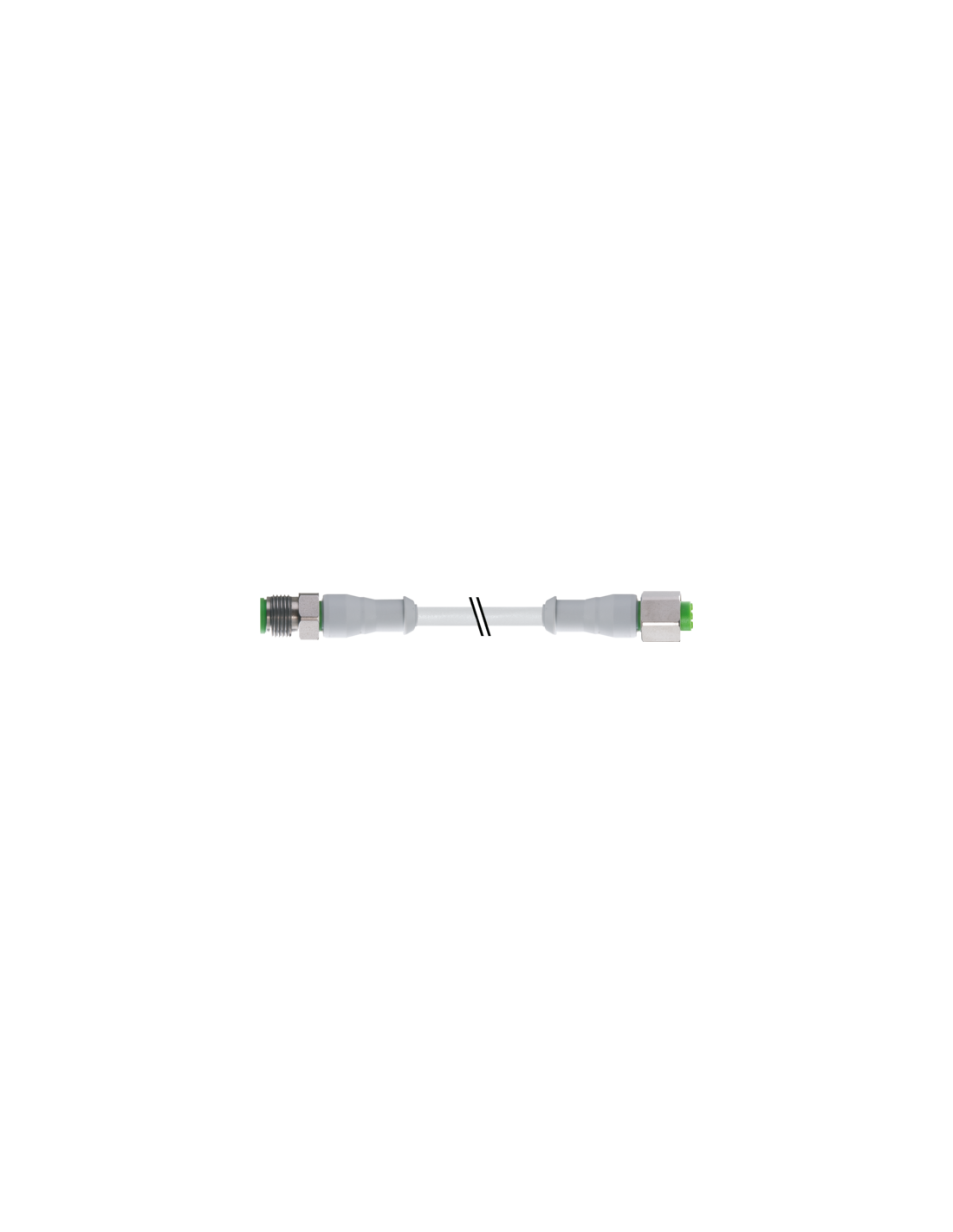

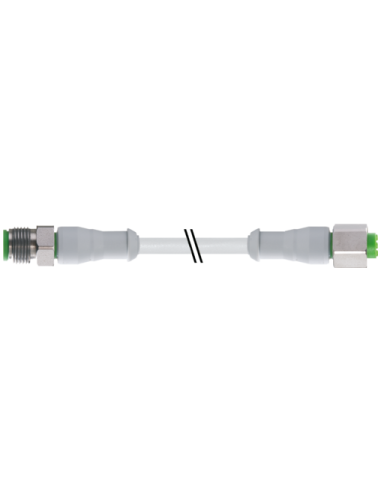

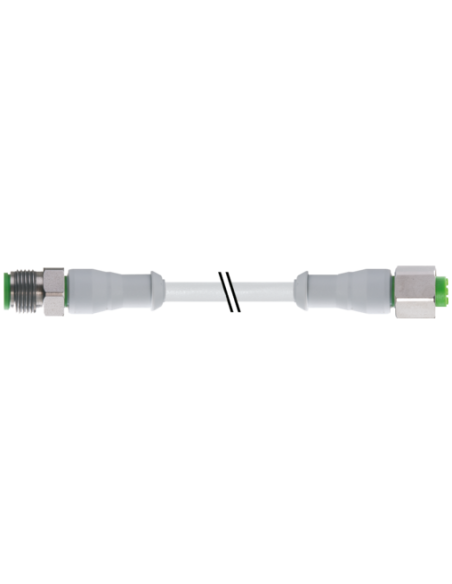

Złącze kablowe M12 męski 0° / M12 żeński 0° F+B 7014-40021-2140600 – profesjonalne rozwiązanie do automatyki
Przewód z wtykiem M12 męskim 0° oraz gniazdem M12 żeńskim 0° to wysokiej jakości rozwiązanie dedykowane do przemysłowych aplikacji, wymagających niezawodnej transmisji sygnału oraz zasilania. Złącze F+B o kodzie 7014-40021-2140600 gwarantuje pewność pracy w trudnych warunkach i jest zgodne z rygorystycznymi normami szczelności IP65 oraz IP68.
Najważniejsze cechy złącza M12 – 4 piny
- Konektor męski oraz żeński w standardzie M12 z 4-pinowym układem styków.
- Solidna uszczelka profilu oraz obudowa z tworzywa sztucznego, gwarantujące odporność na oleje oraz chemikalia (odporność należy potwierdzić względem charakteru aplikacji).
- 6-metrowy przewód z elastycznym i trwałym płaszczem PVC, odporny na przetarcia i działanie wielu czynników zewnętrznych.
- Stopień ochrony IP65/IP68, zabezpieczający przed pyłem i wodą, nawet przy zanurzeniu.
- Maksymalne napięcie pracy: 250 V AC / DC, prąd do 4 A na styk.
- Wytrzymałość mechaniczna – blokada materiału wykonana ze stali nierdzewnej 1.4404 (V4A) oraz odporność na wstrząsy.
- Odporność na płomień, oleje, benzynę i czynniki chemiczne według międzynarodowych norm UL 1581 oraz IEC 60332-2-2.
Typowe zastosowanie przewodu M12 F+B
Złącze kablowe M12 męski/żeński F+B o długości 6 m znajduje zastosowanie w:
- Automatyce przemysłowej – do połączeń czujników, siłowników, elektrozaworów i modułów wejść/wyjść.
- Budowie maszyn i linii produkcyjnych, gdzie wymagane są wytrzymałe, szczelne i szybkie połączenia instalacyjne.
- Przemyśle spożywczym oraz w innych branżach wymagających odporności na czyszczenie i środki chemiczne.
- Systemach sterowania i robotach przemysłowych.
Zalety i uniwersalność złącza przewodowego M12
Łatwy montaż dzięki możliwości przykręcenia z zabezpieczeniem przeciwwstrząsowym. Kolorowa identyfikacja przewodów: brązowy, biały, niebieski, czarny – co ułatwia podłączanie i eliminuje błędy instalacyjne. Przewód elastyczny, umożliwiający montaż także w ruchomych aplikacjach (promień gięcia w ruchu: 10 x średnica zewnętrzna).
Produkt charakteryzuje się wysoką jakością wykonania oraz uniwersalnością zastosowań. Długość kabla wynosząca 6 m pozwala na wszechstronne połączenia w ramach rozbudowanych instalacji automatyki. Przewód idealnie nadaje się do lokalnych połączeń urządzeń, szaf sterowniczych oraz stanowisk zrobotyzowanych.
Pełna zgodność z wymaganiami przemysłowymi
Przewód M12 męski/żeński F+B spełnia wymagania CE oraz certyfikaty cURus, zapewniając bezpieczeństwo i niezawodność w każdej aplikacji przemysłowej. Odpowiednie parametry mechaniczne i elektryczne gwarantują długotrwałą i bezawaryjną eksploatację, nawet w wymagających warunkach pracy.
