Męski prosty – żeński 90°
M8 – M12, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

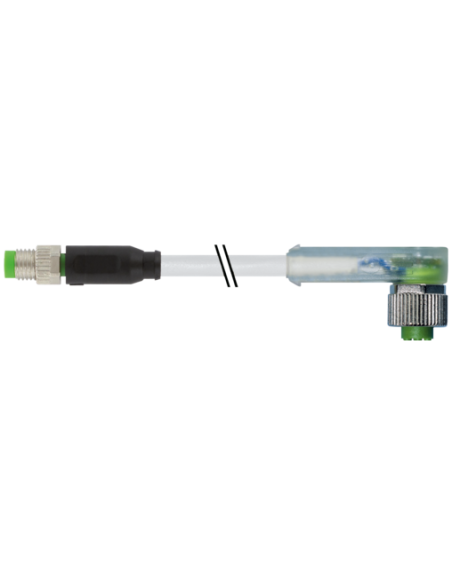

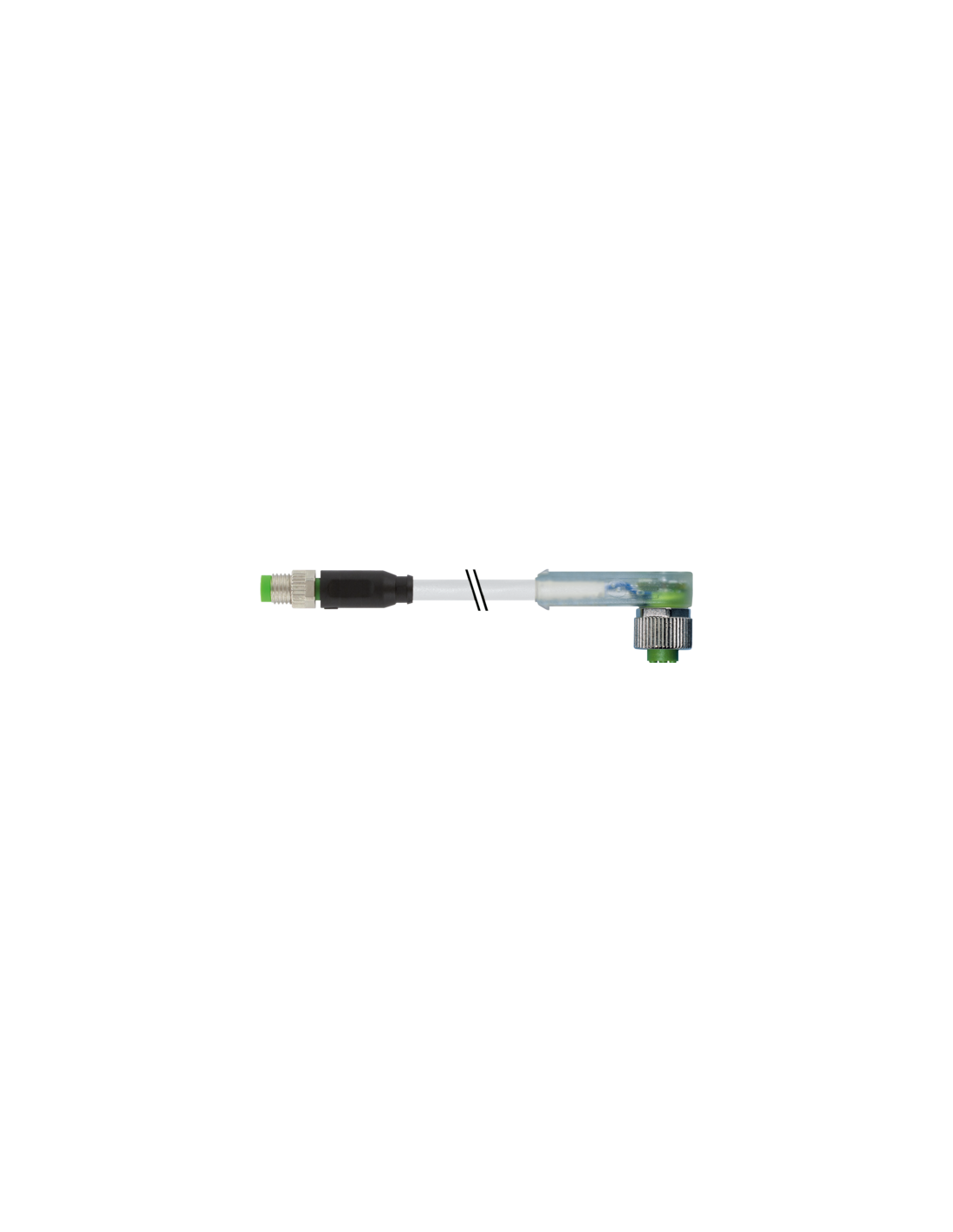

Konektor M8 męski – M12 żeński 90° z LED 7000-88281-2300060: profesjonalne rozwiązanie połączeniowe
Konektor męski M8 – żeński M12 z LED o kodzie produktu 7000-88281-2300060 to specjalistyczny komponent przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji wymagających niezawodnych, hermetycznych połączeń elektrycznych. Ten przewód z prostym złączem M8 (męski) oraz kątowym złączem M12 (żeński) 90° znajduje zastosowanie między innymi przy podłączaniu czujników, elementów sygnalizacyjnych czy sterowników maszyn.
Zastosowanie konektora M8/M12 w automatyce i przemyśle
Konektor 3-pinowy M8 do M12 z sygnalizacją LED sprawdzi się w instalacjach wymagających wizualizacji pracy w warunkach przemysłowych, wszędzie tam, gdzie wymagana jest szybka diagnoza stanu połączenia. Zintegrowane diody LED (zielona, żółta) umożliwiają wygodne monitorowanie sygnałów i poprawności działania układu, co istotnie skraca czas reakcji na ewentualne awarie.
- Typowe zastosowanie: instalacje automatyki przemysłowej, technika czujnikowa, robotyka, systemy bezpieczeństwa, aplikacje maszynowe
- Wytrzymała konstrukcja – wysoka odporność na drgania i wstrząsy
- Szybka identyfikacja linii sygnałowych dzięki kolorowym diodom LED
- Bezpieczne podłączenie oraz błyskawiczna diagnoza sygnału
- Łatwa i szybka instalacja – wtyk i gniazdo z radełkowanymi nakrętkami zapewniają pewny chwyt
Wytrzymałość i bezpieczeństwo użytkowania
Przewód połączeniowy charakteryzuje się wysokim poziomem odporności chemicznej i odporności na oleje, dzięki zastosowaniu materiałów takich jak obudowa PUR oraz uszczelki z FKM. Stopień ochrony IP65, IP66K, IP67, IP68 gwarantuje szczelność nawet w trudnych warunkach środowiskowych oraz podczas intensywnej eksploatacji. Konektor spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
- Wysoka szczelność – ochrona przed pyłem, wilgocią i zalaniem
- Wytrzymałość mechaniczna – odporność na drgania, ciągnięcie, skręcanie oraz zginanie przewodu
- Materiały bezhalogenowe, bezołowiowe, odporne na czynniki chemiczne
Parametry przewodu i łatwość montażu
Przewód połączeniowy o długości 0,6 m wykonany jest w technologii wysokiej klasy miedzianej skrętki 3-żyłowej o przekroju 0,25 mm², co zapewnia niezawodne połączenie oraz prawidłowe przewodzenie sygnału. Powłoka kabla PUR chroni przed środkami chemicznymi, ścieraniem oraz działaniem ognia.
- Prosty montaż i szeroka kompatybilność – konektory kodowane typu "A"
- Kolorystyka żył: brązowy (BN), niebieski (BU), czarny (BK)
- Idealny do instalacji w miejscach wymagających częstego podłączania i rozłączania
- Doskonała jakość styku – styki z pozłacaniem dla niskiej rezystancji przejścia
Konektor M8/M12 z LED – kluczowe zalety
Konektor M8 męski – M12 żeński z LED jest dedykowany dla wymagających środowisk automatyki i przemysłu, gwarantując:
- Szybkość diagnostyki – optyczna sygnalizacja pracy i obecności napięcia na styku dzięki LED
- Niezawodność działania – stabilność pracy nawet w trudnych warunkach przemysłowych
- Zgodność z rygorystycznymi normami bezpieczeństwa
- Długa żywotność i niezawodność na wiele cykli podłączania
- Zabezpieczenia przeciwwstrząsowe – dodatkowa ochrona instalacji
Uniwersalne połączenie M8/M12 pozwala na integrację z szeroką gamą urządzeń i systemów. Jest to rozwiązanie dedykowane wszędzie tam, gdzie liczy się pewność instalacji, jej łatwa kontrola oraz bezpieczeństwo eksploatacji.
