AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 35 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

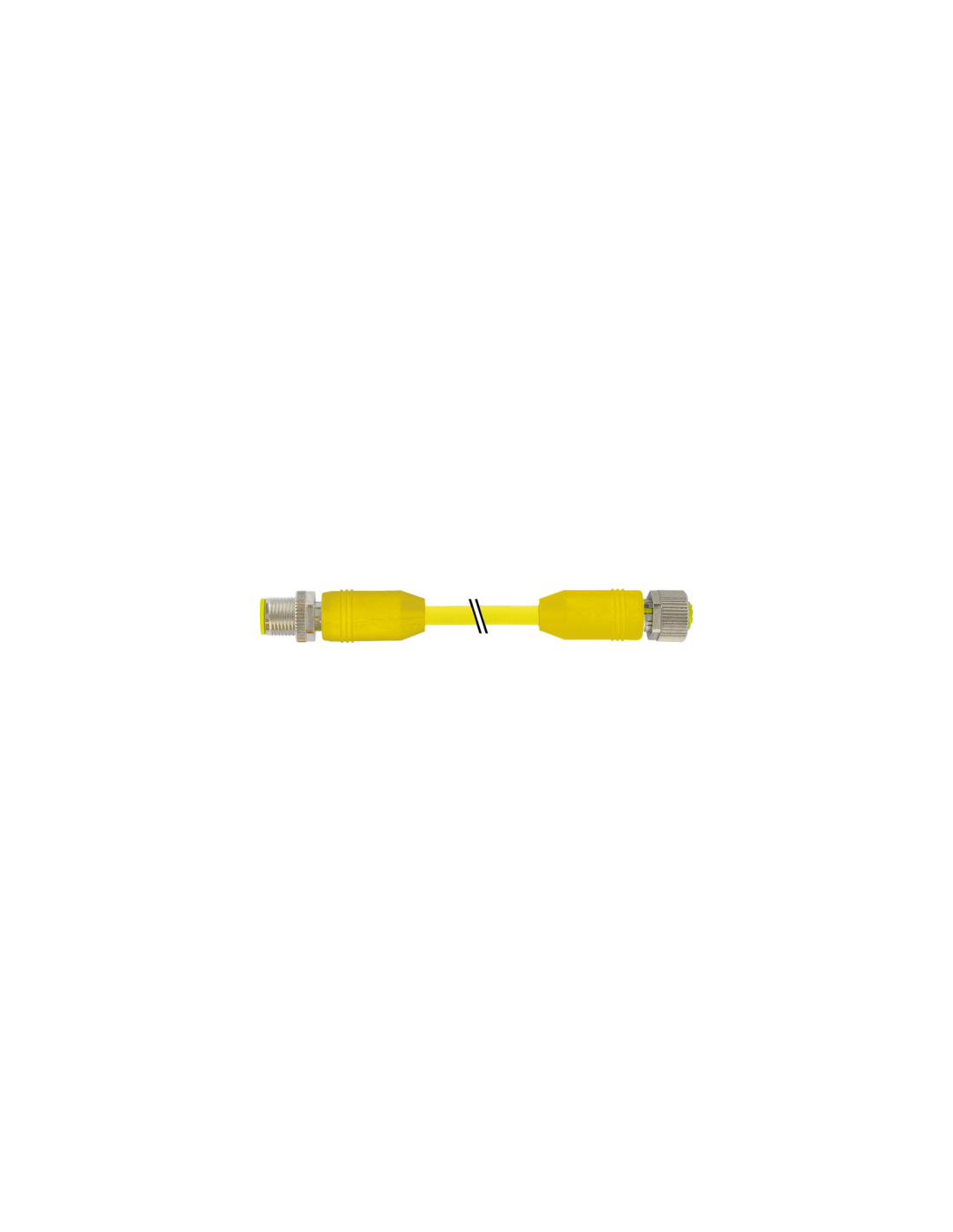

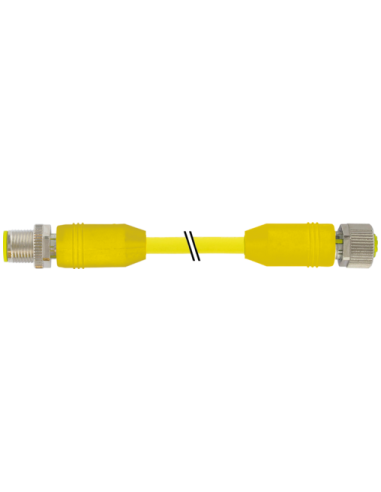

Konektor M12 męski – żeński, prosty, 5-pinowy – Przewód 35 m, ekranowany, kod A
Konektor M12 męski prosty – M12 żeński prosty to zaawansowane rozwiązanie techniczne przeznaczone do szybkiego i niezawodnego połączenia urządzeń automatyki przemysłowej, systemów sterowania oraz instalacji maszyn. Produkt spełnia wymagania AIDA i charakteryzuje się wysoką odpornością mechaniczną, a także podwyższoną odpornością chemiczną i na oleje.
Kluczowe zalety konektora M12 – Bezpieczne i trwałe połączenia w automatyce
- Wysoki stopień ochrony – zgodność z normami IP65, IP66K, IP67 zapewnia zabezpieczenie przed pyłem, wilgocią oraz zachlapaniem nawet w wymagających warunkach przemysłowych.
- Ekranowany przewód – efektywna ochrona transmisji sygnału przed zakłóceniami elektromagnetycznymi.
- Długość kabla – 35 metrów umożliwia montaż na dużych odległościach, nawet w rozbudowanych instalacjach.
- Przewód wykonany z PUR (poliuretanowy płaszcz zewnętrzny) cechuje się wysoką elastycznością oraz zwiększoną odpornością na uszkodzenia mechaniczne.
- Certyfikaty jakości i bezpieczeństwa – gwarancja niezawodnej pracy nawet w aplikacjach spełniających najwyższe standardy branżowe.
Zastosowanie kabla M12 – automatyka, robotyka, przemysł i logistyka
Złącze M12 o 5-pinowym układzie styków znajduje szerokie zastosowanie w:
- Systemach automatyki przemysłowej
- Instalacjach zasilających i sygnałowych maszyn i urządzeń
- Połączeniach czujników oraz aktuatorów
- Robotyce przemysłowej oraz liniach produkcyjnych
- Sektorze transportowym i logistycznym
Cechy konstrukcyjne i kompatybilność konektora M12
Konektor M12 został wyposażony w gwint M12 x 1 oraz 5-biegunowy układ styków (kodowanie A). Obudowy z konektorem wykonane są z tworzywa sztucznego o wysokiej odporności chemicznej, a metalowe elementy blokujące z niklowanego cynku. Złącze posiada zabezpieczenie przeciwwstrząsowe i nadaje się do montażu w aplikacjach narażonych na drgania.
Bezpieczeństwo i wytrzymałość – parametry użytkowe konektora M12
- Praca w szerokim zakresie temperatur: od -25°C do 85°C (dla złącza) i -40°C do 90°C (dla przewodu w stanie stałym)
- Odporność ogniowa: zgodność z UL 1581 i IEC 60332-2-2
- Odporność na oleje, benzyny oraz agresywne media – sprawdzi się również w warunkach przemysłowych wymagających zastosowania materiałów o zwiększonej wytrzymałości.
Budowa i schemat połączeń konektora M12

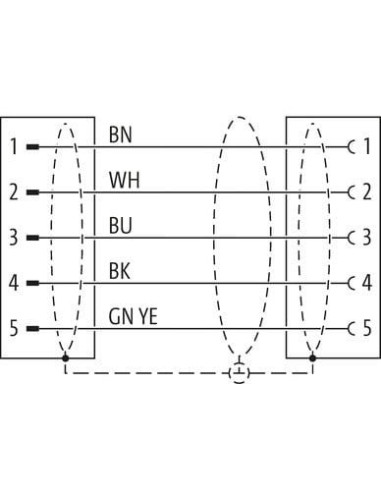

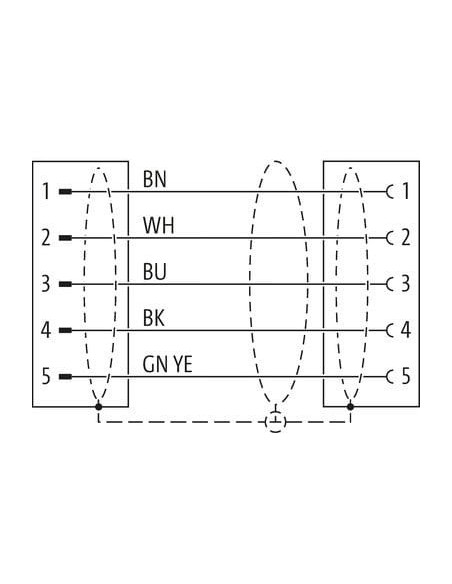

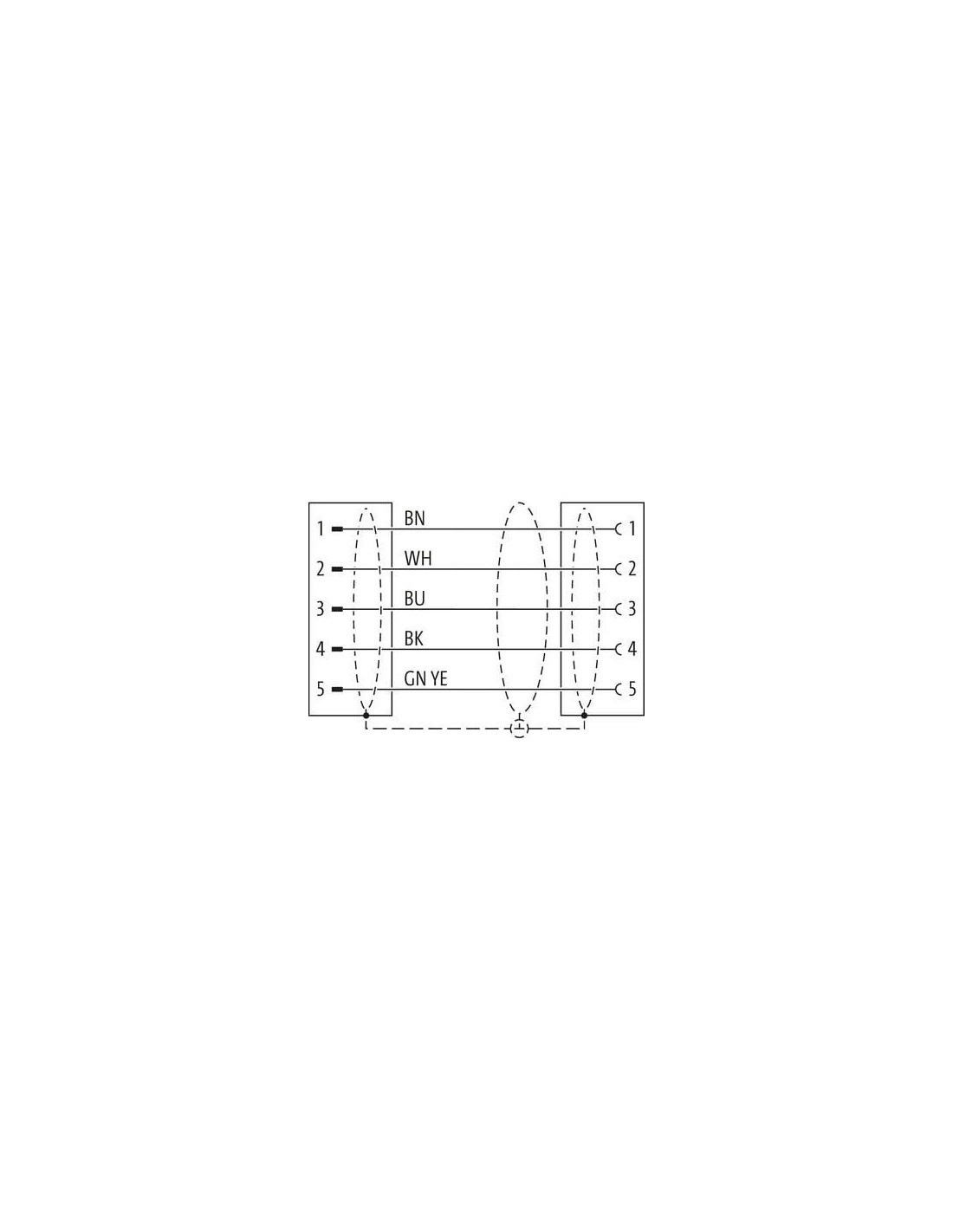

Dzięki precyzyjnie oznaczonym kolorystycznie żyłom (brązowy, biały, niebieski, czarny, zielono-żółty) wykonanie poprawnego połączenia jest proste i szybkie. Budowa ekranowanego kabla zapewnia niezawodność sygnału nawet przy znacznych długościach przewodu.
Gdzie sprawdzi się konektor M12 z kablem 35 m?
Konektor M12 5-pinowy, 35 m, ekranowany to rozwiązanie dedykowane zarówno dla rozbudowanych instalacji przemysłowych, jak i zastosowań w maszynach mobilnych, urządzeniach transportowych oraz automatyce budynkowej. Idealnie nadaje się do pracy w trudnych warunkach środowiskowych, gdzie liczy się niezawodność oraz łatwość montażu.
