AIDA conform
Męski prosty – żeński proste
M12 – M12, 8-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

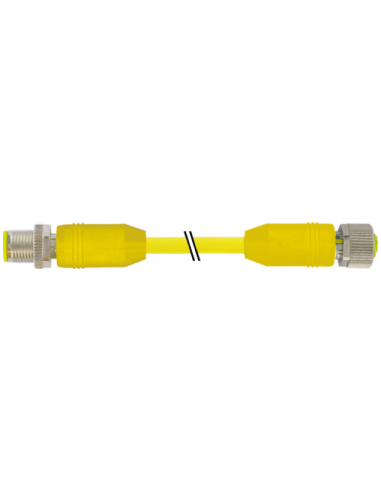

Kabel połączeniowy M12 męski 0° / M12 żeński 0° AIDA 7030-48001-1142000 – profesjonalne rozwiązanie dla automatyki przemysłowej
Kabel połączeniowy M12 męski 0° / M12 żeński 0° AIDA o długości 20 m to wysokiej jakości przewód przeznaczony do zastosowania w przemyśle, szczególnie w instalacjach automatyki, urządzeniach sterujących oraz systemach przemysłowych wymagających niezawodnych połączeń. Solidna konstrukcja, spełniająca normę DIN EN 61076-2-101, zapewnia wysoką trwałość i bezpieczeństwo użytkowania nawet w trudnych warunkach środowiskowych.
Zastosowanie i typowe obszary wykorzystania kabla M12 8-pin
Kabel M12 AIDA 7030-48001-1142000 doskonale sprawdzi się w systemach wymagających stabilności sygnałowej oraz odporności na czynniki zewnętrzne. Jest często stosowany w:
- Automatyce przemysłowej – przesyłanie sygnałów sterujących i danych pomiędzy czujnikami a sterownikami PLC.
- Robotyce – tworzenie niezawodnych połączeń w liniach produkcyjnych.
- Systemach bezpieczeństwa – integracja elementów systemu nadzoru i kontroli.
- Transporcie i logistyce – połączenia w terminalach magazynowych i urządzeniach transportujących.
Cechy wyróżniające przewód M12 AIDA
- Odporność na czynniki chemiczne i oleje dzięki zastosowaniu wytrzymałego tworzywa PUR na płaszczu kabla – idealny do pracy w wymagających środowiskach.
- Wysoka klasa szczelności IP65, IP66K, IP67, IP68 – gwarantująca ochronę przed pyłem, wodą oraz warunkami atmosferycznymi.
- 8-pinowe złącza M12 z pozłacanymi stykami zapewniające stabilność i niską rezystancję połączenia.
- Zabezpieczenie przeciwwstrząsowe – montaż „włożone, przykręcone”, co minimalizuje ryzyko rozłączenia podczas drgań.
- Odporność kabla na zginanie i skręcanie – duża liczba cykli gięcia oraz skrętu umożliwia zastosowanie w ruchomych aplikacjach.
- Brak dodatków szkodliwych – bezhalogenowy, bezołowiowy, wolny od FCKW oraz silikonu.
- Łatwe rozpoznawanie przewodów – czytelne oznaczenie kolorystyczne każdej żyły.
Parametry mechaniczne i elektryczne – niezawodność i bezpieczeństwo
Przewód dedykowany jest do pracy z napięciem do 30 V dla połączeń M12 oraz nawet 300 V dla samego przewodu. Każdy z 8 miedzianych przewodów o przekroju 0,25 mm² gwarantuje wysoką jakość przesyłu sygnałów i zasilania.
Dzięki wysokiej odporności na ogień (normy UL 1581, IEC 60332-2-2) oraz odporności chemicznej produkt jest ceniony w nowoczesnych instalacjach automatyki przemysłowej.
Możliwości konfiguracji i elastyczność w instalacji
Produkt dostępny jest w wersji o długości 20 m. Dzięki odpowiedniej konstrukcji możliwe jest wykonanie krótszych lub dłuższych odcinków na zamówienie. Kabel pozwala na szybki i pewny montaż – zarówno w aplikacjach stacjonarnych, jak i mobilnych.
Dlaczego warto wybrać przewód połączeniowy M12 męski/żeński 8-pinowy?
- Uniwersalność złączy M12 – szerokie zastosowanie w przemyśle
- Możliwość pracy w szerokim zakresie temperatur – od -40°C do 90°C (praca stała, krótkotrwale do 100°C przez 10 000 h)
- Łatwa integracja z istniejącymi systemami automatyki
- Wytrzymałość na intensywną eksploatację w środowiskach przemysłowych
Kabel M12 męski 0° / M12 żeński 0° AIDA 7030-48001-1142000 to pewność niezawodnego przesyłu sygnałów i zasilania w wymagających środowiskach. Dedykowany do rozwiązań profesjonalnych, sprawdza się zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
