Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

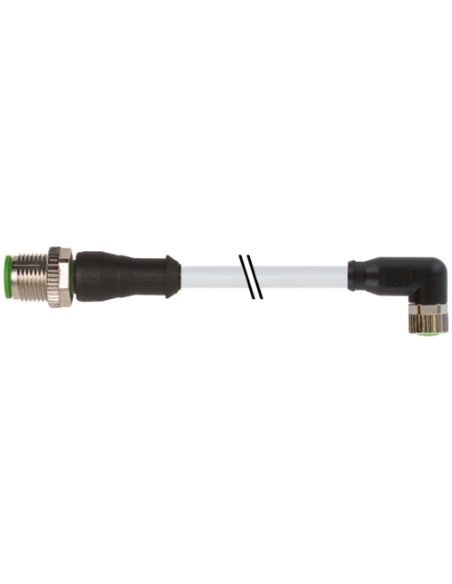

Przewód połączeniowy M12 męski prosty / M8 żeński kątowy 90° – 3-pinowy, 5 m
Przewód sygnałowy M12 męski prosty do M8 żeński 90° to wysokiej jakości kabel przeznaczony do zastosowań w automatyce przemysłowej, systemach maszynowych oraz instalacjach czujników i siłowników. Dzięki solidnej konstrukcji oraz trwałym materiałom zapewnia niezawodne połączenie nawet w wymagających warunkach przemysłowych.
Charakterystyka i zastosowania przewodu M12/M8
Kabel M12 męski prosty / M8 żeński 90° sprawdzi się jako przewód połączeniowy w aplikacjach wymagających pewności transmisji sygnałów oraz odporności na czynniki środowiskowe: wilgoć, pył, oleje czy substancje chemiczne. Jest odpowiedni do współpracy z różnymi czujnikami, elementami wykonawczymi, panelami operatorskimi oraz modułami I/O.
- Typowe zastosowania: systemy automatyki, linie produkcyjne, maszyny przemysłowe, urządzenia transportujące, sterowniki PLC
- Odporność środowiskowa: wysoki stopień ochrony IP65, IP66K, IP67
- Wysoka jakość połączeń: pozłacane styki zapewniają niską rezystancję i długą żywotność
- Kabel o długości 5 metrów: umożliwia swobodne prowadzenie przewodów w szafach sterowniczych i na halach produkcyjnych
- Elastyczny i trwały płaszcz PUR: doskonała odporność mechaniczna, chemiczna i na ścieranie
Konstrukcja złącza M12 i M8 – Wytrzymałość oraz precyzja instalacji
Złącze M12 męskie z gwintem M12 x 1 w wersji prostej oraz złącze M8 żeńskie z gwintem M8 x 1 w wersji kątowej 90° umożliwiają szybki i wygodny montaż. Oba złącza są wyposażone w precyzyjne śruby radełkowane z odpornego materiału oraz szczelne uszczelnienia.
- Blokada mechaniczna (z profilu radełkowanego) oraz obudowa z trwałego tworzywa sztucznego i cynkowego odlewu ciśnieniowego
- Firma kodująca A – gwarancja poprawnej polaryzacji, bezpieczeństwa i standaryzacji połączeń
- Odpowiedni do peszli: łatwa integracja z systemami zabezpieczającymi przewody
Kabel przemysłowy wysokiej klasy – Trwałość i odporność
Wykorzystany kabel 3-żyłowy typu PUR charakteryzuje się doskonałymi właściwościami użytkowymi – wytrzymała izolacja jest odporna na rozciąganie, ścieranie, a jednocześnie elastyczna nawet w szerokim zakresie temperatur roboczych (od -40°C do 90°C). Struktura przewodu (32 druciki x 0,1 mm) umożliwia wielokrotne zginanie, a płaszcz wolny od halogenów i metali ciężkich sprzyja bezpieczeństwu instalacji.
Zalety stosowania przewodu M12 męski prosty / M8 żeński kątowy 90°
- Bardzo dobra odporność na oleje, płyny chłodnicze i chemikalia – idealny do środowisk przemysłowych
- Szybka i pewna instalacja dzięki precyzyjnym złączom i wygodnym radełkowanym nakrętkom
- Ochrona przed wibracjami – zabezpieczenie przeciwwstrząsowe
- Markowe certyfikaty jakości i bezpieczeństwa (cURus, zgodność z normami DIN EN 61076-2-101 / -104, IEC 60332-2-2, UL 1581)
- Możliwość zamówienia innych długości przewodu lub dodatkowych wersji na życzenie
Podstawowe cechy przewodu sygnałowego M12/M8:
- Złącza: M12 męski prosty, M8 żeński kątowy 90°
- Liczba pinów: 3
- Długość przewodu: 5 metrów
- Materiał osłony: PUR
- Kolor izolacji: szary
- Temperatura pracy: od -40°C do 90°C
- Stopień ochrony: IP65, IP66K, IP67
Kabel M12 męski prosty / M8 żeński kątowy 3-pinowy – gwarancja niezawodności połączeń, komfortowego montażu oraz bezpieczeństwa nawet w najbardziej wymagających aplikacjach przemysłowych.
