Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

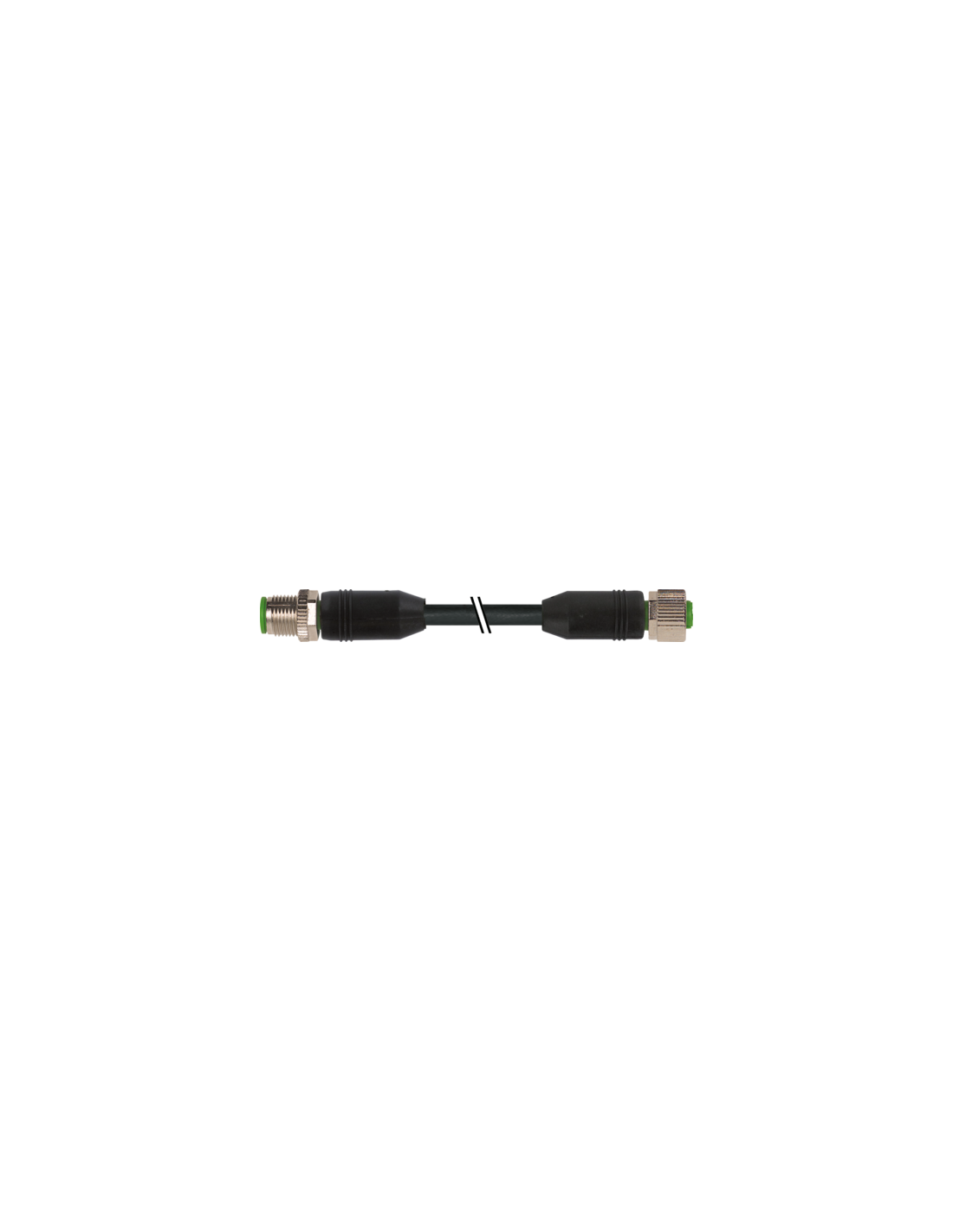

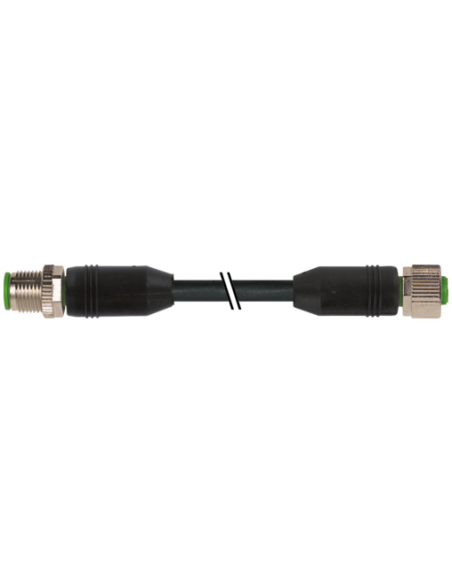

Konektor M12 męski - M12 żeński 5-pinowy 7999-40041-6380150 – przewód połączeniowy do zastosowań przemysłowych
Konektor M12 męski, prosty – M12 żeński, prosty 7999-40041-6380150 to wysokiej jakości przewód połączeniowy o długości 1,5 m, przeznaczony do zastosowań w automatyce przemysłowej – szczególnie w środowiskach wymagających trwałości i niezawodności połączeń sygnałowych oraz zasilających.
Zalety złącza M12 – wytrzymałość i uniwersalność w automatyce
Przewód z złączami M12 5-pin oraz kodowaniem typu A to standard w wielu systemach automatyki i instalacjach przemysłowych, gdzie niezawodność połączenia elektrycznego odgrywa kluczową rolę.
- Stopień ochrony IP67 – pełna pyłoszczelność i odporność na krótkotrwałe zanurzenia w wodzie, nawet podczas pracy w wymagającym środowisku przemysłowym.
- Odporność chemiczna i olejoodporność – wysokiej jakości tworzywa sztuczne, osłona PUR oraz cynkowy odlew ciśnieniowy gwarantują długą żywotność, nawet w kontakcie z chemikaliami i olejami typowymi dla hal produkcyjnych.
- Skuteczne zabezpieczenie przeciwwstrząsowe oraz szeroki zakres temperatury pracy (od -25 °C do 85 °C).
Konektor M12 – wysokie bezpieczeństwo elektryczne
- Maksymalne napięcie znamionowe do 125 V AC/DC
- Prąd roboczy do 4 A na styk zapewniający stabilną transmisję sygnałów i zasilania.
- Znamionowy pik napięciowy aż 1,5 kV
Budowa i możliwości przewodu M12 5-pin

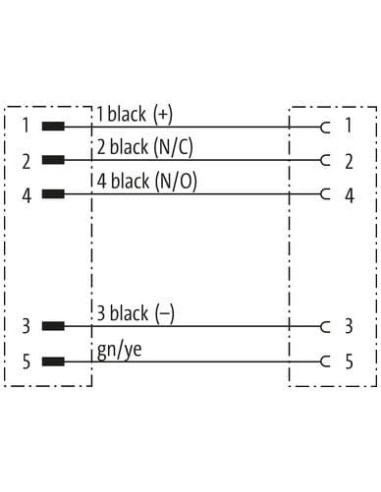

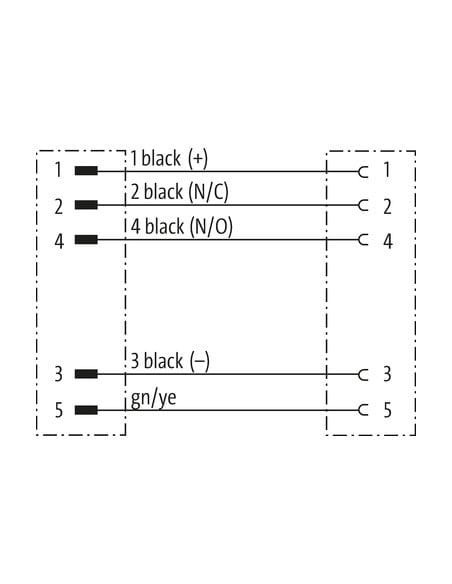

Przewód posiada 5 żył (czarne 1, czarne 2, czarne 3, czarne 4, zielono-żółty), wykonanych z gołej skrętki miedzianej o przekroju 0,75 mm². Izolacja wykonana jest z wysokiej jakości materiałów (PUR na płaszczu zewnętrznym, polipropylen – PP – na izolacji żył), co zapewnia odporność na uszkodzenia mechaniczne i chemikalia.
- Druty o wysokiej elastyczności, klasy 6.
- Płaszcz bezołowiowy, bezhalogenowy, wolny od kadmu i FCKW.
- Odporność na promieniowanie UV oraz płomień (zgodnie z UL 1581, IEC 60332-2-2).
- Przystosowany do pracy w aplikacjach ruchomych i stacjonarnych – promień gięcia: 5x średnica zewnętrzna (przy układaniu na stałe), 10x średnica zewnętrzna (przy pracy ruchomej).
Zastosowanie przewodu z konektorami M12 w praktyce
Konektor M12 męski – M12 żeński stosowany jest do szybkiego i niezawodnego połączenia czujników, siłowników, urządzeń automatyki, modułów I/O oraz systemów sterowania w liniach produkcyjnych, maszynach przemysłowych czy instalacjach transportu technologicznego. Produkt ten doskonale sprawdza się w branżach takich jak:
- Automatyka przemysłowa
- Robotyka
- Budowa maszyn
- Przemysł spożywczy, chemiczny, farmaceutyczny
- Technologia materiałów i logistyka
Przewód dostępny jest również w innych długościach – szczegóły dostępne na zapytanie. Wysoka kompatybilność z większością urządzeń wyposażonych w standardowe złącza M12 gwarantuje szerokie możliwości zastosowania.
