Męski 90° – żeński 90°
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

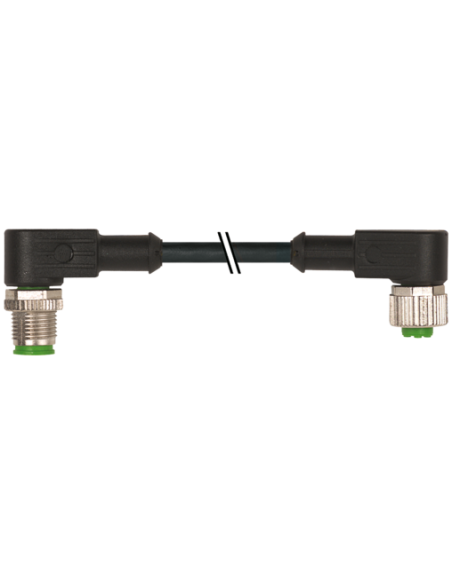

Złącze M12 męskie 90° / M12 żeńskie 90° o kodzie produktu 7000-40281-6150100 to profesjonalny przewód komunikacyjny, stworzony z myślą o wymagających aplikacjach przemysłowych. Wysoka jakość wykonania oraz odporność na czynniki zewnętrzne sprawiają, że jest to idealne rozwiązanie dla instalatorów, automatyków oraz osób zajmujących się budową maszyn i urządzeń.
Złącze M12 typu męski 90° – żeński 90° umożliwia szybkie i bezpieczne łączenie urządzeń w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych oraz panelach sterowniczych. Złącza kątowe sprawdzają się szczególnie tam, gdzie przestrzeń jest ograniczona, a kable muszą być prowadzone wzdłuż krawędzi lub w ciasnych szafach sterowniczych.
Wtyczka M12 z przewodem o długości 1 m doskonale sprawdza się przy montażu czujników, siłowników i innych elementów automatyki, które wymagają kompaktowych i pewnych połączeń sygnałowych lub zasilających. Produkt znajduje szerokie zastosowanie m.in. w:
Kabel połączeniowy wyposażony jest w 5-żyłowy przewód, którego izolacja wykonana jest z PVC, co gwarantuje elastyczność oraz trwałość. Konstrukcja przewodu zapewnia odporność na uszkodzenia mechaniczne i chemiczne, a także testowaną odporność na UV, płomień, benzynę i oleje zgodnie z międzynarodowymi normami.
Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, takie jak cURus, DIN, IEC, a także normy ochrony środowiska (przewód wolny od ołowiu, kadmu, FCKW, silikonu). Złącze idealnie nadaje się do aplikacji, w których kluczowa jest niezawodność transmisji sygnału i trwałość w codziennym użytkowaniu.
Podczas instalacji należy zabezpieczyć złącza przed obciążeniami mechanicznymi (np. za pomocą opasek zaciskowych) oraz przestrzegać minimalnych promieni gięcia przewodu, aby zachować klasę szczelności IP.
Kątowe złącza M12 stanowią niezawodne rozwiązanie do każdej instalacji przemysłowej, wymagającej pewnego i szybkiego połączenia w ograniczonej przestrzeni.
