Męski prosty – żeński proste
M12 – M12, 5-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

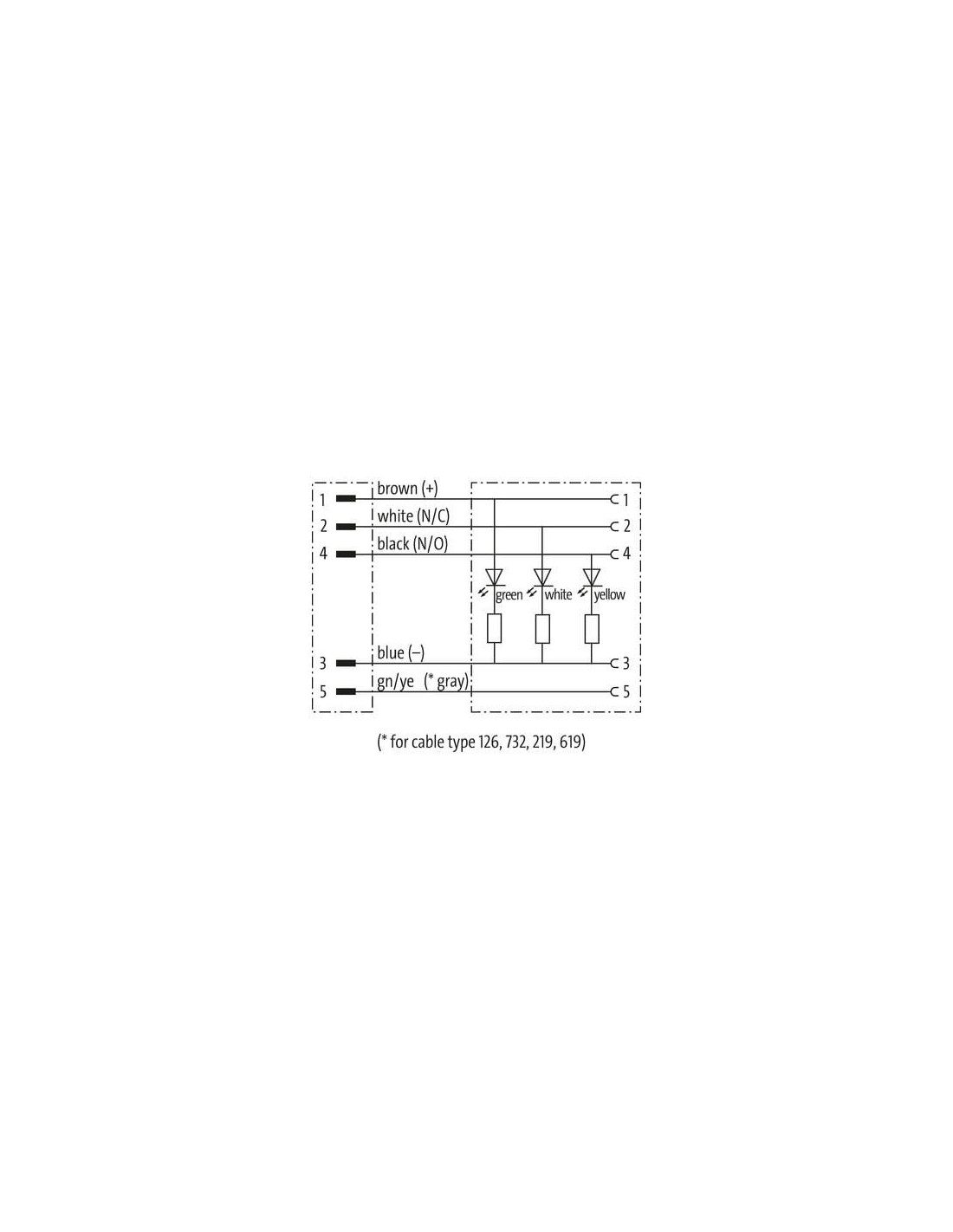

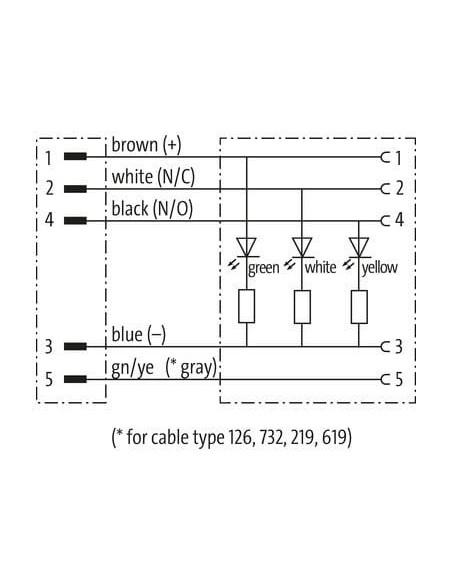

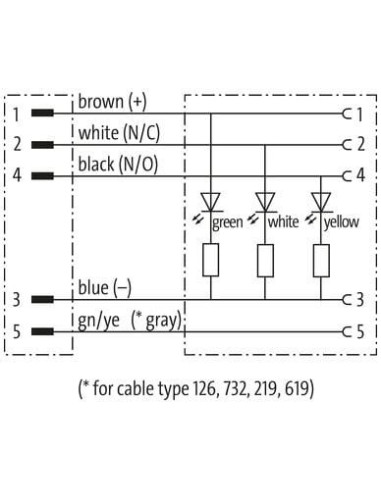

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przemysłowy przewód M12 męski 0° / M12 żeński 0° LED – 7000-40042-6350100
Przewód połączeniowy M12 męski 0° / M12 żeński 0° o długości 1 metra, wyposażony w zaawansowane wskaźniki LED, to niezawodny komponent przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji maszyn i urządzeń. Produkt wyróżnia się wysoką wytrzymałością mechaniczną oraz precyzyjnym wykonaniem, gwarantując niezawodne łączenie sygnałów i zasilania w trudnych warunkach przemysłowych.
Złącza M12 – uniwersalność i bezpieczeństwo w przemysłowych instalacjach
Złącza M12 to standardowe rozwiązanie w automatyce przemysłowej, oferujące łatwość montażu oraz kompatybilność z szeroką gamą urządzeń. Prezentowany produkt to przewód z prostym wtykiem męskim oraz prostym gniazdem żeńskim (oba o kodowaniu A, 5-pinowe), umożliwiający szybkie i szczelne połączenie nawet w wymagających aplikacjach. Wysoki stopień ochrony IP65/IP66K/IP67 zapewnia odporność na pył, wodę oraz czasową immersję, co sprawia, że przewód sprawdza się w intensywnie użytkowanych obszarach produkcyjnych.
Wskaźniki LED dla szybkiej diagnostyki
Unikalną cechą przewodu są zintegrowane wskaźniki LED (kolory: biały, zielony, żółty), które umożliwiają błyskawiczną diagnostykę stanu połączeń i przesyłanych sygnałów. Jest to szczególnie przydatne w nowoczesnych liniach produkcyjnych, gdzie szybka identyfikacja ewentualnych usterek pozwala ograniczyć przestoje oraz zwiększyć wydajność pracy.
Wytrzymałość, odporność i wszechstronność zastosowań
- Przewód o długości 1 m wykonany z elastycznego i odpornego na czynniki chemiczne oraz oleje materiału PUR (poliuretan), zapewniającego trwałość nawet przy intensywnym użytkowaniu.
- Prąd roboczy do 4 A oraz zakres napięcia roboczego 18–30 V DC umożliwiają przesył zasilania i sygnałów dla układów automatyki.
- Szeroki zakres temperatury pracy: od -25°C do +85°C dla przewodu oraz do -40°C w przypadku kabla w stanie stałym – nadaje się do zastosowań zarówno w niskich, jak i wysokich temperaturach.
- Wysoka odporność mechaniczna: wzmocniona konstrukcja, powłoka niklowana, skręcane złącza i zabezpieczenie przeciwwstrząsowe.
- 5-żyłowy przewód z odpowiednią kolorystyką i opisem – łatwy w identyfikacji i podłączaniu w systemach sterowania.
- Odporność na promieniowanie UV, płomienie i oleje – możliwość zastosowania w środowiskach zewnętrznych oraz w przemyśle spożywczym, chemicznym i motoryzacyjnym.
Typowe zastosowania kabla M12 LED 7000-40042-6350100
Przewód M12 męski 0° / M12 żeński 0° LED znajduje zastosowanie w:
- systemach automatyki przemysłowej,
- czujnikach i siłownikach,
- maszynach pakujących,
- robotyce przemysłowej,
- systemach transportowych i logistycznych,
- aplikacjach wymagających monitorowania sygnałów za pomocą wskaźników LED.
Wysoka uniwersalność oraz trwała konstrukcja przekładają się na możliwość stosowania w nawet najbardziej wymagających środowiskach pracy.
Podsumowanie kluczowych właściwości
- Złącza M12 5-pin prosty/prosty (męski/żeński)
- Przewód PUR, 1 m, 5-żyłowy, odporny na oleje i chemikalia
- Wskaźniki LED: biały, zielony, żółty
- Stopień ochrony: IP65, IP66K, IP67
- Zakres temperatur -25°C do +85°C (przewód), do -40°C (kabel stały)
- Odporność na promieniowanie UV, płomienie oraz dynamiczne obciążenia mechaniczne
- Idealny do automatyki i przemysłu
