Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

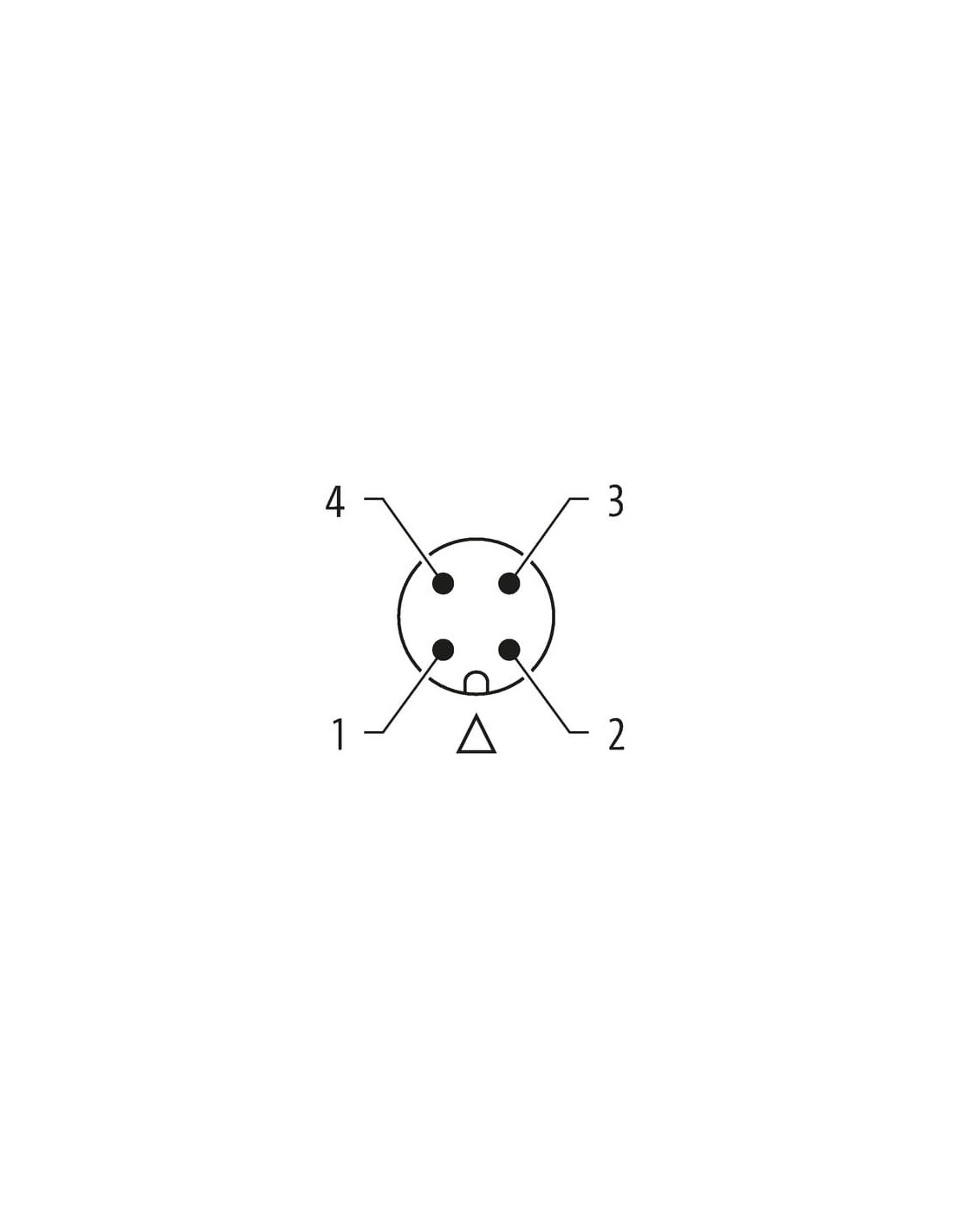

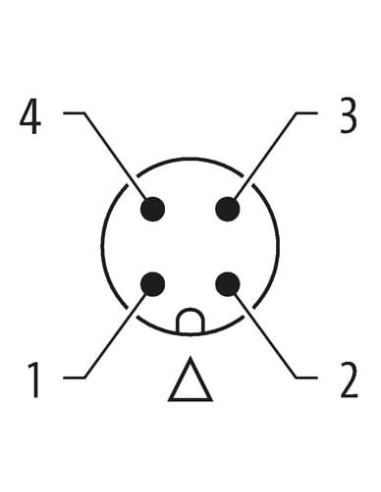

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy

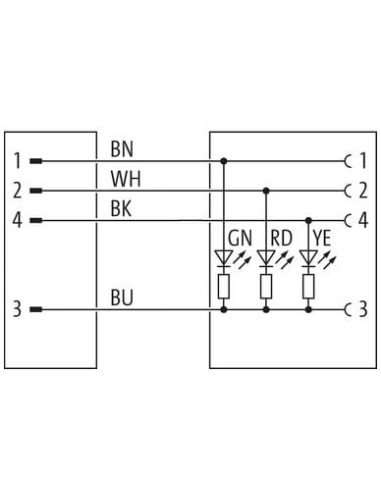

| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

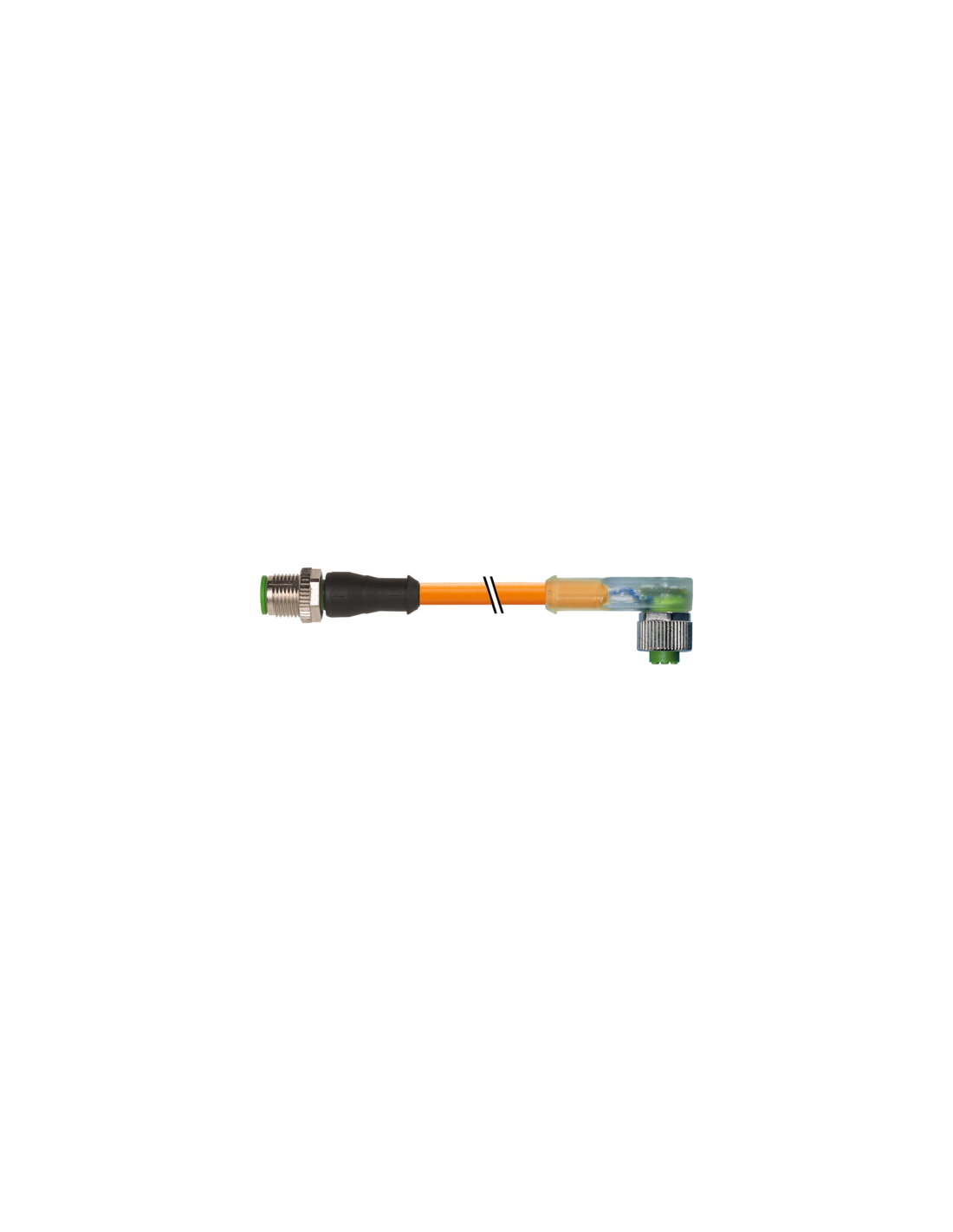

Złącze M12 męskie 0° / M12 żeńskie 90° z LED – przewód sygnałowy i zasilający
Złącze M12 męskie 0° / M12 żeńskie 90° LED (kod produktu: 7000-40343-8460060) to zaawansowane rozwiązanie dla połączeń elektrycznych w automatyce przemysłowej. Produkt wyposażony jest w przewód o długości 0,6 m, zakończony z jednej strony prostym złączem męskim, a z drugiej — kątowym złączem żeńskim M12. Złącza czteropinowe są kodowane zgodnie z normą DIN EN 61076-2-101 (A-kodowanie), co umożliwia niezawodne przesyłanie sygnałów i zasilania.
Zalety złącza M12 z wskaźnikami LED
Wyróżniającą cechą produktu są trzy diody LED w złączu żeńskim (kolory: czerwony, zielony, żółty), które umożliwiają łatwą diagnostykę stanu pracy (powiadamianie o obecności sygnału i zasilania). Wskaźniki LED znacznie usprawniają serwisowanie i rozpoznawanie usterek w instalacjach przemysłowych.
- Wytrzymała konstrukcja – obudowa z tworzywa PUR zapewnia odporność chemiczną na oleje i czynniki środowiskowe.
- Wysoki stopień ochrony – IP65, IP66K, IP67 gwarantują bezpieczeństwo nawet w trudnych warunkach przemysłowych.
- Odporność mechaniczna – złącza wyposażone są w metalowe gwinty, posiadające blokadę przeciwdrganiową.
- Pozłacane styki – niskie opory kontaktowe oraz wydłużona trwałość złącza.
- Kolejność przewodów czytelnie oznaczona, zgodnie z normami branżowymi.
Możliwości zastosowania przewodu M12 0°/90° z diodami LED
Złącza M12 są szeroko wykorzystywane w automatyce przemysłowej, szczególnie w rozdzielczo-sygnałowych połączeniach czujników, siłowników oraz wyjść i wejść cyfrowych maszyn i urządzeń produkcyjnych. Kabel o wysokiej elastyczności i odporności na zginanie nadaje się do dynamicznych aplikacji (prowadzenie w trasach ruchomych, C-track, poziom skomplikowania do 10 milionów cykli gięcia).
- Automatyka przemysłowa – połączenia sygnałowe i zasilające.
- Maszyny, linie montażowe i transportowe.
- Sterowniki PLC, rozdzielacze i panele operatorskie.
- Zastosowania w trudnych środowiskach – odporność na oleje, substancje chemiczne, płomienie oraz iskrzenie spawalnicze.
- Budowa maszyn, automotive, logistyka produkcji.
Wytrzymałość i bezpieczeństwo złączy M12 z przewodem PUR
Przewód PUR (pomarańczowy, odporny na ścieranie, chemikalia i promieniowanie UV) zapewnia stabilność elektryczną i mechaniczną również podczas pracy w szerokim zakresie temperatur od -40°C do +90°C. Żyły skrętkowe miedziane gwarantują niezawodne przewodzenie sygnału oraz napięcia do 300V AC i prąd do 4,8A na żyłę.
Produkt spełnia wymagania certyfikatów branżowych (cURus, CE, VASS 6) zgodnie z MgU-I-B09-41, co gwarantuje jakość i możliwość stosowania w branży motoryzacyjnej oraz konstrukcyjnej.
Główne cechy produktu – złącze M12 męskie/żeńskie z LED
- Kątowy kabel 0,6 m, M12 męski prosty / M12 żeński 90°.
- Wskaźnik LED sygnału (trzy kolory) w złączu 90°.
- Odporność na oleje, chemikalia i płomienie.
- Wysoka elastyczność i wytrzymałość mechaniczna.
- Obudowa Safe-Cover, niklowana, blokada cynkowa.
- Zgodność z normą DIN EN 61076-2-101 (M12).
- Zabezpieczenie przed drganiami i uszkodzeniami mechanicznymi.
Złącze M12 męskie 0° / M12 żeńskie 90° LED 7000-40343-8460060 to uniwersalne i niezawodne rozwiązanie do zastosowań w systemach automatyki, zapewniające szybką identyfikację stanów roboczych oraz niezawodny przesył sygnałów i zasilania w trudnych warunkach przemysłowych.
