Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

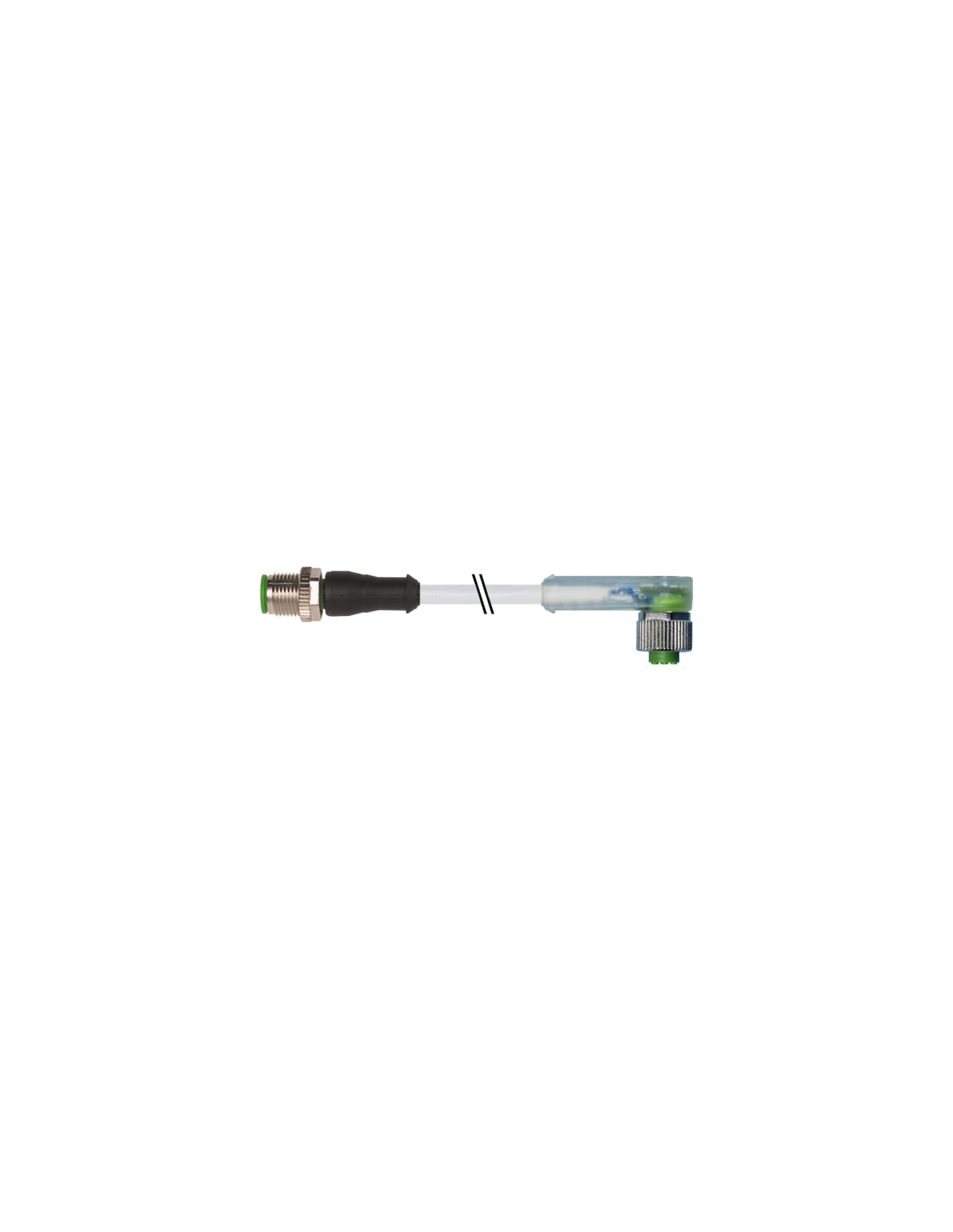

Konektor M12 męski prosty - M12 żeński kątowy 7000-40341-2340500: Przemysłowe połączenie w kompaktowej formie
Konektor M12 męski prosty – żeński kątowy (kod produktu: 7000-40341-2340500) to wysokiej jakości, czteropinowy przewód połączeniowy przeznaczony do niezawodnych instalacji automatyki przemysłowej. Oferowane połączenie prostego złącza męskiego z kątowym złączem żeńskim umożliwia łatwe podłączenie urządzeń w trudno dostępnych miejscach, gdzie przestrzeń montażowa jest ograniczona.
Zastosowanie konektora M12 w automatyce i przemyśle
Konektory M12 powszechnie wykorzystuje się w automatyce przemysłowej, robotyce, maszynach produkcyjnych oraz na stanowiskach zautomatyzowanych. Kabel spełnia rygorystyczne wymagania środowiskowe, zapewniając pełne bezpieczeństwo przesyłu sygnałów i zasilania, nawet w miejscach narażonych na wilgoć, oleje i chemikalia.
- Automatyczne linie produkcyjne i stanowiska zrobotyzowane
- Maszyny pakujące, sortujące oraz CNC
- Sensory, czujniki, siłowniki i przekaźniki
- Zastosowania zewnętrzne i wewnętrzne – wysoki stopień ochrony IP65/IP66K/IP67
Zalety techniczne i konstrukcyjne przewodu z konektorami M12
Konektor kablowy posiada obudowę z odpornego tworzywa sztucznego oraz metalowe elementy zabezpieczone powłoką niklowaną. Taka konstrukcja zapewnia trwałość połączenia i wysoką odporność na uszkodzenia mechaniczne, drgania oraz czynniki szkodliwe, takie jak oleje czy chemikalia. Wysoka szczelność gwarantuje stopień ochrony IP65, IP66K, IP67, co pozwala na pracę w wymagających warunkach przemysłowych.
- Długość kabla: 5 m – optymalna do większości aplikacji automatyki
- PUR – odporny na ścieranie, elastyczny płaszcz kablowy
- 4-pinowe złącze – uniwersalne zastosowanie do sygnałów i zasilania
- 3 x diody LED (zielona, biała, żółta) – czytelna sygnalizacja stanów pracy
- Bezhalogenowy, wolny od FCKW, bezołowiowy – bezpieczny dla środowiska
- Konstrukcja wstrząsoodporna i łatwy montaż dzięki radełkowanej nakrętce
Bezpieczna i szybka instalacja przewodu złącznego M12
Dzięki zastosowaniu gwintu M12 x 1 oraz standardu montażowego DIN EN 61076-2-101, przewód zapewnia uniwersalność oraz kompatybilność z większością urządzeń automatyki dostępnych na rynku. Wysoka odporność na płomień i oleje gwarantuje trwałość, nawet przy intensywnym użytkowaniu.
- Odporność na temperaturę: -25°C do +85°C (ogólny zakres pracy)
- Minimalny promień gięcia: 5 x średnica zewnętrzna
- Zaawansowana ochrona przed przeciążeniem i przepięciem (0,8 kV pik napięciowy)
Wysoka funkcjonalność i czytelność podłączeń
Przewód posiada schemat połączeń z wyraźnie oznaczonymi pinami, co znacząco przyspiesza prawidłową instalację oraz ogranicza ryzyko pomyłek montażowych. Diody LED na złączu zapewniają wizualną kontrolę stanu każdego styku – to idealne rozwiązanie do szybkiej diagnostyki podczas eksploatacji systemu automatyki.
M12 – Standard niezawodności w instalacjach automatyki
Konektor M12 męski prosty – M12 żeński kątowy gwarantuje odporność, niezawodność i wygodę użytkowania w profesjonalnych aplikacjach przemysłowych. Uniwersalne zastosowanie w środowisku przemysłowym oraz szeroka kompatybilność sprawiają, że przewód ten stanowi doskonały wybór zarówno dla integratorów, jak i serwisantów systemów automatyki.
