Męski prosty – żeński 90°
M12 – M12, 8-piny
ekranowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 40 m |
| Family construction form | M12 |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Identyfikacja przewodu | 717 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Cable weigth | 66 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

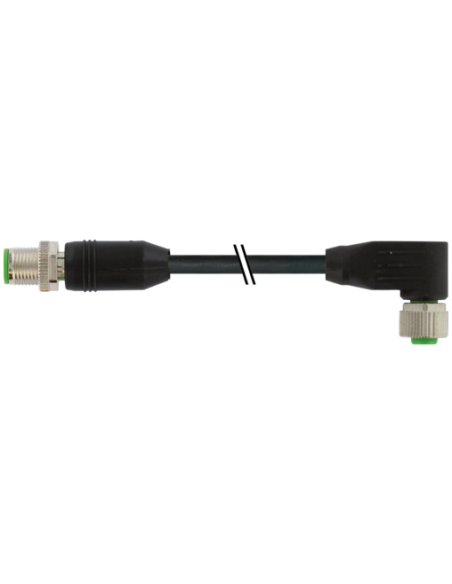

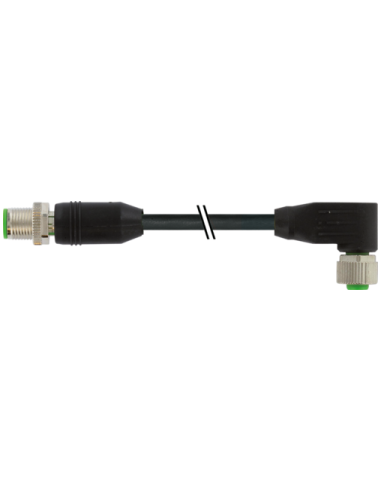

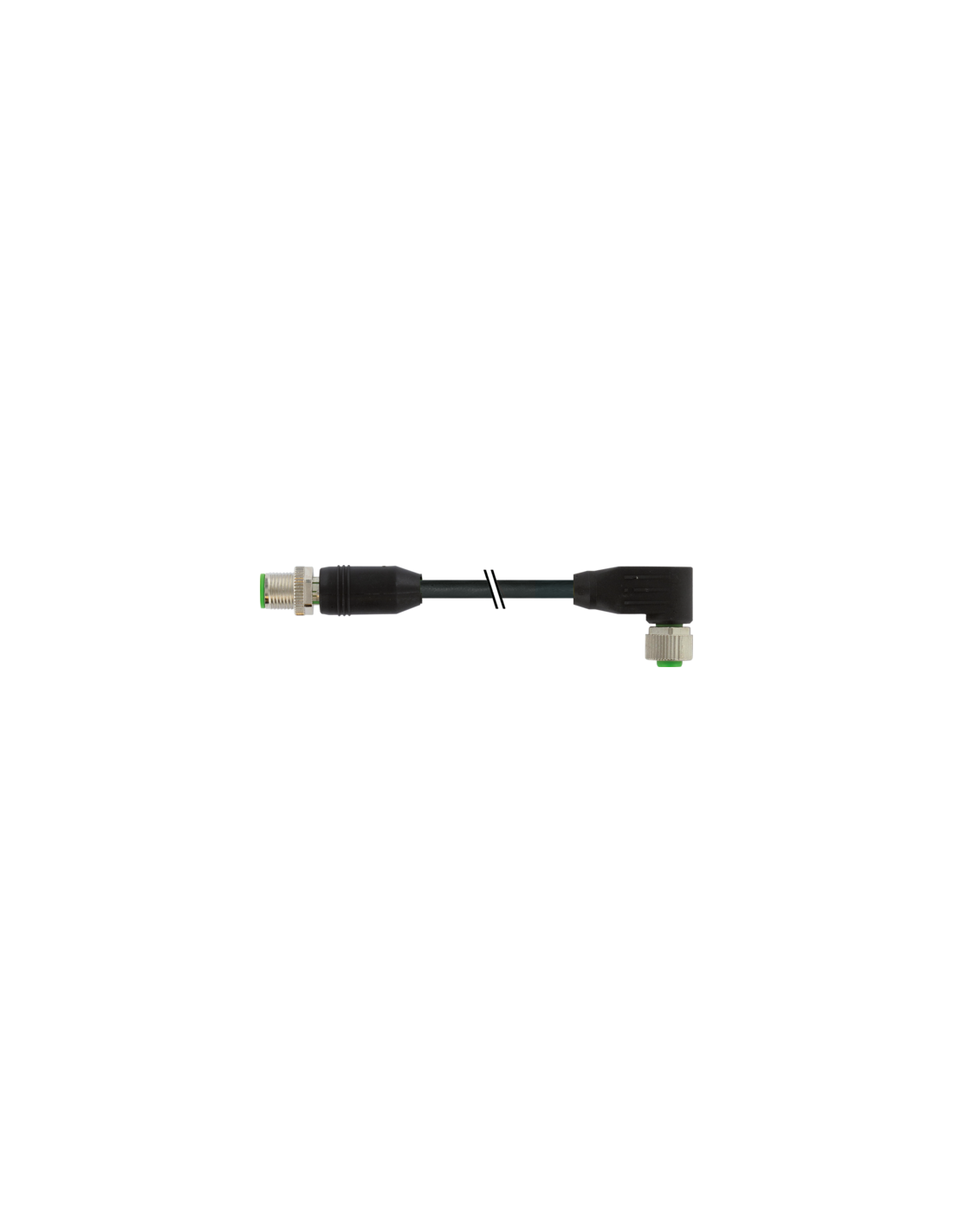

Kabel M12 męski 0° / M12 żeński 90° ekranowany (kod produktu: 7000-48051-7174000) to specjalistyczny przewód połączeniowy, dedykowany do wymagających aplikacji przemysłowych.
Złącza M12 należą do najpopularniejszych rozwiązań w automatyce przemysłowej, systemach sterowania, czujnikach oraz systemach transmisji sygnałów i danych. W prezentowanej konfiguracji jedno złącze jest proste (męskie), a drugie kątowe 90° (żeńskie), co umożliwia wygodną instalację nawet w trudno dostępnych miejscach oraz rozdzielniach o ograniczonej przestrzeni.
Kabel M12 8-pinowy ekranowany doskonale sprawdzi się w środowiskach narażonych na zakłócenia elektromagnetyczne, gdzie wymagana jest wysoka niezawodność transmisji sygnałów. Typowe zastosowania to:
Dzięki długości aż 40 metrów przewód umożliwia łączenie urządzeń nawet na dużych odległościach, przy zachowaniu pełnej integralności sygnału.
Kabel ekranowany, dzięki zastosowaniu oplotu miedzianego (pokrytego cyną), zapewnia skuteczną ochronę przed zakłóceniami EMC (elektromagnetycznymi), co przekłada się na wysoką jakość transmisji danych nawet w środowiskach przemysłowych o dużym natężeniu pracy urządzeń elektrycznych i elektronicznych.
W załączonych materiałach graficznych znajdują się pełne schematy połączeń pinów (pinout) dla złącz M12 (8-pin) oraz czytelna instrukcja instalacji (wymiary złącz, tolerancje długości kabli).
Gotowy kabel M12 eliminuje konieczność własnoręcznego konfekcjonowania przewodów, gwarantując szczelność oraz wygodę i szybkość montażu przy zachowaniu pełnej klasy ochrony IP.
Kabel połączeniowy M12 męski prosty – M12 żeński kątowy ekranowany to niezawodne i trwałe rozwiązanie dla każdego systemu automatyki, gwarantujące wysoką jakość i sprawność połączeń w każdej aplikacji przemysłowej.
