Męski prosty – żeński proste
M8 – M8, 3-piny

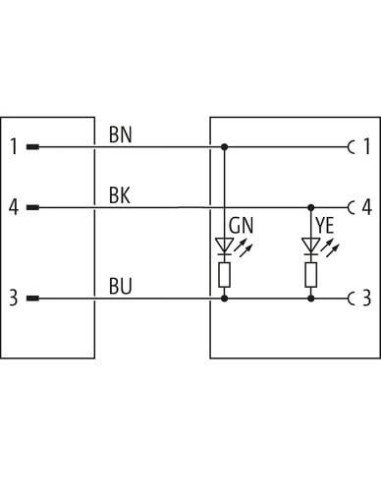

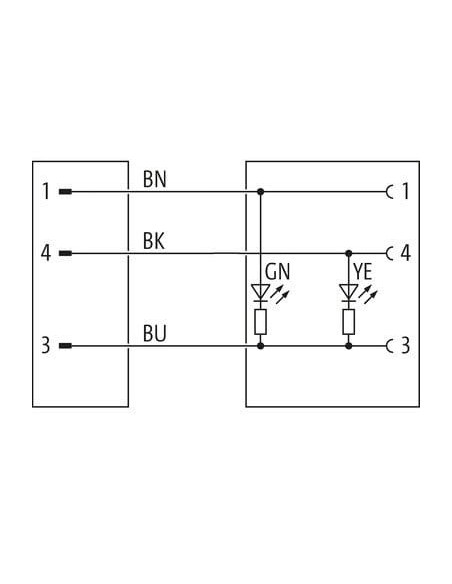

LED (żółta/zielona)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

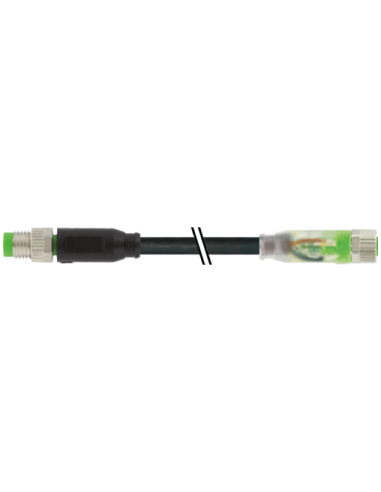

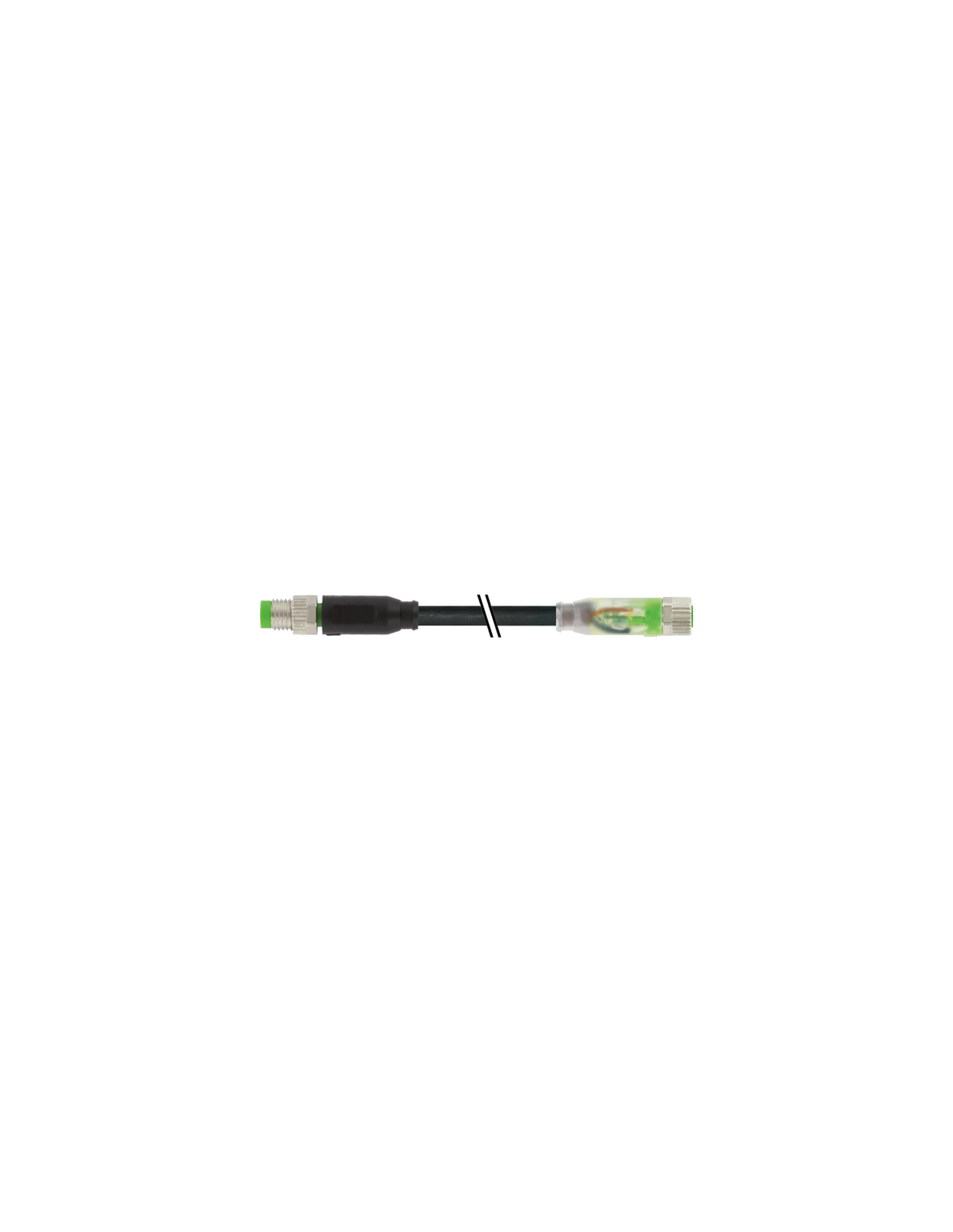

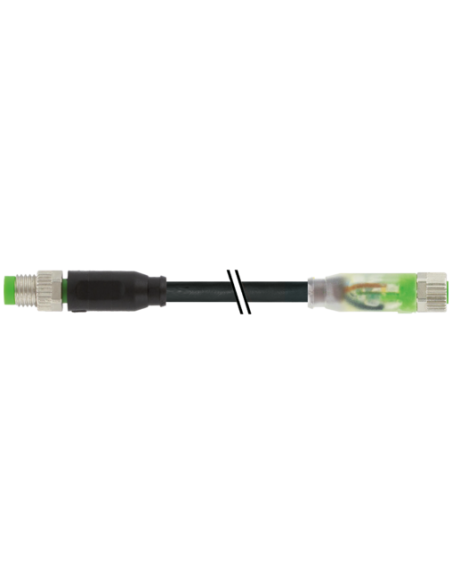

Złącze przewodowe M8 męski/żeński 0° z diodami LED – 3 piny, kabel 7,5 m
Przewód połączeniowy M8 męski 0° / M8 żeński 0° z sygnalizacją LED to rozwiązanie przeznaczone do niezawodnych połączeń w aplikacjach automatyki przemysłowej, sterowania maszyn oraz systemach czujników. Produkt o kodzie 7000-88002-6300750 zapewnia wysoką jakość transmisji sygnałów i zasilania, a także wytrzymałość mechaniczną i chemiczną.
Charakterystyka przewodu M8 LED – trwałość i bezpieczeństwo
Wbudowane dioda LED (zielona i żółta) umożliwia łatwą wizualizację stanu pracy sygnałów, co ułatwia diagnostykę oraz bieżącą obsługę systemów automatyki. Dzięki stopniowi ochrony IP67 złącze nadaje się do zastosowań w trudnych warunkach przemysłowych, gwarantując ochronę przed pyłem i zanurzeniem w wodzie podczas poprawnej instalacji.
Typowe zastosowania przewodu M8 z LED
- Automatyka przemysłowa i robotyka – do podłączania czujników, elementów wykonawczych oraz modułów wejść/wyjść.
- Przemysł spożywczy, farmaceutyczny i chemiczny – dzięki odporności na chemikalia i oleje przewód sprawdzi się w agresywnym środowisku.
- Maszyny produkcyjne, linie montażowe – idealny do szybkiego i pewnego łączenia elementów ruchomych lub wymagających częstej wymiany.
- Instalacje zewnętrzne – odporność na promieniowanie UV i czynniki atmosferyczne.
Zalety złącza M8 męski/żeński 3-piny z LED
- Sygnalizacja LED – łatwa diagnostyka dzięki wyraźnemu oznaczeniu stanu przewodu.
- Odporność na chemikalia i oleje – konstrukcja z PUR oraz solidne uszczelnienie gwarantują długą żywotność w wymagających warunkach.
- Elastyczność – długość przewodu 7,5 m umożliwia zastosowanie w szerokim zakresie instalacji.
- Stabilne połączenie – pozłacane styki i ergonomiczne nakrętki zapewniają spójność sygnału oraz odporność na drgania.
- Wytrzymałość mechaniczna – powłoka PUR sprawia, że kabel jest odporny na skręcanie i wielokrotne zginanie.
- Bezpieczeństwo – zgodność z normami DIN EN 61076-2-114 (M8), UL oraz wysoką odpornością na przepięcia.
Możliwości zastosowania i montaż przewodu M8 męski/żeński LED
Dzięki kompaktowym wymiarom złącza (M8 x 1, długość złącza prostego: 32,5-39 mm) produkt sprawdzi się zarówno w zabudowie maszyn, szafach sterowniczych, jak i w urządzeniach mobilnych. Uniwersalny gwint oraz ergonomiczna, radełkowana nakrętka z tworzywa gwarantują szybki, pewny montaż, a także skuteczne zabezpieczenie przed odkręceniem pod wpływem drgań (moment dokręcenia 0,4 Nm).
Parametry użytkowe i trwałość instalacji
- Trójżyłowy przewód z żyłami 0,25 mm², wykonany jako skrętka miedziana (32 druciki/żyła) – zapewnia dobrą przewodność i odporność na łamanie.
- Izolacja: polipropylen (PP), bezhalogenowy, bez kadmu i bezołowiowy – zwiększa bezpieczeństwo aplikacji.
- Dopuszczalny zakres temperatury pracy: od -40°C do +90°C (w zależności od trybu pracy).
- Możliwość wielomilionowych cykli gięcia i skręcania – idealny do aplikacji ruchomych, C-track.
Złącze przewodowe M8 0° LED 3-piny to wszechstronne rozwiązanie do instalacji automatyki przemysłowej, wymagające sygnalizacji stanu, odporności na trudne warunki oraz szybkiego montażu.
