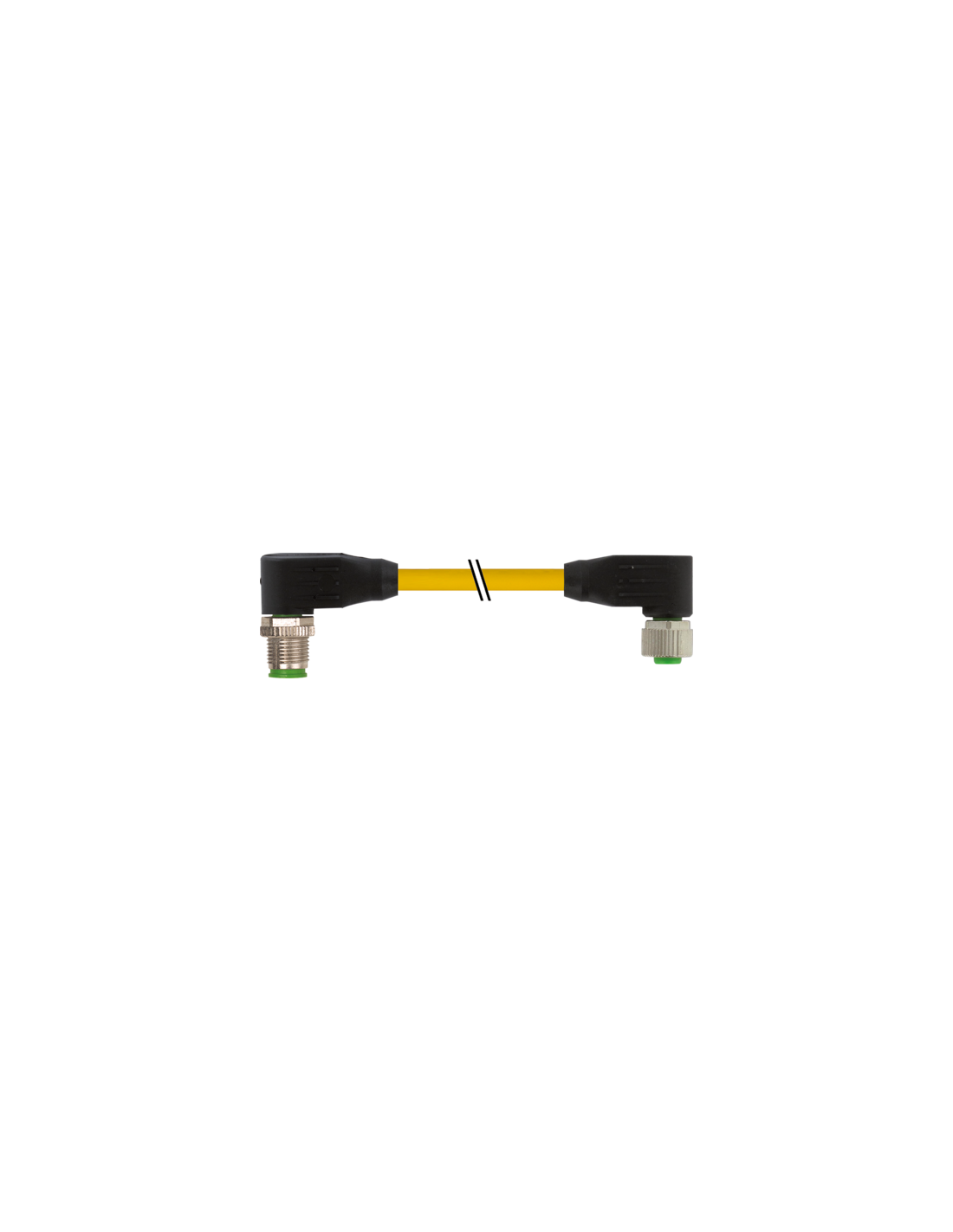

Męski 90° – żeński 90°
Przewód zatwierdzony dla 600 V
M12 – M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 161 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

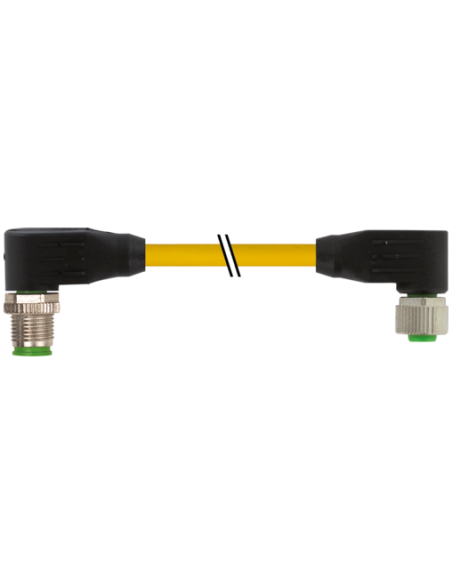

Kabel M12 żeński 90° / M12 żeński 90° 7700-40281-1610100 to wysokiej jakości przewód przeznaczony do wymagających aplikacji przemysłowych oraz automatyki. Posiada złącza kątowe typu M12 (męskie i żeńskie), wyposażone w 5 pinów z kodowaniem typu A, co zapewnia stabilne i niezawodne połączenie nawet w trudnych warunkach pracy. Zastosowanie złącz w wersji kątowej umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni.
Przewód M12 – M12 został stworzony z myślą o bezpiecznym przesyłaniu sygnałów oraz zasilania w środowiskach przemysłowych. Obudowa wykonana z tworzywa sztucznego PUR charakteryzuje się wysoką odpornością na działanie chemikaliów oraz olejów, natomiast powłoka blokady została pokryta niklem, co dodatkowo zwiększa ochronę mechaniczną. Przewód spełnia rygorystyczne normy ochrony IP65, IP66K oraz IP67, gwarantując nieprzepuszczalność dla pyłu i wody po prawidłowym montażu.
Złącze kablowe M12 90° męskie – M12 90° żeńskie stanowi uniwersalne rozwiązanie dla:
Solidna konstrukcja kabli M12 pozwala na ich stosowanie w szerokim zakresie temperatur: od -40°C do +105°C podczas pracy stacjonarnej oraz od -20°C do +90°C podczas pracy w ruchu. Promień zgięcia wynosi odpowiednio 10× średnica przewodu (praca stała) i 15× średnica (praca dynamiczna), co zapewnia długowieczność nawet przy intensywnym użytkowaniu. Kabel wykazuje doskonałą odporność na płomienie, benzynę oraz oleje – potwierdzają to normy UL 1581, IEC 60332-2-2, DIN EN 60811-404.
Standardowa długość kabla to 1 m. Inne długości kabli są dostępne na zamówienie – istnieje możliwość dostosowania produktu do indywidualnych potrzeb instalacyjnych. Odpowiedni dobór materiałów oraz parametrów elektrycznych zapewnia kompatybilność z normami przemysłowymi oraz długą żywotność instalacji.
Poniżej przedstawiono schemat pinów oraz przypisane im kolory przewodów, co ułatwia prawidłowe zaprojektowanie i wykonanie okablowania w automatyce przemysłowej.

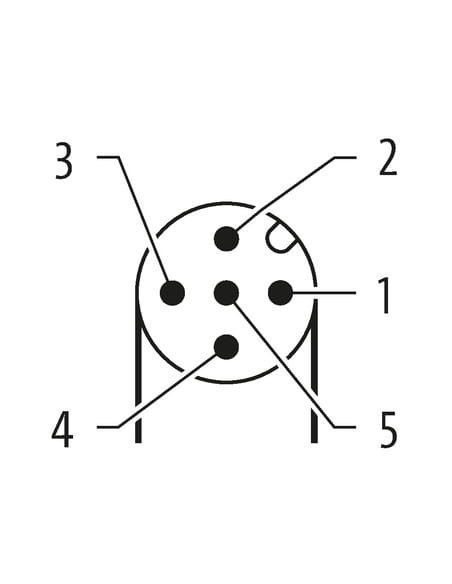

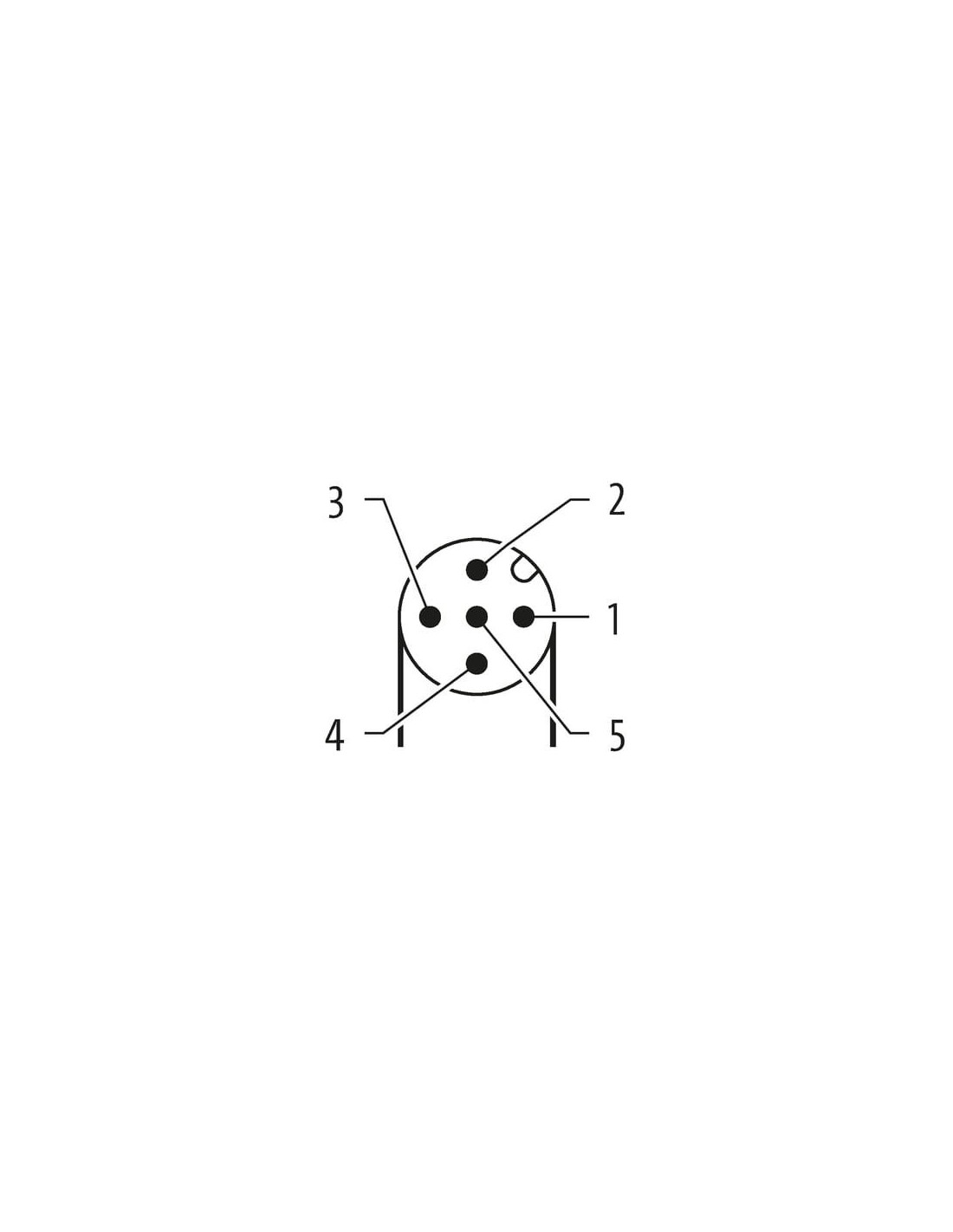

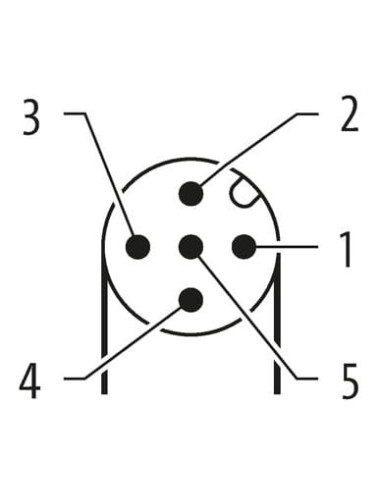

Podłączenie pinów (standard A):
Dzięki przemyślanej konstrukcji oraz odporności na trudne warunki środowiskowe, kabel M12 z kątowymi złączami to gwarancja solidnego i bezawaryjnego połączenia dla każdego systemu przemysłowego.
