Dostępny

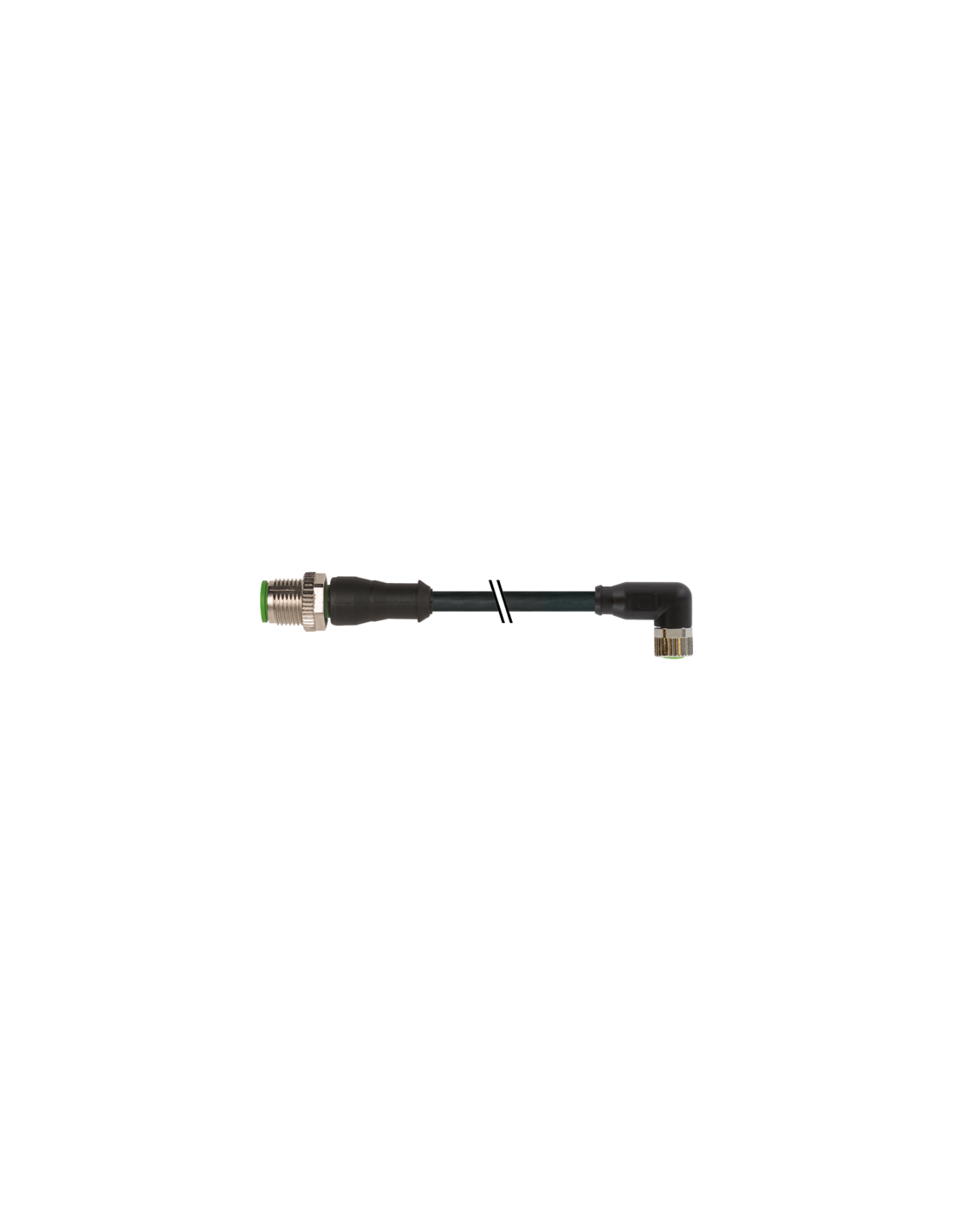

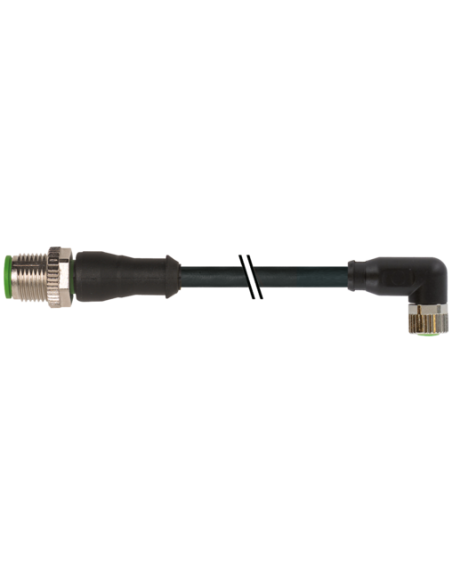

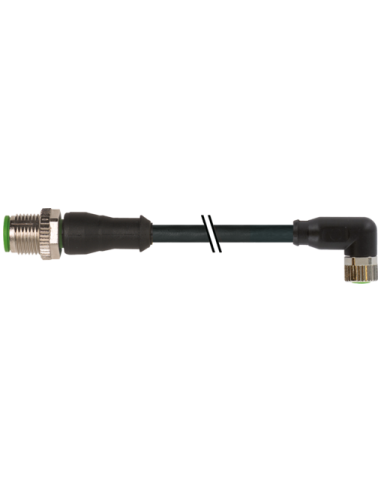

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kablowe M12 męski prosty / M8 żeński kątowy 90° – rozwiązania dla automatyki
Przewód połączeniowy M12 męski prosty – M8 żeński kątowy 90° o długości 4 metrów (kod produktu: 7000-40601-6100400) stanowi niezawodny element połączeniowy wykorzystywany w systemach automatyki przemysłowej, systemach sensorowych oraz instalacjach maszyn i linii produkcyjnych. Złącza przemysłowe M12 oraz M8 cieszą się powszechnym zastosowaniem dzięki odporności na warunki środowiskowe oraz szybkiemu i pewnemu montażowi.
Zastosowanie przewodu M12/M8 w instalacjach przemysłowych
Omawiany przewód doskonale sprawdza się w aplikacjach wymagających przesyłu sygnałów i zasilania w trudnych warunkach przemysłowych. Typowe zastosowania to:
- Automatyka maszyn – podłączenie czujników, siłowników, enkoderów
- Systemy transportowe i produkcyjne
- Systemy wizyjne oraz robotyka
- Przemysł spożywczy, motoryzacyjny, opakowaniowy
- Infrastruktura przemysłowa – rozdzielnice, panele sterownicze
Opis budowy i zalety złącza M12/M8
Kabel połączeniowy wyposażony jest w:
- Prosty wtyk M12 (męski, 3-piny) z gwintem M12 x 1 i kluczem SW13
- 90-stopniowy kątowy wtyk M8 (żeński, 3-piny) z gwintem M8 x 1 i kluczem SW9
- Mocna obudowa z tworzywa PUR, odporna na oleje i czynniki chemiczne
- Kodowanie typu A dla poprawności połączeń
- Stopień ochrony IP65, IP66K, IP67 gwarantuje wysoką odporność na pył i wodę
Dzięki kątowej konstrukcji wtyczki M8 przewód idealnie nadaje się do miejsc o ograniczonej przestrzeni montażowej oraz tam, gdzie wymagane jest poprowadzenie kabla wzdłuż urządzenia lub szafy sterowniczej.
Cechy przewodu – trwałość i bezpieczeństwo użytkowania
Kabel wykonany jest z materiałów wysokiej jakości – PUR i PVC, które charakteryzują się podwyższoną odpornością na ścieranie, promieniowanie UV oraz różnorodne substancje chemiczne. Główne zalety to:
- Odpowiedni do pracy w zakresie temperatur od -25°C do +85°C dla złączy oraz od -30°C do +80°C dla samego kabla
- 3 żyły o przekroju 0,25 mm² oraz oznaczenia kolorystyczne ułatwiające szybkie podłączanie: brązowy (BN), niebieski (BU), czarny (BK)
- Możliwość zastosowania w peszlach ochronnych (Ø 6,5 mm – M8, Ø 10 mm – M12)
- Podwyższona wytrzymałość na zginanie – promień zgięcia od 5x średnicy zewnętrznej (stały) do 10x (praca w ruchu)
- Bezołowiowy, wolny od kadmu, FCKW oraz silikonu
- Posiada certyfikat cURus
Bezpieczne i pewne połączenie – szczegóły użytkowania
Zastosowanie pozłacanych styków minimalizuje ryzyko awarii, zwiększa niezawodność transmisji sygnałów oraz odporność na korozję. Wysoka jakość wykonania przekłada się na długotrwałą żywotność, nawet w warunkach intensywnej eksploatacji. Wersja z plastikową śrubą radełkowaną dodatkowo ułatwia szybki i wygodny montaż bez konieczności użycia narzędzi.
Podsumowanie – dlaczego warto wybrać złącze kablowe M12/M8?
Przewód sygnałowy M12 męski prosty / M8 żeński 90°, 3-piny, 4m to uniwersalne i niezawodne rozwiązanie dla każdego, kto poszukuje solidnych, szczelnych i trwałych połączeń w przemyśle i automatyce. Dzięki certyfikatom oraz spełnianiu norm DIN EN 61076 gwarantowane jest bezpieczeństwo użytkowania w wymagających środowiskach. Doskonale sprawdza się w systemach sterowania, przemyśle spożywczym, motoryzacji oraz innych aplikacjach przemysłowych.
