Męski prosty – żeński proste
M12 – M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 852 |
| Rodzaj przewodu | 5 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 46,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,4 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 74±3 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Liczba żył (zasilanie) | 1 |
| Amount strands wire (Power) | 16 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,5 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Current carrying capacity min. wire (Power) | 6,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 39 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

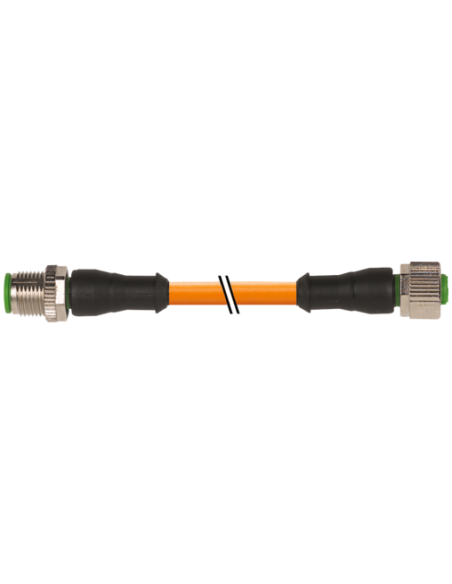

Konektor M12 męski prosty – M12 żeński prosty o długości 7,5 m to wysokiej jakości przewód połączeniowy, który znajduje zastosowanie w przemyśle oraz automatyce. Złącze typu M12 z kodowaniem A i 5 pinami zapewnia uniwersalność oraz szeroką kompatybilność z wieloma urządzeniami przemysłowymi, takimi jak czujniki, siłowniki, sterowniki PLC, rozdzielacze sygnałów czy układy zasilania.
Zastosowanie materiału PUR jako płaszcza zewnętrznego zapewnia wysoką elastyczność oraz odporność na ścieranie, działanie olejów i chemikaliów. Konektor został zaprojektowany, aby spełniać wymagania środowisk o wysokim poziomie zanieczyszczeń, narażonych na działanie substancji agresywnych. Stopień ochrony IP65, IP66K oraz IP67 gwarantuje zabezpieczenie przed kurzem i wilgocią, umożliwiając bezproblemową pracę nawet w trudnych warunkach produkcyjnych.
Złącze proste – proste umożliwia łatwe zbudowanie przedłużenia linii sygnałowej lub zasilającej, zapewniając pewność i szczelność połączeń nawet podczas drgań, dzięki zabezpieczeniu przeciwwstrząsowemu oraz solidnej konstrukcji gwintu M12 x 1. Dodatkową korzyścią jest powłoka Safe-Cover oraz niklowana osłona, która chroni styk przed utlenianiem.
Konektor spełnia rygorystyczne normy jakości i bezpieczeństwa, takie jak DIN EN 61076-2-101 (M12), UL 1581 oraz certyfikat cURus. Napięcie robocze do 125 V AC/DC, a prąd znamionowy do 4 A umożliwiają efektywne zasilanie oraz niezawodne przekazywanie sygnałów. Dzięki szerokiemu zakresowi temperatur pracy (-25 °C do +85 °C dla konektora, -40 °C do +90 °C dla kabla) złącze doskonale sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Przewód 5-żyłowy (brązowy, biały, czarny, niebieski, zielono-żółty) umożliwia identyfikację pinów według typowych standardów przemysłowych, a czytelne oznaczenia ułatwiają poprawny montaż nawet mniej doświadczonym użytkownikom. Pełna dokumentacja i standaryzacja połączeń umożliwiają szybkie wdrożenie zarówno w nowych, jak i istniejących instalacjach.
Szukając uniwersalnego kabla połączeniowego M12 do najbardziej wymagających zastosowań przemysłowych, warto postawić na sprawdzone rozwiązania, które gwarantują trwałość, odporność na warunki otoczenia oraz kompatybilność z szeroką gamą urządzeń automatyki. Konektor M12 męski – M12 żeński prosty, 5-pinowy z 7,5-metrowym przewodem PUR to praktyczne, niezawodne i bezpieczne rozwiązanie w środowiskach przemysłowych i nie tylko.
