Dostępny
Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

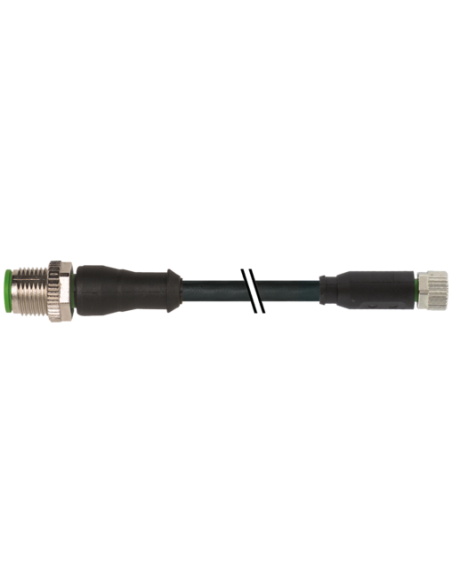

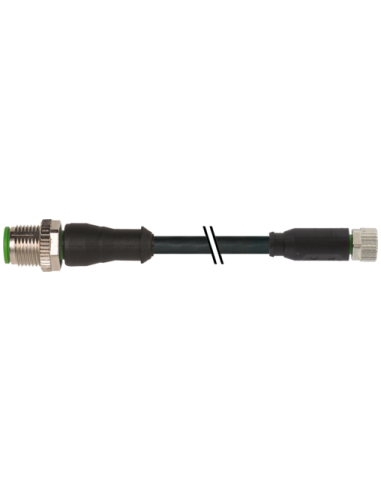

Kabel połączeniowy M12 męski – M8 żeński, 3-piny, 20 m – Kod 7000-40561-6302000
Kabel połączeniowy M12 męski prosty / M8 żeński prosty o długości 20 metrów to uniwersalne i trwałe rozwiązanie do automatyki przemysłowej, systemów czujnikowych oraz aplikacji wymagających niezawodnej transmisji sygnału. Produkt wyróżnia się wysoką odpornością mechaniczną i chemiczną, co czyni go doskonałym wyborem do zastosowań w trudnych warunkach pracy.
Zastosowanie przewodu M12 – M8 w przemyśle i automatyce
Złącze M12 (męskie, proste) oraz złącze M8 (żeńskie, proste) 3-pinowe umożliwiają szybkie i trwałe łączenie czujników, siłowników, urządzeń sterujących oraz elementów automatyki. Standardowe kodowanie A dodatkowo eliminuje ryzyko błędnego podłączenia urządzeń. Kabel znajduje zastosowanie w:
- Systemach automatyki przemysłowej
- Liniach produkcyjnych
- Instalacjach maszynowych
- Układach sterowania i monitoringu
- Zastosowaniach wymagających odporności na oleje i środki chemiczne
Najważniejsze zalety – Kabel M12 męski / M8 żeński
- Odporność na czynniki środowiskowe – stopnie ochrony IP65, IP66K oraz IP67 gwarantują niezawodność w trudnych, wilgotnych i zapylonych warunkach.
- Wytrzymałość mechaniczna – wysokiej jakości powłoka, cynkowy odlew ciśnieniowy oraz wytrzymały płaszcz PUR zapewniają trwałość i bezpieczeństwo użytkowania.
- Bezhalogenowość i bezpieczeństwo – kabel oraz izolacja są wolne od ołowiu, kadmu, FCKW, halogenów i silikonu.
- Szeroki zakres temperatur pracy – od -40 °C do +90 °C (w zależności od typu pracy), co umożliwia zastosowanie nawet w ekstremalnych warunkach.
- Wysoka giętkość i żywotność – idealny do instalacji ruchomych i dynamicznych, z możliwością 10 milionów cykli zgięcia.
Budowa i wszechstronność zastosowania
Kabel o długości 20 metrów wyposażony jest w 3 przewody (skrętka miedziana klasy 6 – 0,25 mm²) w kolorach czarnym, niebieskim i brązowym. Struktura została zaprojektowana z myślą o minimalizacji oporu elektrycznego oraz maksymalnej odporności na uszkodzenia mechaniczne i oddziaływanie chemikaliów, benzyny oraz olejów.
Standardowe normy DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) gwarantują pełną kompatybilność w środowiskach wymagających spełnienia rygorystycznych standardów jakości i bezpieczeństwa.
Możliwości wykorzystania i bezpieczeństwo instalacji przewodu M12 – M8
- Dedykowany do łączenia czujników, siłowników i elementów wykonawczych
- Łatwy montaż i podłączenie – konstrukcja „włożone, przykręcone” oraz instrukcje dotyczące zachowania promieni gięcia
- Wyposażony w solidne złącza śrubowe zabezpieczone przed drganiami
- Zalecana dodatkowa ochrona mechaniczna przy wykorzystaniu opasek kablowych
Typowe parametry techniczne kabla połączeniowego M12 – M8
- Napięcie robocze do 60 V DC / 50 V AC (maks.), prąd znamionowy do 4 A
- Przewód 3-żyłowy, skrętka miedziana goła, przekrój 0,25 mm²
- Obciążalność prądowa (DIN VDE 0298-4): 4,5 A na żyłę
- Wytrzymałość dielektryczna: 2,5 kV/60 s (żyła-żyła i żyła-płaszcz)
Kabel połączeniowy M12 męski prosty / M8 żeński prosty o długości 20 metrów znajduje szerokie zastosowanie w urządzeniach i systemach automatyki, zapewniając niezawodność, trwałość oraz bezpieczeństwo eksploatacji w różnorodnych warunkach przemysłowych.
