Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

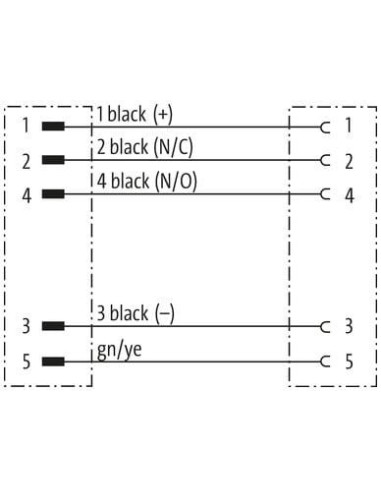

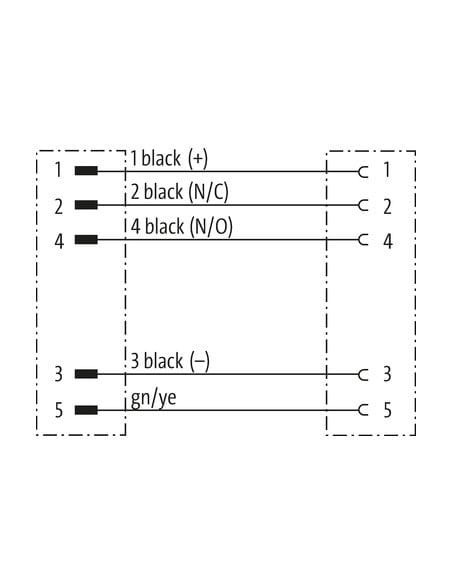

| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 437 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,8 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 2 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

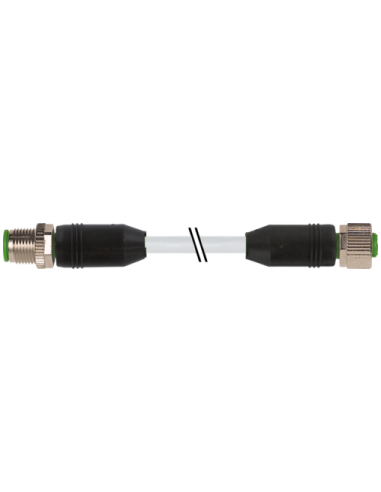

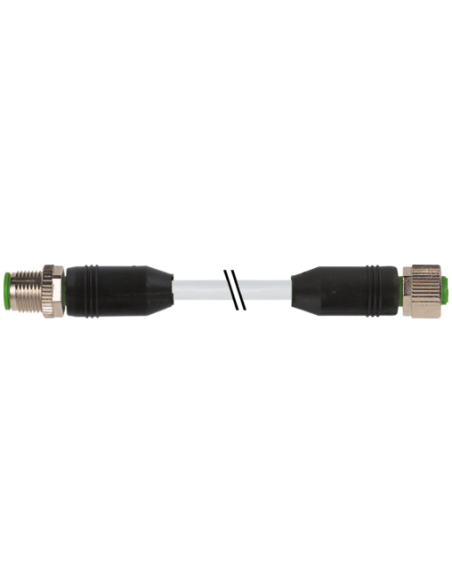

Konektor M12 męski – żeński z prostym złączem, 5-pinowy, 5 m – kod produktu 7999-40041-4370500
Konektor M12 męski – prosty – M12 żeński – prosty to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań przemysłowych, automatyki oraz wszędzie tam, gdzie niezawodność, trwałość i odporność na warunki zewnętrzne mają kluczowe znaczenie. Wersja prostych złączy oraz standardowa długość kabla wynosząca 5 metrów zapewniają elastyczność podczas montażu oraz podłączania urządzeń i maszyn.
Zastosowanie przewodu M12 – uniwersalne połączenia w przemyśle
Przewody M12 5-pinowe są szeroko wykorzystywane w aplikacjach przemysłowych, m.in. do podłączania czujników, siłowników, urządzeń pomiarowych, elementów automatyki oraz systemów sterowania. Doskonale sprawdzają się w środowiskach narażonych na kurz, wilgoć oraz oddziaływanie olejów i innych chemikaliów. Wysoki stopień ochrony IP67 gwarantuje odporność na pył i tymczasowe zanurzenie, co pozwala na bezpieczną pracę nawet w trudnych warunkach produkcyjnych.
- Automatyka przemysłowa – szybkie i niezawodne łączenie czujników, siłowników, wyłączników krańcowych
- Maszyny produkcyjne, linie montażowe – integracja z systemami sterowania PLC, rozdzielniami, rozgałęziaczami
- Robotyka – elastyczne i bezpieczne podłączanie modułów robota
- Systemy transportowe i logistyczne
- Urządzenia laboratoryjne, przemysł spożywczy, farmaceutyczny – odporność na czynniki chemiczne
Budowa konektora M12 – trwałość i bezpieczeństwo połączenia
Złącza wykonane są w standardzie M12 – 5 pinów z kodowaniem A, co pozwala na szybkie i bezbłędne podłączanie bez ryzyka pomyłki styków. Obudowa z wytrzymałego tworzywa sztucznego PUR zapewnia odporność na chemikalia, oleje i ścieranie. Dodatkowo niklowane elementy blokady oraz cynkowy odlew ciśnieniowy gwarantują pewne zamocowanie i długotrwałą eksploatację. Maksymalny moment dokręcenia wynosi 0,6 Nm.
Przewód o przekroju 0,5 mm² i 5 żyłach (czarne + zielono-żółty PE) umożliwia transmisję zasilania oraz sygnałów binarnych lub analogowych. Kabel typu PUR posiada wysoką odporność na przetarcia, czynniki chemiczne i wilgoć, a także spełnia wymagania bezhalogenowe i bezołowiowe.
Najważniejsze zalety i cechy produktu – konektor M12 5-pinowy
- 5-pinowe złącza M12 – uniwersalne zastosowanie do sygnałów i zasilania
- Odporność IP67 – pełna szczelność na pył i wodę (połączenie skręcone)
- Wytrzymała izolacja PUR – odporność na oleje, chemikalia, drgania i ścieranie
- Wytrzymałość temperaturowa: praca w zakresie od -25°C do +85°C (kabel: -40°C do +90°C statycznie)
- Trwałość mechaniczna: wysoka liczba cykli gięcia (do 2 mln cykli C-track)
- Szybka i bezproblemowa instalacja dzięki prostym złączom oraz wyraźnemu oznakowaniu przewodów
- Oznakowanie pinów odpowiada międzynarodowym standardom i pozwala na łatwe podłączenie
Bezpieczeństwo i normy
Konektor M12 zbudowany jest zgodnie z normą DIN EN 61076-2-101 oraz spełnia wymagania standardów IEC i UL w zakresie odporności mechanicznej, ogniowej i elektrycznej, co czyni go niezawodnym rozwiązaniem dla trudnych warunków przemysłowych. Parametry takie jak napięcie robocze do 125 V, prąd do 4 A na styk, odporność na szczytowe przepięcia do 1,5 kV oraz właściwości bezpiecznej izolacji umożliwiają długotrwałą i bezawaryjną pracę urządzeń.
Podsumowanie – profesjonalny przewód M12 do zastosowań przemysłowych
Konektor M12 męski prosty – żeński prosty z kablem o długości 5 m, 5-pinowy, kod 7999-40041-4370500, jest rekomendowany do profesjonalnych instalacji przemysłowych oraz nowoczesnych systemów automatyki, gdzie kluczowe znaczenie mają niezawodność, bezpieczeństwo oraz odporność na wymagające warunki pracy.
