Męski prosty – żeński proste
Przewód zatwierdzony dla 600 V
M12 – M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 162 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

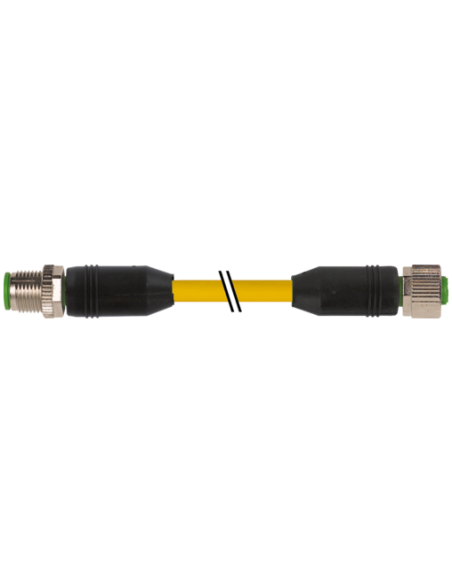

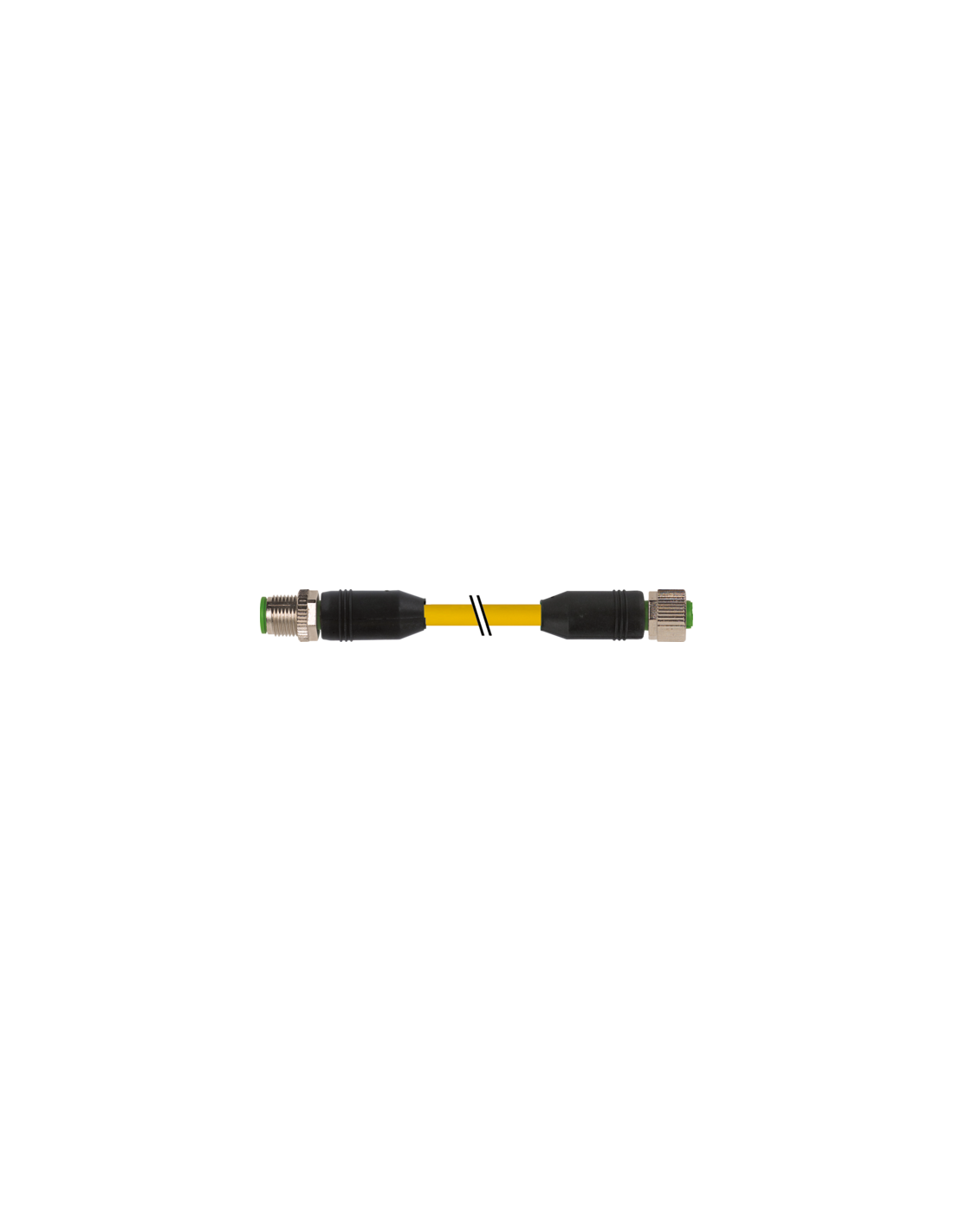

Konektor M12 męski – M12 żeński, 5-pinowy, 10 m – przewód przemysłowy do automatyki
Konektor M12 męski – M12 żeński, prosty o długości 10 metrów to wysokiej jakości przewód połączeniowy, przeznaczony do zastosowań przemysłowych i automatyki. Produkt o kodzie 7700-40041-1621000 charakteryzuje się solidną konstrukcją oraz doskonałą odpornością na trudne warunki eksploatacyjne.
Wytrzymały przewód M12 5-pin – przeznaczenie i zastosowania
Stosowany zarówno w liniach produkcyjnych, systemach automatyki, jak i w aplikacjach transportowych czy robotyce, konektor M12 5-pinowy doskonale sprawdza się wszędzie tam, gdzie wymagane są niezawodne i szybkie połączenia sygnałowe lub zasilające. Produkt zapewnia dużą odporność na czynniki mechaniczne, chemiczne oraz oleje, co czyni go odpowiednim do pracy w trudnym środowisku przemysłowym.
- Automatyka przemysłowa – połączenia czujników, siłowników, elementów wykonawczych
- Transport i logistyka – niezawodne przesyłanie sygnałów sterujących
- Robotyka – elastyczne i bezpieczne połączenia ruchomych elementów
- Przemysł spożywczy, tekstylny, motoryzacyjny
Kluczowe zalety i cechy przewodu M12/M12
- Długość kabla 10 m zapewniająca swobodę montażu nawet w rozbudowanych instalacjach
- 5-pinowe złącza zgodne z normą DIN EN 61076-2-101 (M12)
- Wysoki stopień ochrony IP65, IP66K, IP67 – odporność na pył, wodę oraz płukanie pod wysokim ciśnieniem
- Wytrzymała izolacja: płaszcz z TPE, izolacja z PVC, przewody miedziane
- Odporność na chemikalia i oleje – trwałość w środowisku przemysłowym
- Podwyższone napięcie znamionowe (600 V) oraz prąd do 9 A na żyłę
- Spełnienie standardów UL oraz cURus
- Zabezpieczenie przeciwwstrząsowe i solidne złącza gwarantują stabilność połączenia
Informacje konstrukcyjne – budowa złącza M12
Oba końce przewodu wyposażone są w złącza M12 – jedno męskie, jedno żeńskie (proste), oba w standardzie 5-pinowym (kodowanie A). Złącza posiadają gwint M12 x 1 mm oraz blokadę niklowaną. Przewód ma żółtą izolację zewnętrzną o średnicy 7,75 mm.
- Obudowa z tworzywa PUR, blokada cynkowa odlewana ciśnieniowo
- Kolorystyka żył: czarny, niebieski, biały, szary, żółty
- Przewody: miedziane skrętki 18 AWG
- Maksymalny moment dokręcania złącza: 0,6 Nm
Konektor M12 – bezpieczeństwo, standaryzacja i odporność
Przewód M12 M/M został zaprojektowany z uwzględnieniem najważniejszych norm przemysłowych, spełniając wymagania normy DIN EN 61076-2-101. Odporność na temperatury robocze od -40°C do +105°C (przy instalacji stałej żółtego kabla TPE) pozwala na wykorzystanie w szerokim zakresie zastosowań. Dodatkowo spełnia wymogi dotyczące odporności na płomień, zgodnie z IEC 60332-2-2 oraz UL 1581 FT2.
Podsumowanie – profesjonalny przewód M12/M12 do wymagających aplikacji
Konektor M12 męski – M12 żeński 5-pin, długość 10 m to niezawodne rozwiązanie dla automatyki i przemysłu, gwarantujące prostotę montażu oraz bezpieczeństwo nawet w najtrudniejszych warunkach pracy. Wysoki stopień ochrony, szeroki zakres temperatur, wytrzymałe materiały oraz zgodność z międzynarodowymi normami sprawiają, że przewód doskonale sprawdza się w profesjonalnych instalacjach przemysłowych.
