Męski 90° – żeński proste
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 732 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

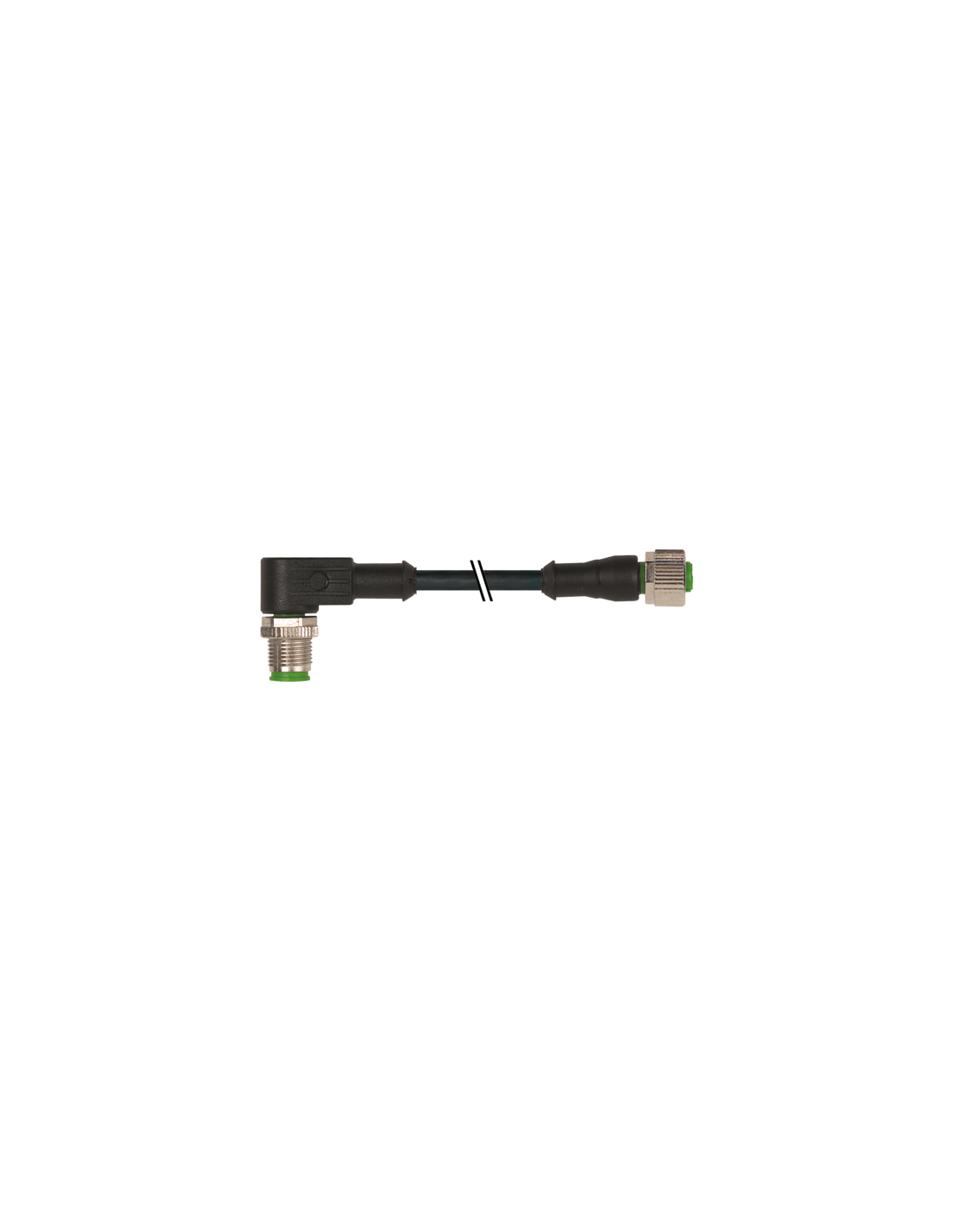

Złącze kablowe M12 męski 90° / M12 żeński 0° 5-pinowe – przewód do automatyki przemysłowej
Złącze kablowe M12 męski 90° / M12 żeński 0° o kodzie produktu 7000-40221-7320300 to specjalistyczny przewód połączeniowy wykorzystywany w branży automatyki przemysłowej. Przewód o długości 3 metrów, zakończony kątowym złączem męskim M12 (90°) oraz prostym złączem żeńskim M12, umożliwia szybkie i niezawodne połączenie urządzeń, czujników, sterowników PLC oraz rozdzielnic.
M12 5-pin – wszechstronna komunikacja urządzeń automatyki
5-stykowa konfiguracja zapewnia uniwersalność zastosowań w instalacjach sygnałowych i zasilających. Kodowanie typu A ułatwia prawidłowe podłączenie oraz zapobiega pomyłkom instalacyjnym. Całość wykonana jest z wysokiej jakości komponentów, które zapewniają odporność na warunki przemysłowe.
Trwałość i odporność – złącza oraz kabel PUR
- Obudowa z tworzywa sztucznego o podwyższonej odporności na oleje oraz substancje chemiczne.
- Stopień ochrony IP66K i IP67 – zapewnia ochronę przed pyłem, strumieniami wody pod ciśnieniem oraz krótkotrwałym zanurzeniem w wodzie.
- PUR-owy płaszcz przewodu gwarantuje odporność na uszkodzenia mechaniczne, promieniowanie UV, ścieranie oraz czynniki atmosferyczne.
- Odpowiedni do pracy w szerokim zakresie temperatur: od -25°C do +85°C.
- Znaczna liczba cykli zgięć i skręcania – przeznaczony do zastosowań dynamicznych (ruchomych) w maszynach i robotach.
Bezpieczeństwo elektryczne i niezawodność transmisji
- Przystosowany do napięć roboczych do 125 V AC/DC oraz prądu do 4 A na styk.
- Pięć izolowanych żył o przekroju 0,34 mm² dla stabilnej transmisji sygnałów i zasilania.
- Złącza niklowane o wysokiej odporności na korozję i długotrwałą pracę.
Typowe zastosowania przewodu M12 5-pin
Złącze M12 męski 90° / żeński prosty znajduje szerokie zastosowanie m.in. w:
- podłączeniach czujników zbliżeniowych, optycznych i indukcyjnych
- systemach bezpieczeństwa maszyn oraz linii produkcyjnych
- rozdzielnicach i modułach I/O
- sterownikach PLC oraz innych urządzeniach automatyki przemysłowej
- aplikacjach, w których wymagana jest odporność na trudne warunki środowiskowe
Zalety korzystania ze złącza kablowego M12 7000-40221-7320300
- Szybka i bezpieczna instalacja – wtyki montowane poprzez włożenie i dokręcenie
- Gwarancja szczelności i odporności mechanicznej
- Rozwiązanie zgodne ze standardami branżowymi – łatwa integracja z istniejącą infrastrukturą
- Odpowiedni do dynamicznych aplikacji z ruchem przewodu
- Łatwa identyfikacja żył i właściwe kodowanie – minimalizacja ryzyka błędów instalacyjnych
- Ekologiczny skład: materiał przewodu wolny od ołowiu, kadmu, FCKW, halogenów i silikonu
