Męski prosty – żeński 90°
M12 – M12, 8-piny
ekranowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
General data | Cable
| Identyfikacja przewodu | 286 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPU |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

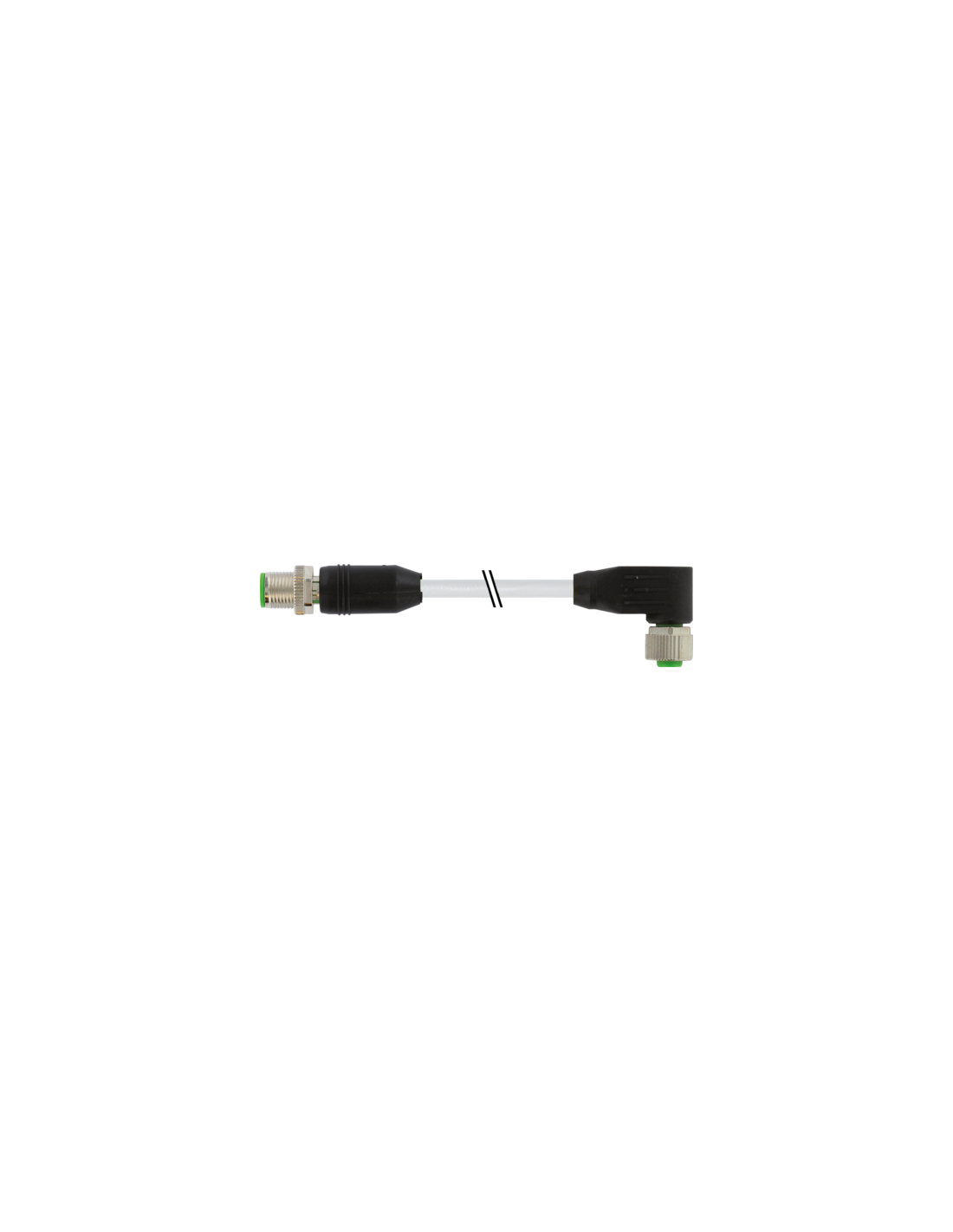

Złącze kablowe M12 męski 0° / żeński 90° ekranowane – 8-pinowe, 3 m – 7000-48051-2860300
Przewód połączeniowy M12 męski – M12 żeński to wysokiej jakości komponent dedykowany do przemysłowych zastosowań automatyki i robotyki, instalacji maszyn, urządzeń oraz systemów sterowania. Sprawdza się zarówno w aplikacjach stacjonarnych, jak i mobilnych, gdzie wymagane są niezawodne i trwałe połączenia sygnałowe oraz przesył danych.
Zastosowanie i funkcjonalność przewodu M12 ekranowanego
Kabel M12 ekranowany o długości 3 metrów, wyposażony w prosty wtyk męski oraz kątowy wtyk żeński, umożliwia szybkie i pewne połączenie między urządzeniami przemysłowymi. Solidna obudowa z tworzywa sztucznego, odporna na działanie chemikaliów i olejów, zapewnia długotrwałe użytkowanie, nawet w wymagających środowiskach. Ekranowanie przewodu chroni sygnały przed zakłóceniami elektromagnetycznymi, co znacząco zwiększa bezpieczeństwo i stabilność transmisji sygnału.
- Idealne rozwiązanie dla systemów automatyki przemysłowej, czujników, serwonapędów oraz magistral komunikacyjnych
- Kątowe wyjście z jednej strony ułatwia montaż w miejscach o ograniczonej przestrzeni
- Ekranowanie przewodu minimalizuje zakłócenia elektromagnetyczne (EMC)
- Wysoka odporność na czynniki chemiczne, wilgoć oraz oleje
- Wytrzymały kabel z płaszczem TPU, odporny na płomienie, oleje i zużycie
- Prosty i szybki montaż dzięki standardowi M12 (8-pin)
Budowa i cechy szczególne złącza M12 8-pin
Przewód sygnałowy M12 posiada 8 żył o przekroju 0,25 mm², co zapewnia przesył wielu kanałów sygnałowych lub danych. Kable są dodatkowo ekranowane oplotem miedzianym (pokrycie 85%), co gwarantuje wysoką odporność na zakłócenia. Konstrukcja spełnia wymagania dotyczące odporności na skrajne temperatury – od -40°C do 90°C (instalacja stała). Przewód zapewnia elastyczność przy instalacji zarówno w pozycji stałej, jak i ruchomej (promień gięcia odpowiednio 7,5x i 15x średnicy zewnętrznej kabla).
Typowe zastosowania przewodu M12 męski/żeński
Zastosowanie tego typu przewodu znajduje się przede wszystkim w:
- Automatyce przemysłowej – łączenie czujników, siłowników, modułów I/O
- Robotyce i liniach produkcyjnych – połączenia ruchomych elementów
- Inżynierii maszynowej – panelach sterujących, rozdzielnicach i układach pomiarowych
- Przesyłaniu sygnałów cyfrowych i analogowych – komunikacja sterowników PLC, enkoderów oraz urządzeń komunikacyjnych
Zalety techniczne złącza kablowego M12
- Wytrzymała konstrukcja – odporność na uszkodzenia mechaniczne, wibracje i ścieranie
- Bezpieczeństwo użytkowania – spełnienie norm IP dla połączeń M12
- Uniwersalność – kompatybilność z większością systemów przemysłowych
- Neutralność materiałowa – brak związków ołowiu, kadmu, halogenów oraz FCKW
- Intuicyjne kodowanie i kolory przewodów – szybka i bezbłędna instalacja
Podsumowanie
Przewód ekranowany M12 męski 0° / żeński 90° 8-pinowy to solidny i funkcjonalny element dedykowany do aplikacji wymagających pewnego i chronionego przed zakłóceniami połączenia. Standardowe złącza M12, duża odporność na czynniki środowiskowe oraz elastyczność zastosowań czynią go uniwersalnym wyborem w nowoczesnej automatyce i robotyce przemysłowej.
