Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

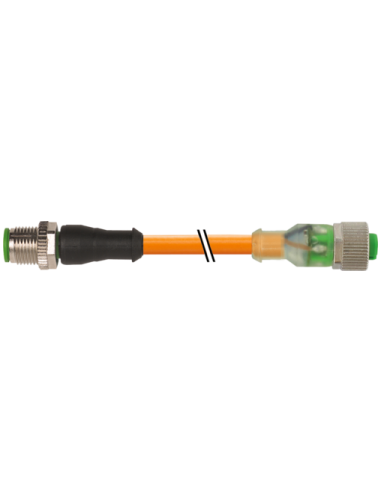

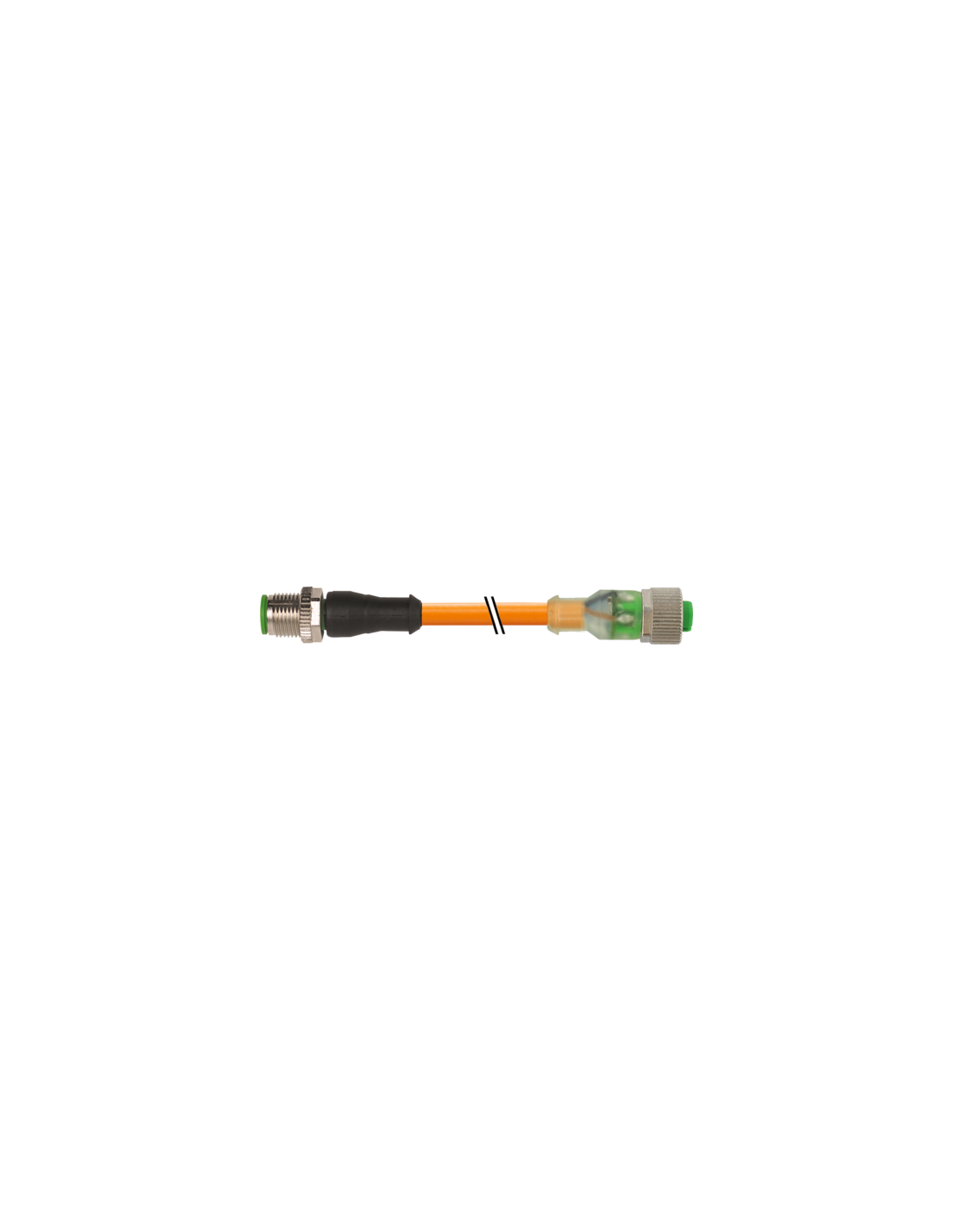

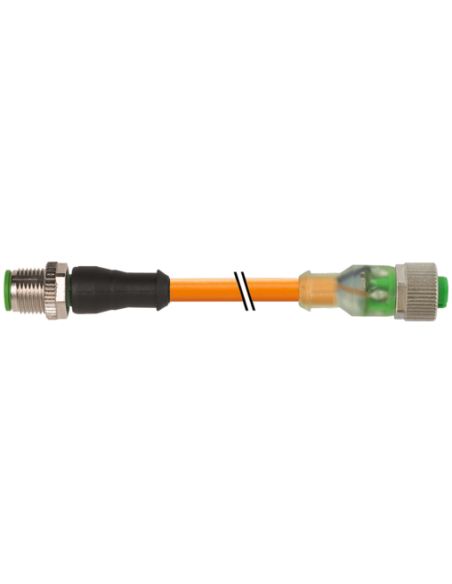

Konektor M12 męski - M12 żeński z LED 7000-40311-8460060 – Nowoczesne Złącze Przemysłowe
Konektor M12 męski, prosty – M12 żeński, prosty z LED to wysokiej jakości złącze dedykowane do zastosowań przemysłowych, gdzie niezawodność, bezpieczeństwo i przejrzystość połączeń mają kluczowe znaczenie. Model 7000-40311-8460060 zapewnia nie tylko solidne połączenie, ale również wygodną diagnostykę dzięki zintegrowanemu wskaźnikowi LED.
Zastosowanie i zalety konektora M12 z LED
Złącza M12 od wielu lat wykorzystywane są w automatyce przemysłowej, maszynach, systemach transportowych, a także w sektorze energetycznym i robotyce. Obecność wskaźników LED (zielony i żółty) umożliwia błyskawiczną identyfikację stanu sygnału, co usprawnia serwis i konserwację urządzeń. Złącze idealnie sprawdzi się w środowiskach o podwyższonych wymaganiach dotyczących wytrzymałości mechanicznej oraz odporności chemicznej.
- Szybki montaż i demontaż dzięki prostym złączom M12
- Wskaźniki LED informujące o stanie pracy – ułatwiają inspekcję i diagnostykę
- Odporność na oleje, chemikalia oraz płomienie – zwiększona żywotność nawet w wymagających warunkach
- Klasa ochrony IP65, IP66K, IP67 – gwarancja szczelności i ochrony przed pyłem oraz wodą
- Możliwość wykorzystania zarówno w aplikacjach stacjonarnych, jak i ruchomych – przewód PUR doskonale sprawdza się przy wielokrotnych zgięciach oraz skrętach
Budowa i kompatybilność konektora M12 – 7000-40311-8460060
Konektor wyposażono w 4 piny oraz wytrzymały kabel o długości 0,6 m z elastyczną powłoką PUR w kolorze pomarańczowym. Złącze posiada standardowe kodowanie A, co zapewnia kompatybilność z większością urządzeń automatyki przemysłowej. Metalowe elementy pokryto powłoką niklowaną (Safe-Cover), co dodatkowo zwiększa odporność na korozję.
Wysoki poziom zabezpieczenia mechanicznego zapewniono poprzez zastosowanie cynkowego odlewu ciśnieniowego w częściach mocujących. Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz posiada liczne certyfikaty (cURus, CE, VASS 6).
Typowe zastosowania złącz M12 męskich i żeńskich z sygnalizacją LED
Dzięki swojej uniwersalności i trwałości, konektor M12 z LED znajduje zastosowanie w wielu branżach, takich jak:
- Automatyka przemysłowa – czujniki, aktuatory, enkodery
- Linie produkcyjne i montażowe
- Transport i logistyka – systemy przenośników, pojazdy AGV
- Technika bezpieczeństwa i monitoringu
- Robotyka
Wysoka odporność na warunki zewnętrzne i trwałość elektryczna gwarantują bezproblemową pracę przez długi czas, również przy częstych cyklach zginania i ruchu przewodu.
Dlaczego warto wybrać konektor M12 z wskaźnikiem LED?
Wybór konektora M12 z LED umożliwia optymalizację pracy serwisowej, usprawnia uruchomienie i diagnostykę instalacji oraz zapewnia niezawodność połączeń nawet w najtrudniejszych warunkach. Estetyczne wykonanie oraz łatwość montażu docenią zarówno integratorzy systemów, jak i osoby odpowiedzialne za utrzymanie ruchu.
