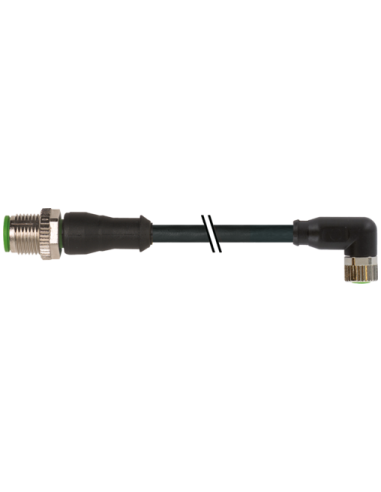

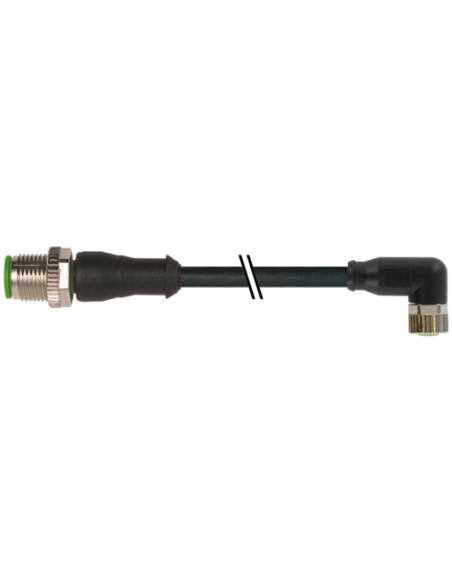

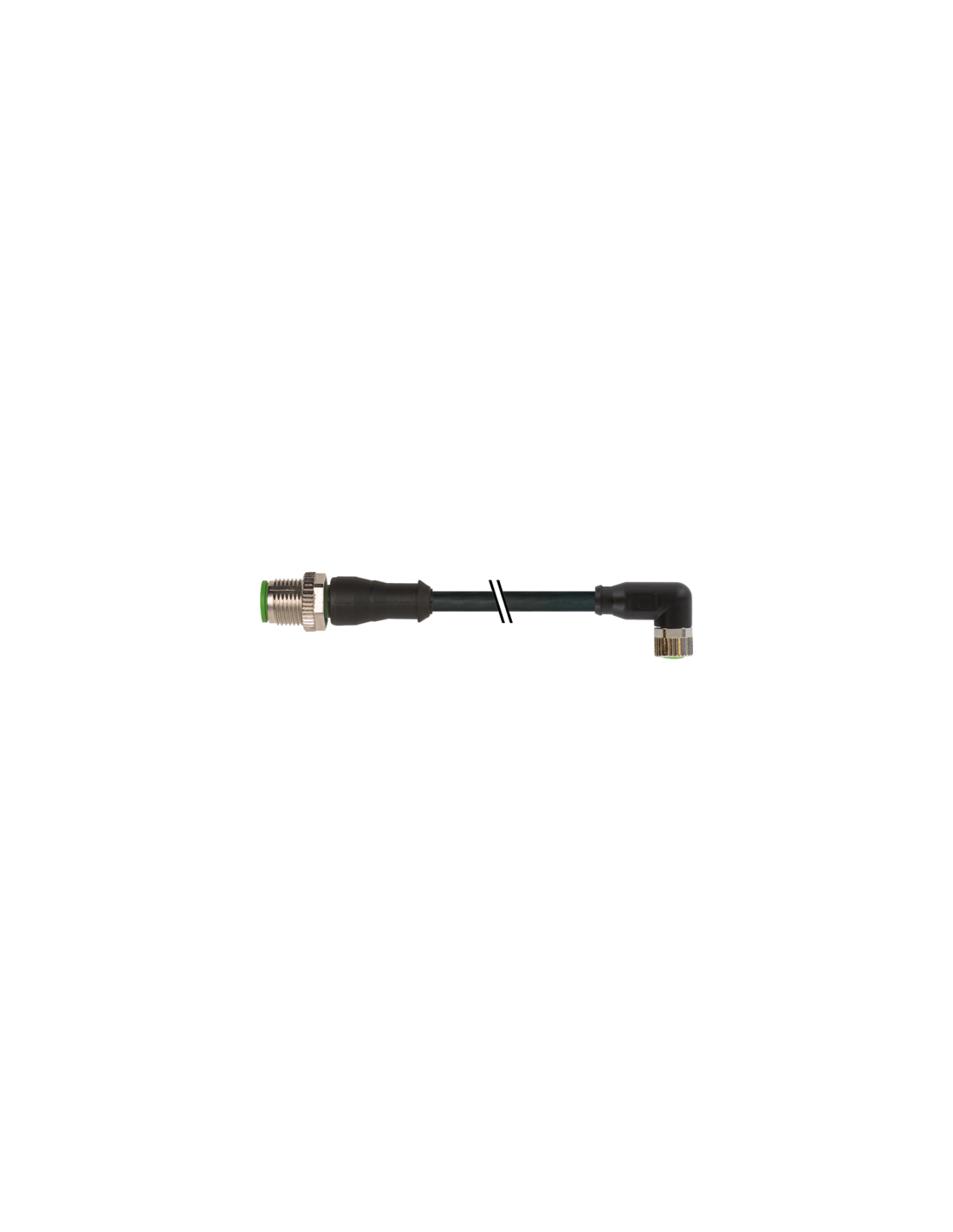

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty – M8 żeński kątowy 3-pin 1,5 m | Przewód sygnałowy i zasilający do automatyki przemysłowej
Konektor M12 męski prosty do M8 żeńskiego kątowego to wysokiej klasy przewód łączeniowy, który umożliwia szybkie i niezawodne połączenie urządzeń automatyki przemysłowej, czujników oraz komponentów sterowania. Zastosowanie złącza M12 prostego (męskiego) wraz z M8 kątowym (żeńskim) zwiększa elastyczność montażu w miejscach o ograniczonej przestrzeni.
Najważniejsze cechy konektora M12-M8
- 3-piny – doskonałe do aplikacji sygnałowych i zasilających
- Długość kabla 1,5 m umożliwia bezproblemową instalację w różnych konfiguracjach urządzeń
- Męski konektor prosty M12 x 1 oraz żeński konektor kątowy M8 x 1
- Trwała i elastyczna powłoka PUR odporna na ścieranie, działanie olejów i agresywnych substancji chemicznych
- Śruby radełkowane plastikowe oraz opaska kodująca – wygodne i bezpieczne mocowanie
- Kodowanie A, pozłacane styki – zapewniają niezawodność połączenia i długą trwałość
- Klasa szczelności złączy IP65/IP66K/IP67 – ochrona przed pyłem, wodą i wilgocią
- Aprobaty i certyfikaty bezpieczeństwa: cURus
Zastosowania konektora M12 męski - M8 żeński
Konektor przemysłowy znajduje szerokie zastosowanie w automatyce przemysłowej, systemach PnP/NPN, monitoringu maszyn, liniowych systemach transportu oraz wszędzie tam, gdzie wymagana jest pewna i szybka łączność sygnałowa lub zasilająca. Świetnie sprawdza się w:
- Podłączaniu czujników i siłowników w maszynach produkcyjnych
- Sterownikach PLC oraz rozdzielnicach zakładowych
- Systemach magazynowych, liniach produkcyjnych oraz robotach przemysłowych
- Automatyce procesowej, systemach pakujących i konfekcjonujących
- Wszelkich środowiskach narażonych na drgania, wilgoć i zapylenie
Zalety użytkowe złącza M12 do M8
- Wytrzymałość na czynniki chemiczne oraz oleje – możliwość zastosowania w trudnych warunkach przemysłowych
- Odporność na promieniowanie UV oraz działanie płomienia, spełniająca wysokie normy bezpieczeństwa
- Odpowiednio dobrane materiały (miedź, nikiel, PUR, FKM) zapewniają trwałość i niezawodność przez długi okres eksploatacji
- Elastyczny przewód o dużej odporności na zginanie i skręcanie, pozwalający na montaż w ciasnych przestrzeniach
- Stabilność sygnału dzięki złoconym stykom
- Możliwość stosowania z peszlami o różnych średnicach (10 mm M12, 6,5 mm M8)
Parametry techniczne przewodu i złącz
- Prąd roboczy do 4 A, napięcie maksymalne 60 V DC, styki pozłacane
- Przewód: 3-żyłowy, skrętka miedziana 0,25 mm², izolacja PP, płaszcz z PUR
- Odporność temperaturowa: praca ciągła od -40°C do +90°C (w zależności od warunków ruchu i jakości kabla)
- Odporność mechaniczna na ponad 10 mln cykli zgięcia (C-track), możliwość pracy w aplikacjach ruchomych i skręcanych
Bezpieczeństwo, montaż i eksploatacja
Konektor spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-104 (M8). Złącza są w pełni kompatybilne z typowymi systemami automatyki i zapewniają wysoki poziom bezpieczeństwa instalacji. Dzięki zastosowaniu wysokiej jakości materiałów oraz konstrukcji z zabezpieczeniem przeciwwstrząsowym produkt idealnie sprawdzi się w miejscach narażonych na drgania oraz wymagających niezawodności działania.
Zaleca się stosowanie odpowiednich środków ochrony przed nadmiernymi obciążeniami mechanicznymi (stosowanie opasek, uchwytów do prowadzenia kabli) oraz przestrzeganie minimalnych promieni gięcia, co umożliwi zachowanie szczelności IP i długotrwałe użytkowanie w warunkach przemysłowych.
