Dostępny
AIDA conform
Męski prosty – żeński proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

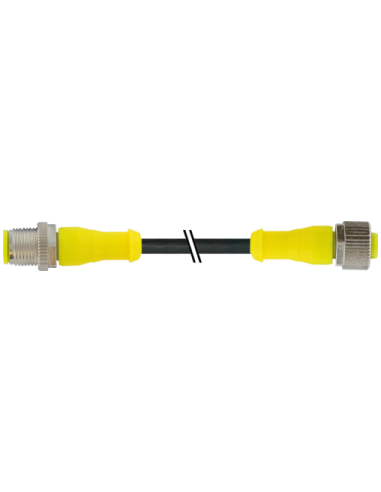

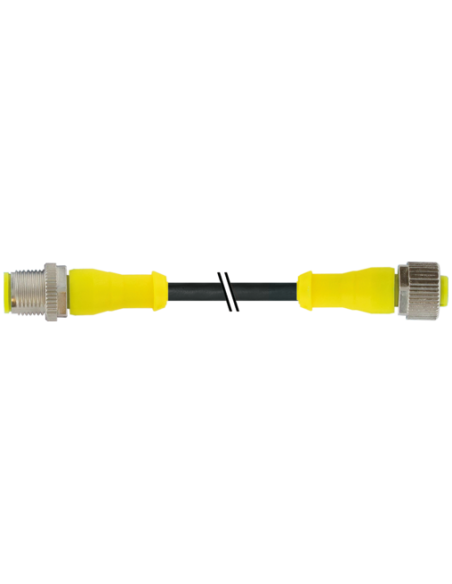

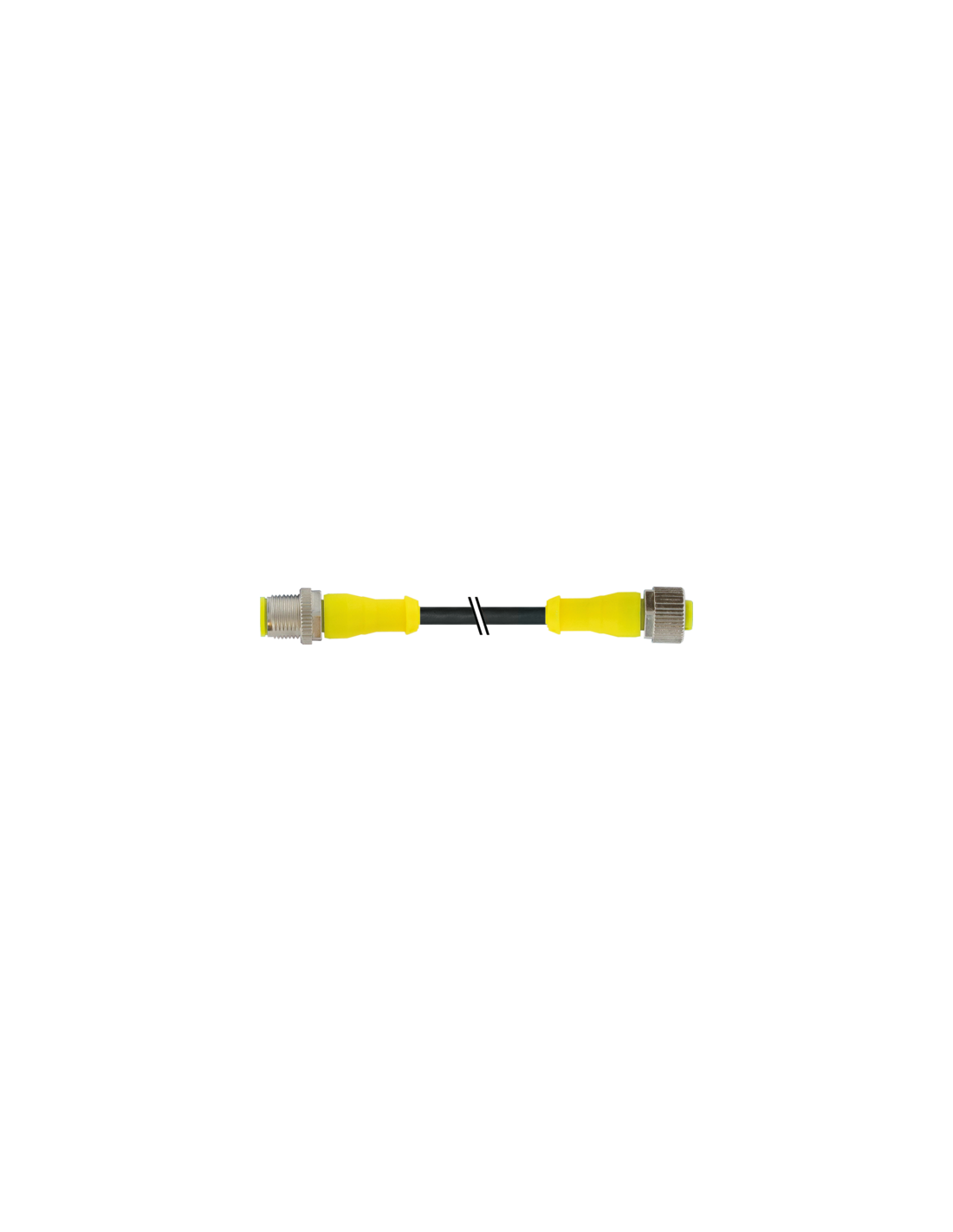

Kabel połączeniowy M12 męski 0° / M12 żeński 0° 4-piny – AIDA 7030-40021-6341000
Przewód połączeniowy M12 męski – M12 żeński o długości 10 metrów, z prostymi złączami, to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych i automatyki, zgodny z normą AIDA. Produkt został zaprojektowany z myślą o łatwym i niezawodnym łączeniu urządzeń w systemach sterowania, automatyki i maszyn, zapewniając stabilność transmisji sygnału oraz wytrzymałość w trudnych warunkach.
Zastosowanie przewodów M12 w automatyce przemysłowej
Złącza M12 cieszą się szczególną popularnością w aplikacjach przemysłowych, gdzie niezawodność, odporność mechaniczna oraz szczelność są kluczowe. Doskonale sprawdzają się w połączeniach czujników, siłowników, elementów wykonawczych oraz wszędzie tam, gdzie wymagane są szybkie i bezpieczne połączenia kablowe.
- Automatyka przemysłowa – podłączenia czujników, zaworów, enkoderów oraz rozdzielczych bloków IO
- Przemysł motoryzacyjny – łączenie elementów linii montażowych
- Maszyny i robotyka – połączenia sygnałowe i zasilające w maszynach, robotach oraz systemach transportowych
- Linie produkcyjne – komunikacja oraz zasilanie urządzeń automatyki
Najważniejsze cechy i zalety przewodu połączeniowego M12 męski – M12 żeński
Wytrzymała konstrukcja: Obudowa z tworzywa sztucznego odpornego na chemikalia i oleje gwarantuje długą żywotność nawet w wymagającym środowisku przemysłowym.
Stopień ochrony IP66K/IP67: Złącza zapewniają wysoką ochronę przed pyłem i wodą podczas pracy – idealne do instalacji w miejscach narażonych na wilgoć, zabrudzenia oraz zmienne warunki atmosferyczne.
4-piny – zgodność z AIDA: Standardowe 4-piny umożliwiają szerokie zastosowanie w komunikacji sygnałowej i zasilaniu urządzeń, zapewniając uniwersalność oraz kompatybilność z innymi produktami przemysłowymi.
Wytrzymały kabel z powłoką PUR: Odporny na uszkodzenia mechaniczne, promieniowanie UV oraz wiele substancji chemicznych. Izolacja jest wolna od szkodliwych dodatków (bezołowiowa, bezhalogenowa, wolna od kadmu i silikonów).
Stabilność parametrów elektrycznych: Maksymalne napięcie robocze 250V (AC/DC), prąd znamionowy do 4A, niski opór linii oraz wysoka wytrzymałość dielektryczna pozwalają na zastosowanie w zaawansowanych układach sterujących.
Budowa i schemat połączeń przewodu M12
Zamieszczone schematy oraz rysunki techniczne ułatwiają identyfikację pinów oraz kolorów przewodów, co umożliwia bezbłędny i szybki montaż w systemach przemysłowych.
- Męski i żeński wtyk M12 o kodowaniu A, umożliwia szybkie i bezpieczne połączenie z innymi urządzeniami zgodnie z normą AIDA.
- Długość przewodu: 10 metrów – pozwala na elastyczne prowadzenie instalacji na dużych odległościach.
- Przewody: skrętka miedziana 4 x 0,34 mm², ułożenie żył: brązowy, biały, niebieski, czarny (BN, WH, BU, BK).
M12 – uniwersalność i indywidualizacja
Przewody M12 z prostymi wtykami męskim i żeńskim są uniwersalne i mogą być wykorzystywane w wielu aplikacjach. Istnieje możliwość zamówienia innych długości przewodów oraz wersji dedykowanych do pracy w agresywnych środowiskach – szczegóły dostępne na życzenie.
Podsumowanie – kabel połączeniowy M12 zestandaryzowany z AIDA
Wysokiej jakości kabel M12 męski 0° / M12 żeński 0° (kod: 7030-40021-6341000) stanowi trwałe i szczelne rozwiązanie dla automatyki przemysłowej, robotyki oraz aplikacji wymagających szybkiego montażu i niezawodnej pracy w trudnych warunkach. Odporność na oleje, substancje chemiczne, duży zakres temperatur oraz wytrzymałość mechaniczna pozwalają na długotrwałą eksploatację bez przestojów spowodowanych awarią połączeń.
