Męski prosty – żeński 90°

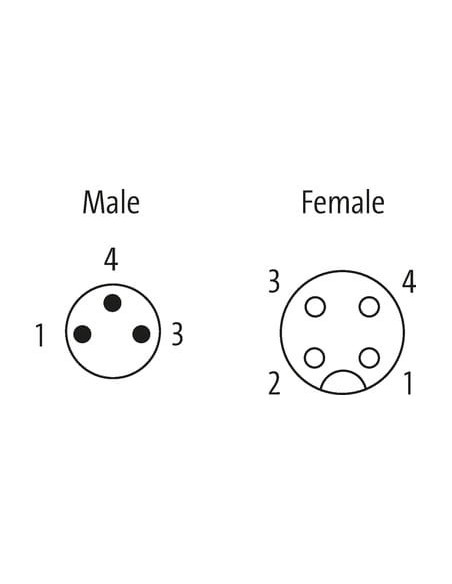

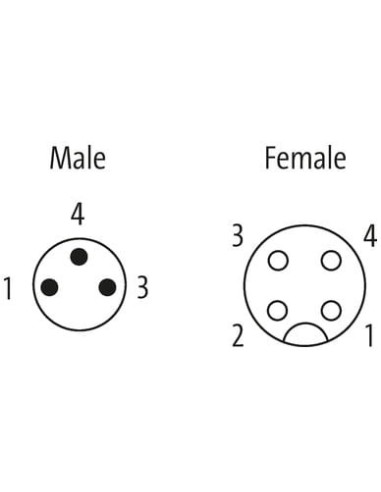

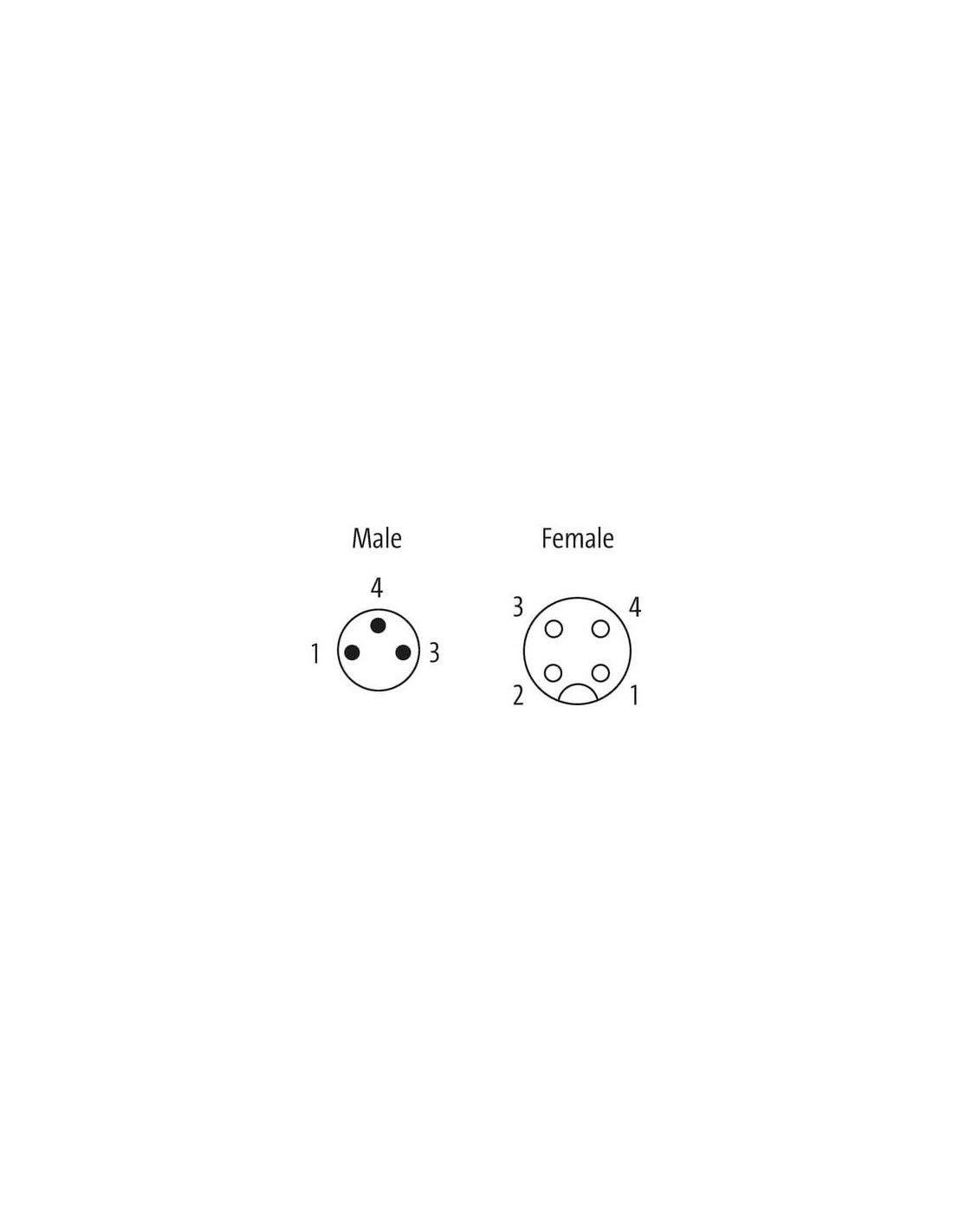

M8 – M12, 3-piny
Stal szlachetna 1.4404 (V4A), pokryta PTFE
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |

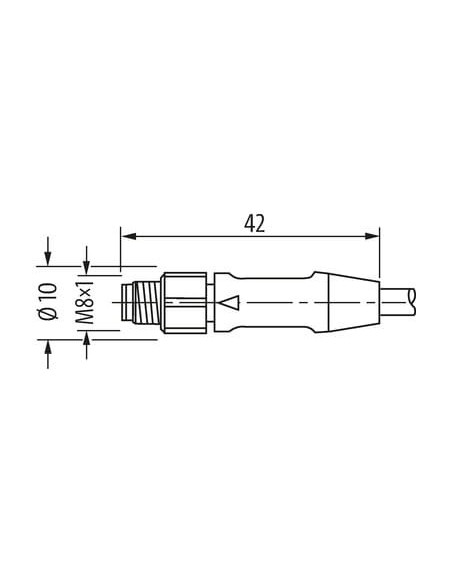

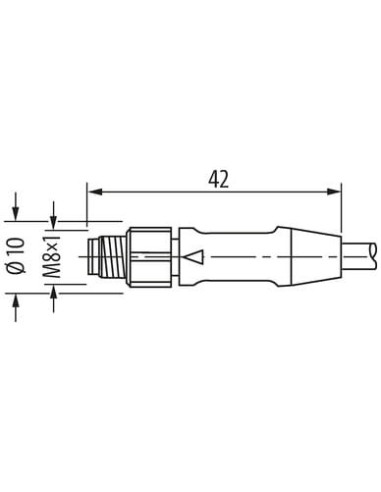

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | PTFE beschichtet |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 828 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Bandowanie | PTFE-Folie |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 44,88 g/m |
| Materiał płaszcz | FEP |
| Twardość krawędzi osłona | 57 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FEP |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 52,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -100 °C |
| Temperatura robocza maks. (stała) | 180 °C |
| Temperatura robocza min. (w ruchu) | -100 °C |
| Temperatura robocza maks. (w ruchu) | 180 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

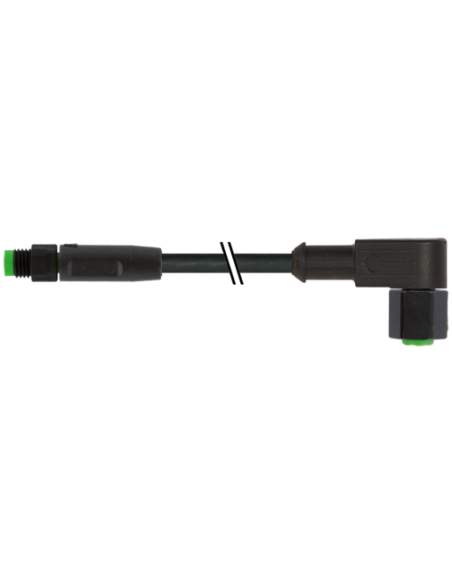

Przewód M8 męski 0° / M12 żeński 90° – Przewód połączeniowy do automatyki przemysłowej
Przewód połączeniowy M8 męski 0° / M12 żeński 90° (kod produktu: 7003-88268-8280150) to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej, aparaturze kontrolno-pomiarowej oraz w systemach przesyłania sygnałów i zasilania. Konstrukcja przewodu została stworzona z myślą o zapewnieniu niezawodności, trwałości oraz łatwości montażu, nawet w trudnych i wymagających warunkach środowiskowych.
Zalety przewodu M8/M12 – trwałość i niezawodność
- M8 męski (prosty) oraz M12 żeński (kątowy 90°) gwarantują uniwersalność i kompatybilność z szerokim wachlarzem urządzeń automatyki.
- 3-piny, kodowanie A umożliwia szybkie i bezpieczne połączenia sygnałowe oraz zasilające.
- Wysoka odporność mechaniczna dzięki zastosowaniu wysokogatunkowej stali nierdzewnej (1.4404 / V4A) pokrytej PTFE oraz wytrzymałego tworzywa sztucznego o doskonałej odporności chemicznej i na oleje.
- Stopień ochrony IP67 – zapewnia szczelność na kurz i wodę, umożliwiając działanie przewodu w trudnych warunkach przemysłowych.
- Szeroki zakres temperatur pracy przewodu od -100°C do +180°C sprawia, że przewód doskonale sprawdza się zarówno w aplikacjach statycznych, jak i dynamicznych.
- Kabel FEP – charakteryzuje się wysoką odpornością termiczną, chemiczną, na promieniowanie UV oraz bezhalogenową konstrukcją.
- Zabezpieczenie przeciwwstrząsowe i łatwy montaż – solidna blokada, odporność na drgania oraz możliwość pracy w środowisku o wysokim poziomie zanieczyszczeń (poziom 3 wg EN IEC 60529).
- Oznaczenia kolorystyczne przewodów ułatwiają prawidłowe podłączenie.
Zastosowanie przewodu połączeniowego M8/M12
Przewód M8 męski / M12 żeński znajduje szerokie zastosowanie w sektorach przemysłowych, gdzie wymagana jest niezawodność transmisji sygnałów i zasilania przy dużej odporności na czynniki zewnętrzne, takie jak wilgoć, oleje, chemikalia czy drgania. Typowe zastosowania obejmują:
- Automatyka przemysłowa – do czujników, enkoderów, siłowników, elektrozaworów.
- Przemysł spożywczy – dzięki dobrej odporności na środki czyszczące i korozję.
- Robotyka i systemy transportowe – wszędzie tam, gdzie wymagane są elastyczne połączenia przewodowe.
- Szeroko pojęte systemy przesyłania sygnałów – urządzenia kontrolno-pomiarowe, aparatura laboratoryjna.
Budowa i parametry techniczne przewodu M8/M12
Przewód wyposażony jest w trwałą, zwartą konstrukcję przy zachowaniu elastyczności instalacyjnej. Wysokiej klasy materiały, takie jak FEP na płaszczu i izolacji, gwarantują długą żywotność oraz odporność na różnorodne czynniki środowiskowe. Stal nierdzewna i powłoka PTFE na elementach złącz gwarantują wytrzymałość nawet przy intensywnej eksploatacji.
W przypadku aplikacji wymagających specjalnych długości przewodu lub w środowiskach szczególnie agresywnych istnieje możliwość zamówienia różnych wariantów tego przewodu.
Podsumowanie – trwały przewód połączeniowy do wymagających zastosowań
Przewód M8 męski 0° / M12 żeński 90° to rozwiązanie dla użytkowników ceniących niezawodność, długą żywotność oraz prostotę montażu. Sprawdza się w zaawansowanych aplikacjach przemysłowych, zapewniając bezpieczeństwo przesyłanych sygnałów oraz stabilność zasilania nawet w trudnych warunkach środowiskowych.
