Męski prosty – żeński proste
M12 – M12, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 820 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Stranding factor min. | 45 mm |
| Stranding factor max. | 45 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 48,95 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

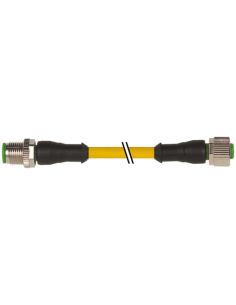

Męski złącze M12 prosty do żeńskiego złącza M12 prostego ekranowanego – przewód połączeniowy przemysłowy 1,5 m
Złącze M12 męskie i M12 żeńskie proste ekranowane o długości 1,5 m to wytrzymały przewód stosowany w automatyce przemysłowej oraz w aplikacjach wymagających wysokiej trwałości i niezawodności połączenia. Zachowuje wysoką odporność na warunki środowiskowe oraz spełnia wymagania norm DIN EN 61076-2-101. Dzięki ekranowaniu przewodu uzyskuje się skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co zapewnia stabilność działania, nawet w trudnych warunkach przemysłowych.
Kabel przemysłowy M12 M/M – zastosowania i praktyczne korzyści
Typowe zastosowania:
- Automatyka przemysłowa i linie produkcyjne
- Podłączanie czujników i siłowników pracujących w środowisku przemysłowym
- Systemy pomiarowe, sterownicze oraz transmisja sygnałów
- Zastosowanie w maszynach, robotach przemysłowych oraz urządzeniach transportujących
- Połączenia wymagające ekranowania przed zakłóceniami EMC
Główne zalety:
- Ekranowanie miedzianym oplotem ocynkowanym (85%) dla wysokiej ochrony przed zakłóceniami elektromagnetycznymi
- Wysoka wytrzymałość mechaniczna – przewód i złącza odporne na wstrząsy, wibracje oraz uszkodzenia mechaniczne
- Powłoka PUR o wysokiej odporności na oleje, smary, chemikalia oraz ścieranie
- Klasa ochrony IP65/IP67 po skręceniu złącz – bezpieczna praca nawet w wymagających warunkach, wilgoci oraz zapyleniu
- Zakres temperatury pracy: od -25°C do +85°C dla złącza oraz od -50°C do +80°C dla kabla (praca stała)
- Elastyczny kabel z czterema żyłami (0,34 mm² – skrętka miedziana), barwy żył: brązowy, biały, niebieski, czarny
Budowa i kompatybilność – Złącze M12 x 1 – standard przemysłowy
Złącza M12 x 1 w wersji prostej (męski i żeński) umożliwiają szybki i bezpieczny montaż dzięki standardowi DIN EN 61076-2-101. Obudowa oraz powłoka wykonane są z wytrzymałego tworzywa PUR oraz niklowanej części metalowej, co gwarantuje długotrwałą eksploatację w trudnych warunkach. Klucz SW13 ułatwia instalację oraz zapewnia pewny zacisk.
Typowe cechy użytkowe kabla M12 ekranowanego – przewody przemysłowe premium
- Przewód bezołowiowy, bezhalogenowy, bezsilikonowy – ekologiczne rozwiązanie
- Odporność na płomień: UL 1581, IEC 60332-2-2
- Odporność na oleje i benzynę: DIN EN 60811-404
- Bardzo dobra odporność chemiczna – sprawdzić odpowiednio do zastosowania
- Minimalny promień gięcia: 10 x średnica zewnętrzna (praca stała), 15 x średnica zewnętrzna (praca ruchoma)
- Maksymalne napięcie pracy kabla: 500 V (między żyłami), 300 V (żyła–uziemienie)
- Prąd roboczy na styk: do 4 A
Kabel połączeniowy M12 – precyzyjne wykonanie i pewność działania
Przewód połączeniowy M12 męski – żeński (ekranowany, 4-piny) jest idealnym wyborem do aplikacji, w których istotna jest stabilność transmisji sygnału, wytrzymałość na czynniki środowiskowe oraz łatwy i pewny montaż. Dzięki standardowym wymiarom (długość kabla 1,5 m, średnica złącza Ø15,5 mm) zapewnia szeroką kompatybilność z urządzeniami i systemami automatyki przemysłowej w różnych branżach.
