AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 127 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 49,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

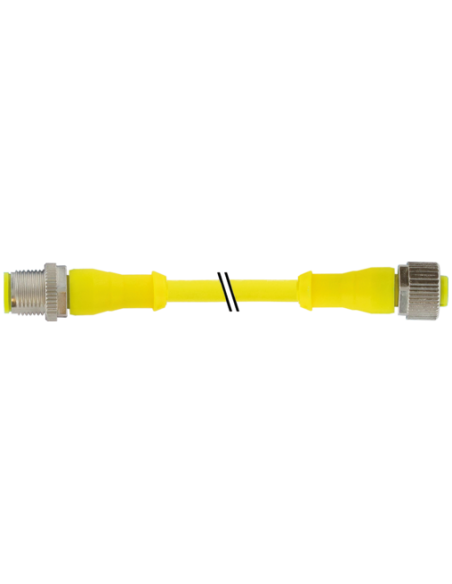

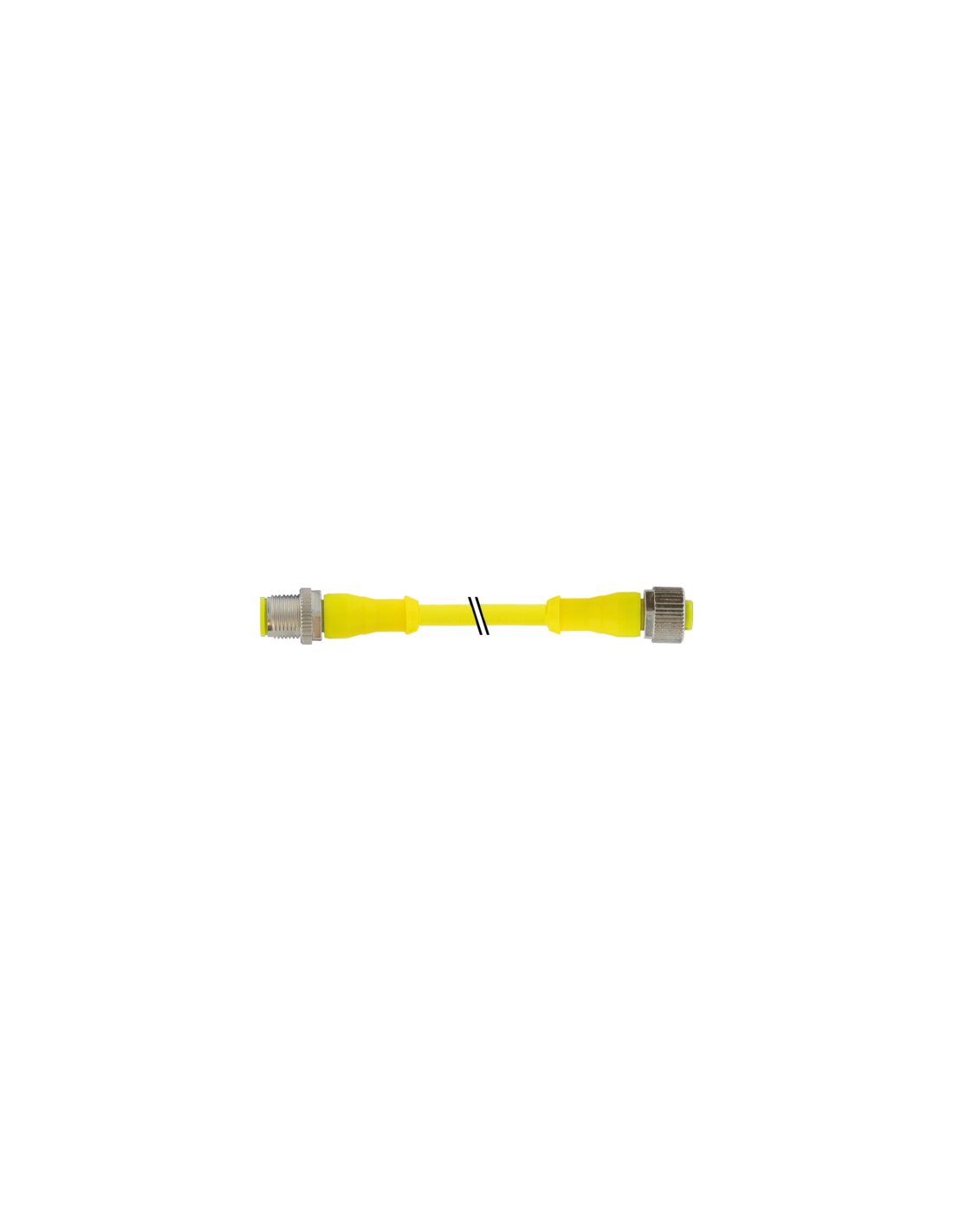

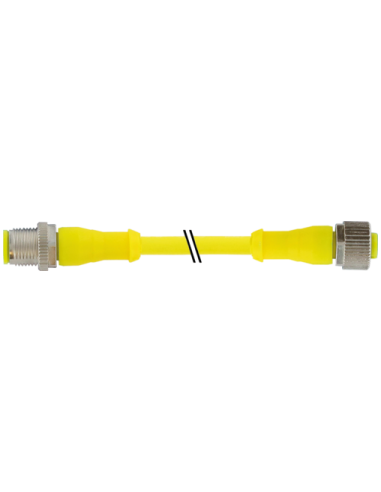

Przewód M12 męski 0° / M12 żeński 0° kod A 5-pin – profesjonalne połączenia sygnałowe i zasilające
Przewód złącza M12 męski 0° / M12 żeński 0° kodowany A o długości 4 m to niezawodny wybór do zastosowań przemysłowych, gdzie wymagana jest precyzja i wytrzymałość połączeń. Proste złącza 5-pinowe umożliwiają łatwe i szybkie podłączanie różnych urządzeń automatyki przemysłowej. Produkt spełnia normy DIN EN 61076-2-101 oraz rygorystyczne wymagania branży motoryzacyjnej i budowlanej MgU-I-B09-41.
Wytrzymała i uniwersalna budowa przewodu M12
Konstrukcja M12 gwarantuje wysoką odporność mechaniczną oraz szczelność potwierdzoną klasami ochrony IP65, IP66K i IP67. Przewód pokryty jest żółtą powłoką PUR, która wyróżnia się odpornością na oleje, chemikalia oraz promieniowanie UV. Produkt nie zawiera substancji szkodliwych, takich jak ołów, kadm, FCKW, halogeny ani silikon, co dodatkowo podnosi bezpieczeństwo użytkowania w wymagającym środowisku przemysłowym.
Możliwości zastosowania przewodu złączowego M12 5-pin
- Automatyka przemysłowa – stosowany w przesyle sygnałów w maszynach, liniach produkcyjnych i robotach.
- Systemy bezpieczeństwa – idealny do integracji czujników, siłowników i komponentów wymagających solidnych złączy.
- Konstrukcja maszyn – dedykowany do środowisk narażonych na wibracje i ruchy dzięki zabezpieczeniu przeciwwstrząsowemu.
- Branża motoryzacyjna – zgodny z wymogami VASS 6 i MgU-I-B09-41.
- Systemy sterowania i zasilania.
Najważniejsze zalety przewodu M12 7030-40041-1270400
- Prosty montaż i demontaż dzięki wkręcanym złączom i rozmiarowi klucza SW13.
- Szeroki zakres temperatur roboczych (-25 °C do +85 °C dla złącza oraz -40 °C do +90 °C dla przewodu).
- Wysoka odporność na płomień, środki chemiczne i oleje zgodna z wymaganiami norm UL oraz IEC.
- Wytrzymałość mechaniczna i elastyczność – żyła 0,34 mm² oferuje niezawodne przewodzenie prądu do 4 A na styk.
- Możliwość stosowania w aplikacjach ruchomych – do 10 milionów cykli gięcia oraz 1 miliona cykli skręcania.
Profesjonalne złącza M12 – budowa i pinout

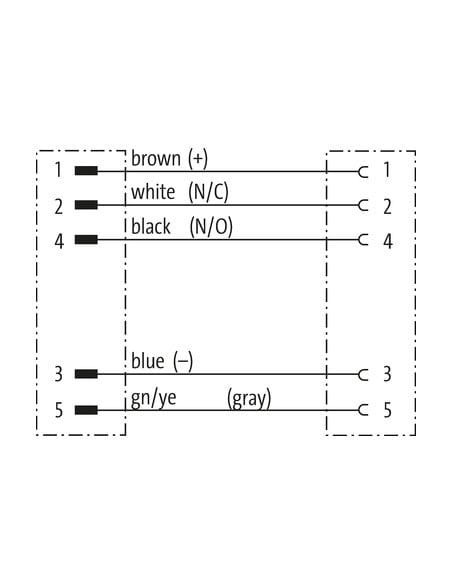

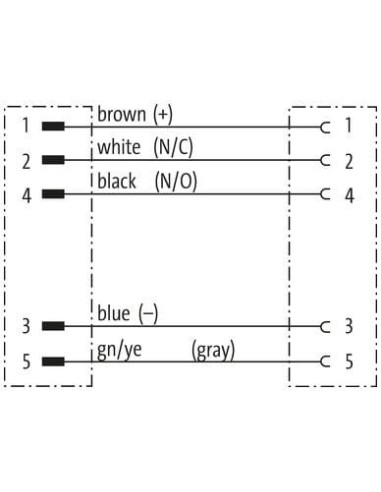

Przewód wyposażony jest w standardową konstrukcję M12 – gniazdo żeńskie i wtyk męski, oba proste, 5-pinowe, kodowanie A. Układ pinów jest zgodny z rysunkiem technicznym, co umożliwia łatwe, bezpieczne i pewne połączenie elektryczne w wymagających aplikacjach.
Przewód M12 do wymagających aplikacji – wydajność i niezawodność
Dzięki zastosowaniu 5-przewodowej skrętki miedzianej klasy 6 oraz powłoce PUR, przewód M12 sprawdza się zarówno w instalacjach stacjonarnych, jak i tam, gdzie wymagana jest odporność na dynamiczne obciążenia i wielokrotne ruchy. Żółta izolacja umożliwia łatwą identyfikację okablowania w szafach sterowniczych i instalacjach przemysłowych.
