Dostępny
Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

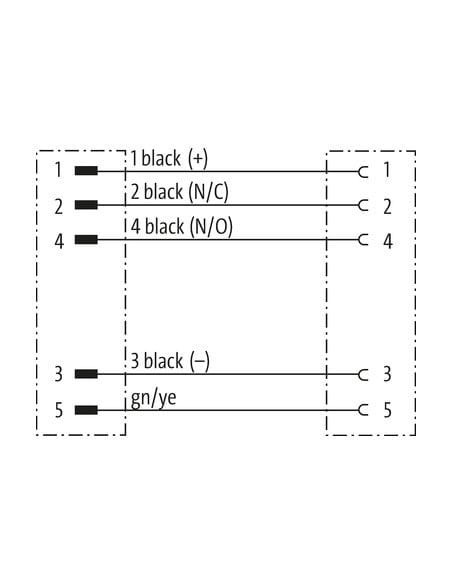

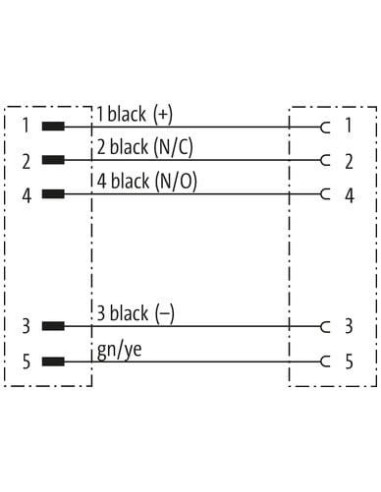

| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 437 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,8 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 2 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

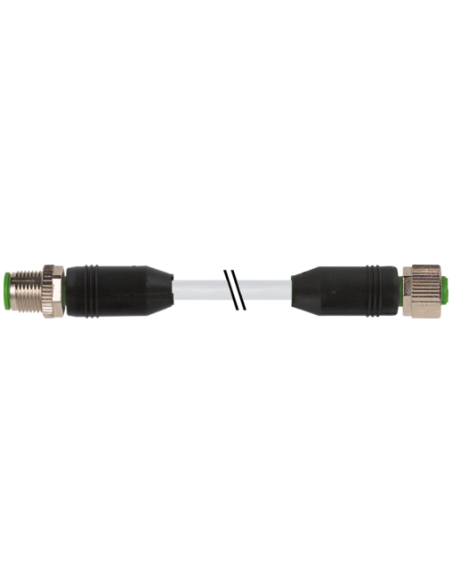

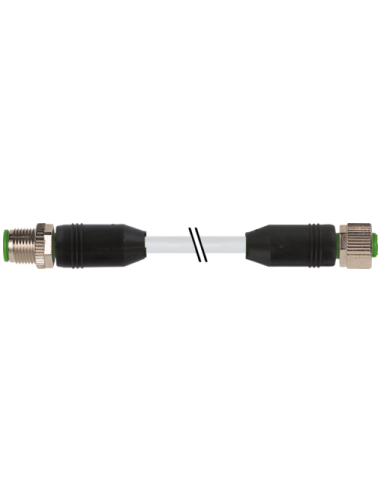

Przewód M12 męski prosty / M12 żeński prosty 5-pinowy 7 m – uniwersalne złącze przemysłowe
Przewód połączeniowy M12 męski prosty / M12 żeński prosty o kodzie 7999-40041-4370700 to wysokiej jakości, gotowe rozwiązanie do profesjonalnych aplikacji automatyki przemysłowej, instalacji maszyn oraz linii produkcyjnych. Złącza M12 należą do najczęściej stosowanych w przemyśle standardów połączeniowych, co zapewnia ich kompatybilność oraz niezawodność transmisji sygnałów i zasilania, gwarantując sprawne działanie systemów.
Zastosowanie przewodu M12 5-pin – wszechstronne rozwiązanie dla automatyki
Złącze M12 męskie/żeńskie 5-pinowe doskonale sprawdza się w aplikacjach wymagających solidnych i szczelnych połączeń elektrycznych. Ten przewód znajduje zastosowanie między innymi w:
- podłączaniu czujników i siłowników w automatyce przemysłowej,
- systemach rozproszonych I/O,
- przemysłowych magistralach komunikacyjnych (np. CAN, Profibus),
- maszynach i urządzeniach produkcyjnych,
- systemach transportu wewnętrznego oraz automatyki budynkowej.
Dzięki zgodności z normą DIN EN 61076-2-101 przewód współpracuje z większością standardowych urządzeń przemysłowych.
Zalety przewodu połączeniowego M12 M/M i M12 F/F
- Wysoki stopień ochrony IP67 – odporność na wodę i pyły sprawia, że złącze doskonale nadaje się do pracy w trudnych warunkach przemysłowych.
- Wytrzymałość mechaniczna i zabezpieczenie przeciwwstrząsowe – możliwość pracy w środowisku narażonym na wibracje i obciążenia mechaniczne.
- Wysoka odporność chemiczna i olejoodporność – dzięki obudowie z PUR oraz niklowanej blokadzie, złącze jest przeznaczone do pracy w obecności olejów i agresywnych środków chemicznych.
- Szeroki zakres temperatur pracy (-25°C do +85°C) umożliwia stosowanie w różnych aplikacjach przemysłowych oraz na zewnątrz.
- Przewód 5-żyłowy o długości 7 m zapewnia elastyczność instalacyjną nawet w rozległych systemach.
- Bezpieczeństwo użytkowania – bezhalogenowa, bezołowiowa izolacja oraz spełnienie wielu norm dotyczących odporności na płomień i substancje szkodliwe.
- Szybki montaż – zakończenia przykręcane umożliwiają pewne i trwałe mocowanie połączeń.
Budowa i właściwości przewodu sygnałowego M12
Konstrukcja przewodu obejmuje 5 żył o przekroju 0,5 mm², z osobną izolacją dla każdej żyły oraz skrętką, co podnosi odporność na zakłócenia elektromagnetyczne. Przewód posiada specjalny płaszcz z PUR, odporny na rozciąganie, ścieranie oraz działanie olejów. Kolor izolacji zewnętrznej to szary, a kolorystyka żył umożliwia szybkie i bezbłędne wykonanie podłączeń według międzynarodowych standardów.
Wysoka liczba cykli gięcia oraz odporność na dynamiczne ruchy sprawiają, że produkt nadaje się również do zasilania w instalacjach ruchomych – np. na prowadnikach kablowych (aplikacje typu C-track).
Typowe zastosowania i możliwości wykorzystania złącza M12 5-pin
- Połączenia elementów systemów bezpieczeństwa maszyn
- Integracja z wyspami rozproszonych wejść/wyjść
- Podłączanie różnych sensorów sygnałowych (np. czujniki indukcyjne, optyczne, krańcowe, pojemnościowe)
- Przewody transmisyjne do systemów sterowania PLC oraz urządzeń komunikacji przemysłowej
- Implementacja w systemach robotyki, automatyzacji produkcji oraz nowoczesnej logistyce magazynowej
Wysoka niezawodność, bezpieczeństwo i uniwersalność zastosowania przewodów M12
Dzięki standaryzacji M12, szerokiemu zakresowi kompatybilnych urządzeń oraz wysokiej odporności przewodów na warunki zewnętrzne, produkt doskonale spełnia potrzeby nowoczesnych firm produkcyjnych, działów utrzymania ruchu oraz integratorów automatyki.
Przewód M12 męski prosty / M12 żeński prosty stanowi niezawodne rozwiązanie do wymagających zadań w środowisku przemysłowym i aplikacjach profesjonalnych, gdzie liczy się trwałość, szczelność i wygoda instalacji.
