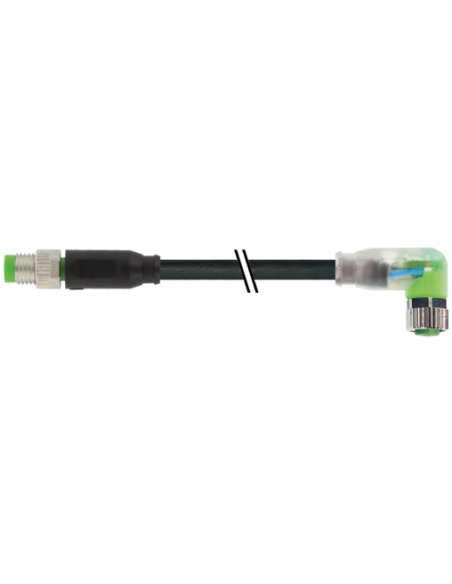

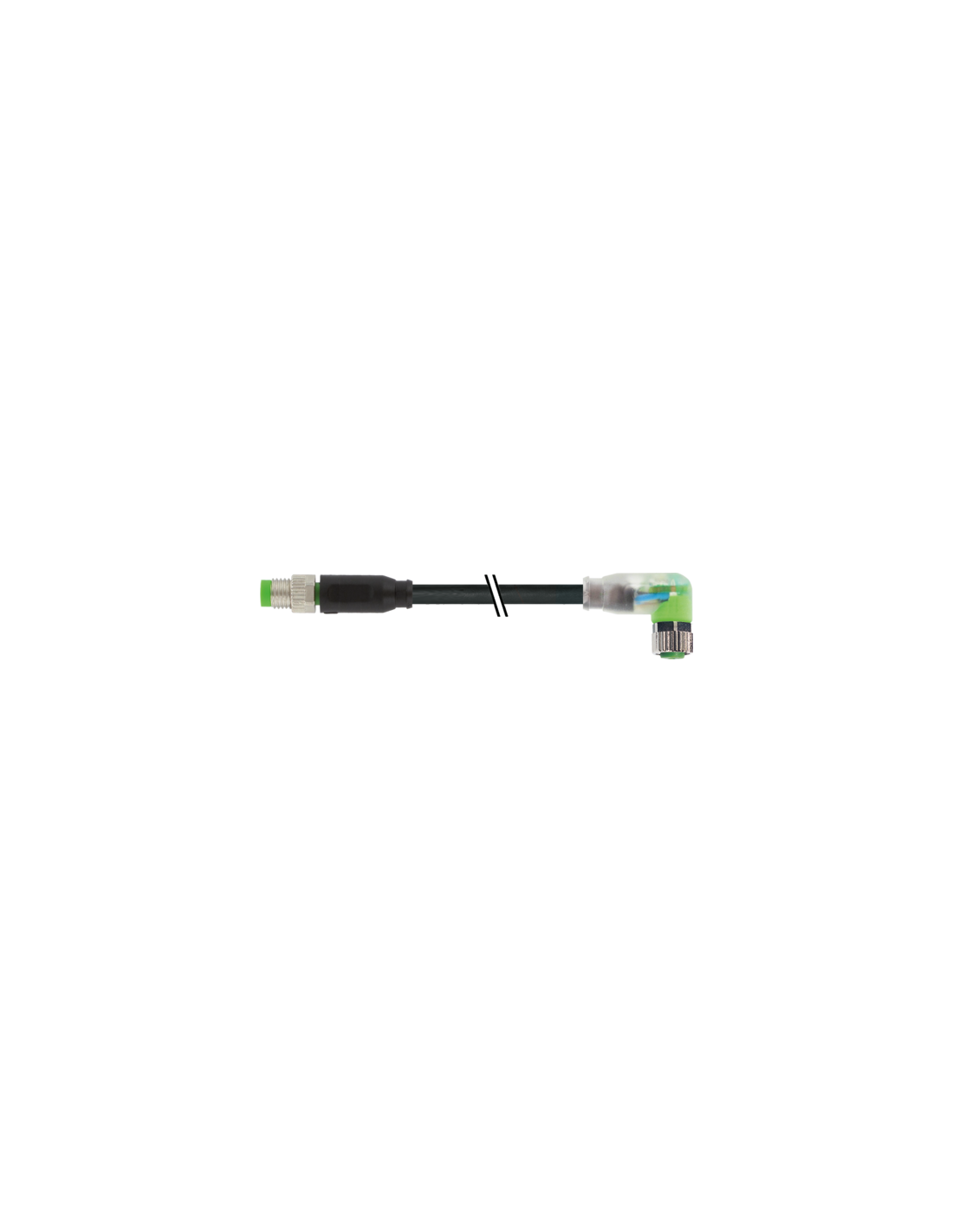

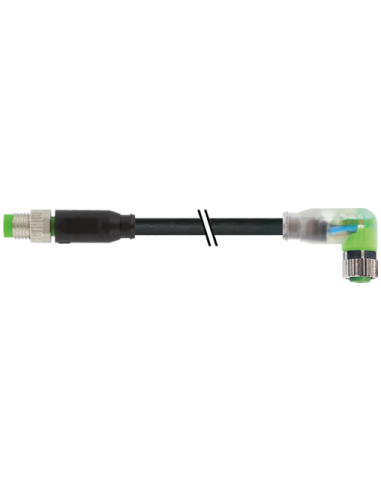

Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | zielony, żółty |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski prosty – M8 żeński kątowy z LED to wysokiej jakości przewód połączeniowy, który znajduje zastosowanie w nowoczesnych instalacjach automatyki przemysłowej, systemach czujników oraz urządzeniach wymagających niezawodnej transmisji sygnału i zasilania. Oferowana wersja jest wyposażona w diody LED sygnalizacyjne, ułatwiające diagnostykę połączeń elektrycznych.
Konektor M8 to jedno z najczęściej stosowanych rozwiązań w połączeniach sygnałowych i zasilających dla czujników, siłowników, zaworów czy akcesoriów przemysłowych. Dzięki wysokiej klasie szczelności IP65, IP66K, IP67 i IP68, przewód zapewnia skuteczną ochronę przed pyłem, wodą oraz olejami, sprawdzając się nawet w trudnych warunkach przemysłowych.
Przewód sygnałowy i zasilający M8 o długości 1 metra, wyposażony w trzy żyły (czarna, niebieska, brązowa), umożliwia łatwą identyfikację i zapewnia pewność połączenia w aplikacjach narażonych na ruch i wibracje. Jest przeznaczony do długotrwałej eksploatacji dzięki wysokiej liczbie cykli gięcia oraz odporności na skręcanie.
Złącza M8 zostały zaprojektowane zgodnie z normą DIN EN 61076-2-114, co gwarantuje kompatybilność z większością urządzeń dostępnych na rynku. Konektor wyposażono w zakręcany system blokady z niklowaną powłoką oraz mechaniczne zabezpieczenie przeciwwstrząsowe.
Precyzyjne rozmieszczenie styków oraz wytrzymała obudowa umożliwiają bezpieczne połączenia w środowiskach o wysokim poziomie zanieczyszczenia (klasa 3). Złącze spełnia wymagania odporności na przepięcia do 0,8 kV.
Konektory M8 sprawdzają się wszędzie tam, gdzie wymagana jest szybka diagnostyka oraz stabilność sygnału i zasilania. Najczęściej stosowane są w:
Połączenie prostego złącza męskiego oraz kątowego żeńskiego wraz ze wskaźnikami LED oraz wysoką odpornością przemysłową pozwala na wszechstronne zastosowanie w wymagających aplikacjach.
