Męski 90° – żeński proste
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

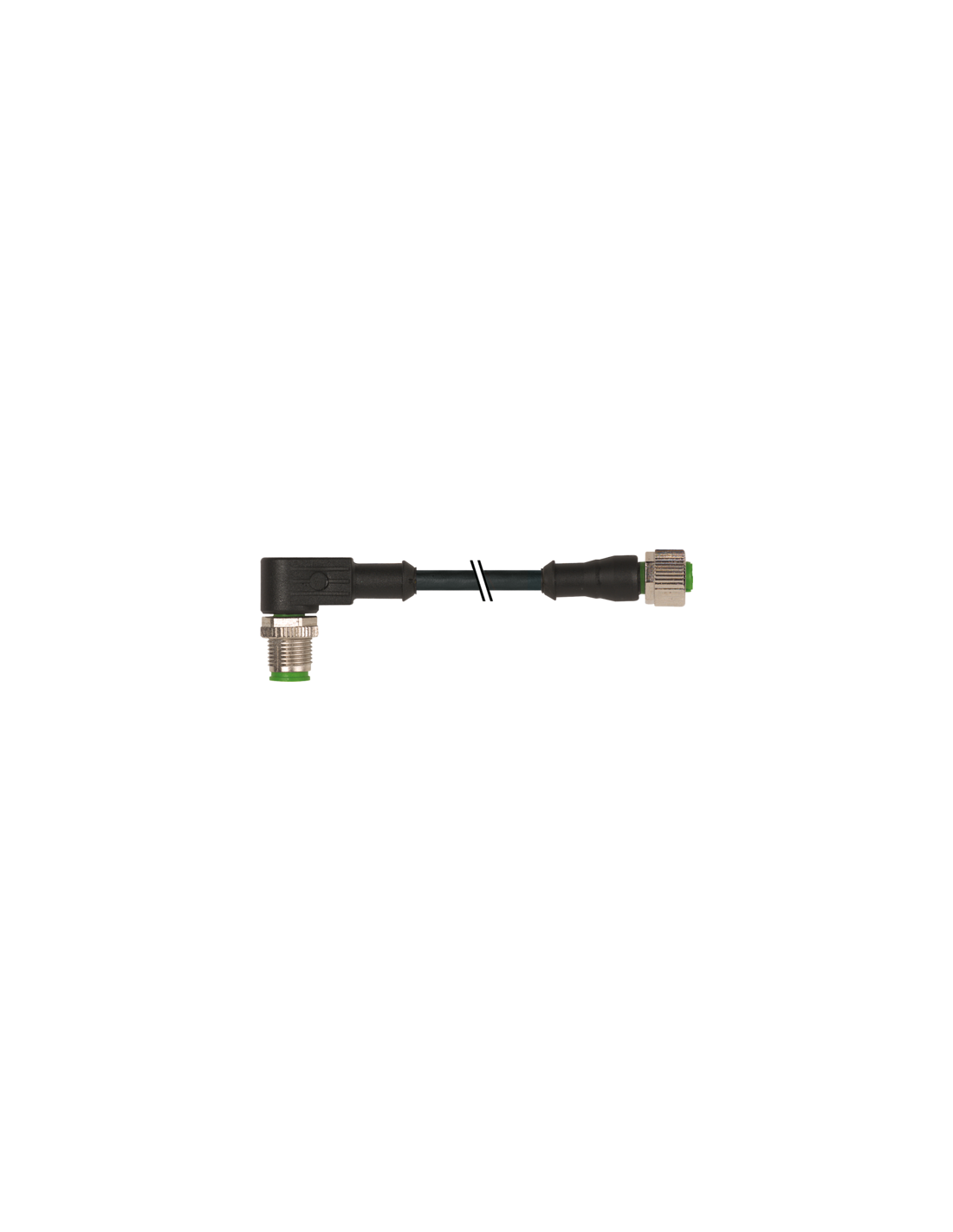

Konektor M12 męski kątowy - M12 żeński prosty 5-pinowy 3m | Przewód sygnałowy przemysłowy
Konektor M12 męski 90° – żeński prosty o długości 3 metrów to solidne rozwiązanie do zastosowań w automatyce przemysłowej, maszynowniach oraz instalacjach wymagających niezawodnych połączeń sygnałowych i zasilających. Złącze 5-pinowe umożliwia efektywną transmisję sygnałów i zasilania w rozbudowanych systemach sterowania.
Wytrzymała budowa i wysoka odporność
Obudowa wykonana z wytrzymałego tworzywa sztucznego gwarantuje odporność na działanie chemikaliów oraz olejów, co czyni to złącze idealnym w wymagających środowiskach przemysłowych. Materiał PUR i niklowane elementy zapewniają długowieczność oraz ochronę nawet w obecności czynników agresywnych.
Stopień ochrony IP66K oraz IP67 oznacza, że konektor jest pyłoszczelny i chroniony przed silnym strumieniem wody oraz krótkotrwałym zanurzeniem, co pozwala na pracę w trudnych warunkach bez ryzyka uszkodzenia połączenia.
Montaż i bezpieczeństwo złącza M12
Złącze M12 x 1 umożliwia szybki i pewny montaż „włożone, przykręcone”, a zabezpieczenie przeciwwstrząsowe zapewnia stabilność połączenia nawet przy wibracjach. Średnica przewodu oparta na przekroju 0,34 mm², osłona z PVC oraz dobre właściwości obróbki maszynowej to gwarancja bezpiecznego i trwałego montażu.
Polecane zastosowania obejmują:
- Przemysł automatyki i robotyki
- Instalacje maszynowe i linie produkcyjne
- Sensory, czujniki i moduły wejść/wyjść
- Systemy sterowania i rozdzielnice
- Prace serwisowe oraz modernizacje maszyn i urządzeń
Parametry elektryczne i konstrukcyjne | Opis przewodu
Przewód pięciożyłowy typu skrętka miedziana, oznaczony kolorami: brązowy, biały, czarny, niebieski, zielono-żółty, zapewnia czytelność podłączenia podczas montażu. Kabel jest odporny na promieniowanie UV, benzynę oraz działanie olejów przemysłowych, co znacznie poszerza zakres potencjalnych zastosowań.
Dodatkowo, dobre właściwości ognioodporne (IEC 60332-2-2, UL 1581 § 1100 FT2), szeroki zakres temperatur roboczych oraz elastyczność przewodu (promienie zgięcia: stały ≥ 5 × średnica, ruchomy ≥ 10 × średnica) to gwarancja niezawodnej pracy zarówno w środowiskach stacjonarnych, jak i dynamicznych.
Normy, certyfikaty, kompatybilność
Produkt spełnia standardy EN IEC 60529, DIN EN ISO 4892-2 A oraz posiada certyfikację cURus, co umożliwia zastosowanie w różnorodnych systemach automatyki na rynku europejskim i północnoamerykańskim.
Dlaczego warto wybrać przewód M12 5-pin?
- Uniwersalna długość 3 metry – idealna do większości instalacji przemysłowych.
- Wysoka odporność chemiczna i mechaniczna – niezawodność nawet w trudnych warunkach produkcyjnych.
- Bezpieczne łączenie urządzeń – zgodność ze standardem M12 i wysokie parametry elektryczne.
- Łatwość identyfikacji żył – oznakowanie kolorystyczne i przejrzysta konstrukcja wiązki.
- Niezawodność potwierdzona certyfikatami – możliwość pracy w międzynarodowych aplikacjach przemysłowych.
Konektor M12 męski kątowy - M12 żeński prosty 5-pinowy to sprawdzone rozwiązanie do budowy i utrzymania instalacji przemysłowych, zapewniające wysoką jakość połączeń, bezpieczeństwo oraz łatwość użytkowania nawet w najbardziej wymagających zastosowaniach.
