Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

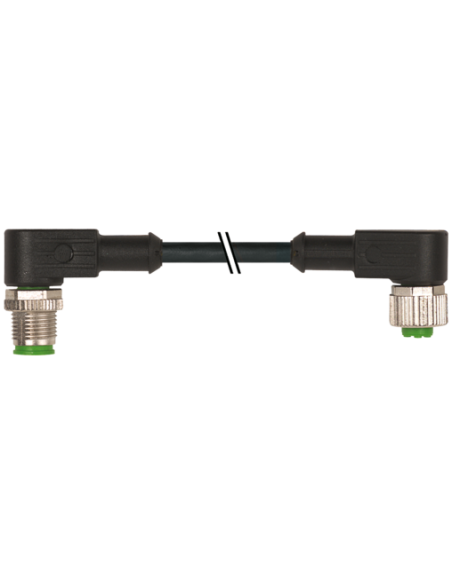

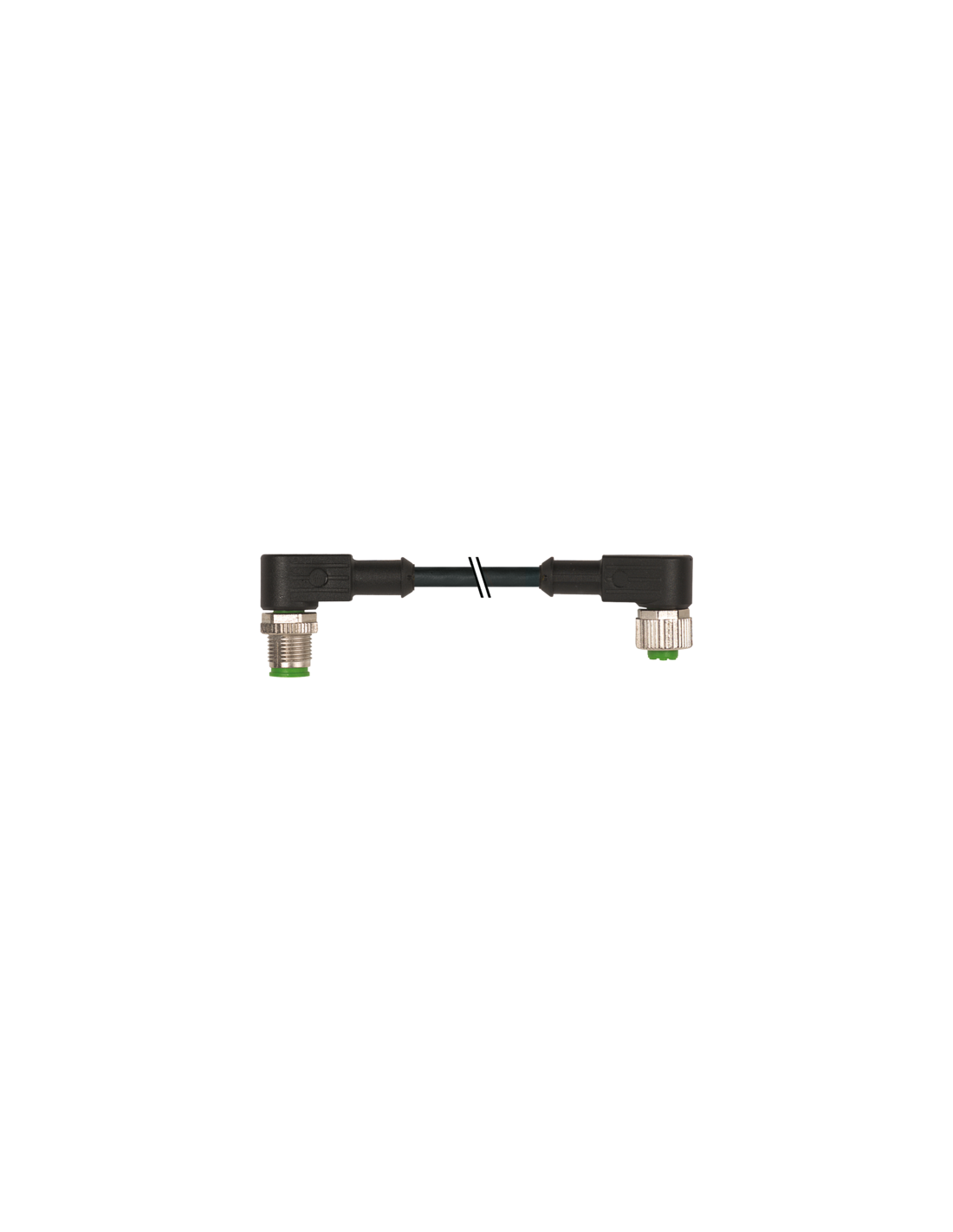

Konektor M12 męski kątowy do M12 żeński kątowy 4-piny – przewód 5 m PUR
Konektor M12 męski kątowy – M12 żeński kątowy o długości przewodu 5 metrów to wytrzymałe i niezawodne rozwiązanie do łączenia urządzeń automatyki przemysłowej. Złącza czteropinowe przeznaczone są do aplikacji wymagających bezpiecznego i trwałego połączenia sygnałowego lub zasilającego. Konektor posiada kątową budowę, dzięki czemu doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Zastosowania i możliwości
Złącze M12 znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, systemach sterowania, czujnikach oraz w maszynach, w których liczy się odporność na warunki środowiskowe i niezawodność transmisji sygnału. Wtyki kątowe umożliwiają wygodne ułożenie przewodu w maszynach i szafach sterowniczych, minimalizując ryzyko uszkodzeń mechanicznych.
Zalety przewodu M12 – wytrzymałość, bezpieczeństwo, niezawodność
- Wysoka klasa szczelności IP66K i IP67 – ochrona przed pyłem, silnymi strumieniami wody oraz krótkotrwałym zanurzeniem, co umożliwia pracę w trudnych warunkach przemysłowych.
- Materiał przewodu PUR – gwarantuje dobrą odporność chemiczną, na oleje i środki agresywne oraz zwiększoną wytrzymałość mechaniczną.
- Solidne wykonanie mechaniczne – złącza wykonane są z odlewu cynkowego i powłoki niklowanej, odporne na uszkodzenia i korozję.
- Ochrona przed naprężeniami – zaleca się stosowanie odpowiedniej ochrony mechanicznej, np. opasek kablowych.
- Elastyczność instalacji – kątowy układ złączy ułatwia prowadzenie kabla w ograniczonej przestrzeni.
Typowe zastosowania konektora M12 4-piny
- Systemy automatyki i robotyka – podłączanie czujników, siłowników i sterowników.
- Maszyny i linie produkcyjne – bezpieczne przekazywanie sygnałów i mocy w otoczeniu przemysłowym.
- Aplikacje mobilne i transportowe – odporność na drgania i zanieczyszczenia.
- Technika pomiarowa – szybkie i pewne łączenie elementów pomiarowych.
Parametry techniczne i budowa złącza M12

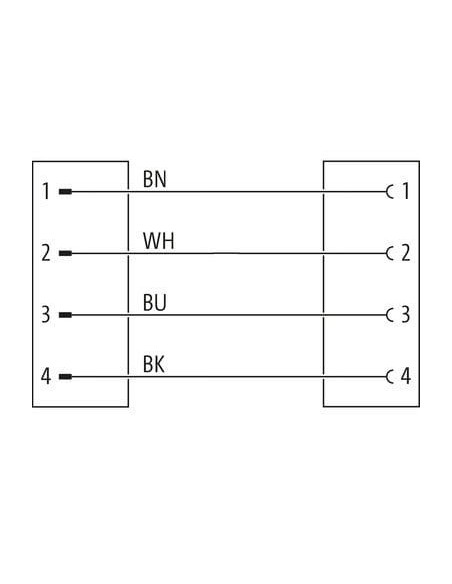

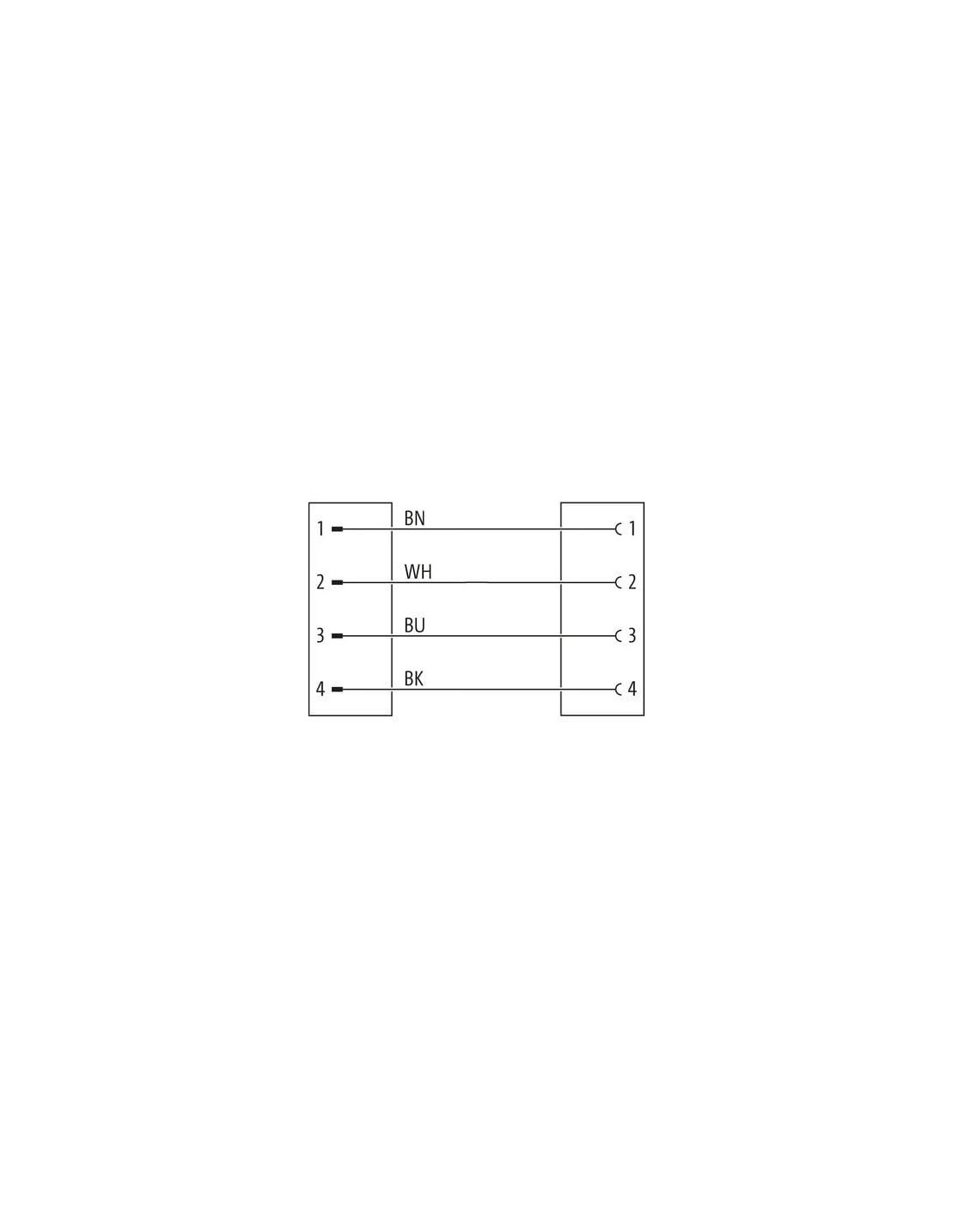

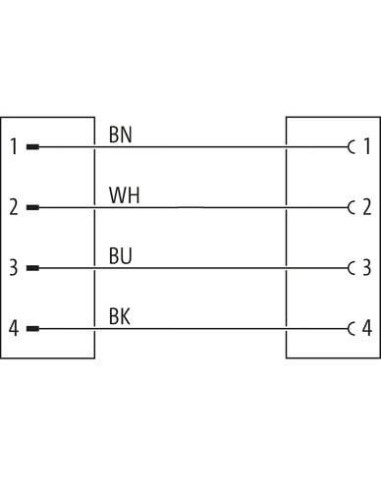

Konektor posiada czteropinowy układ oraz klasyczne oznaczenie kolorów przewodów (brązowy, biały, niebieski, czarny), co zapewnia kompatybilność z innymi standardami przemysłowymi. Przewód o przekroju 0,34 mm² wykonany ze skrętki miedzianej klasy 5 zapewnia optymalne parametry elektryczne (niską rezystancję, wysoki prąd pracy do 4,8 A na żyłę).
Produkt jest zgodny z normą DIN EN 61076-2-101 (M12) i posiada stosowne certyfikaty jakości (cURus). Temperatura pracy wynosi od -25°C do +85°C (dla stałej instalacji: -30°C do +80°C), co umożliwia użytkowanie w szerokim zakresie aplikacji.

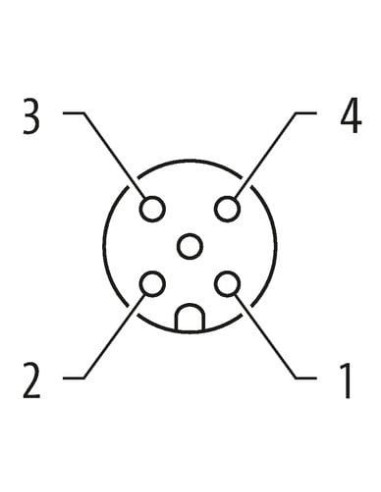

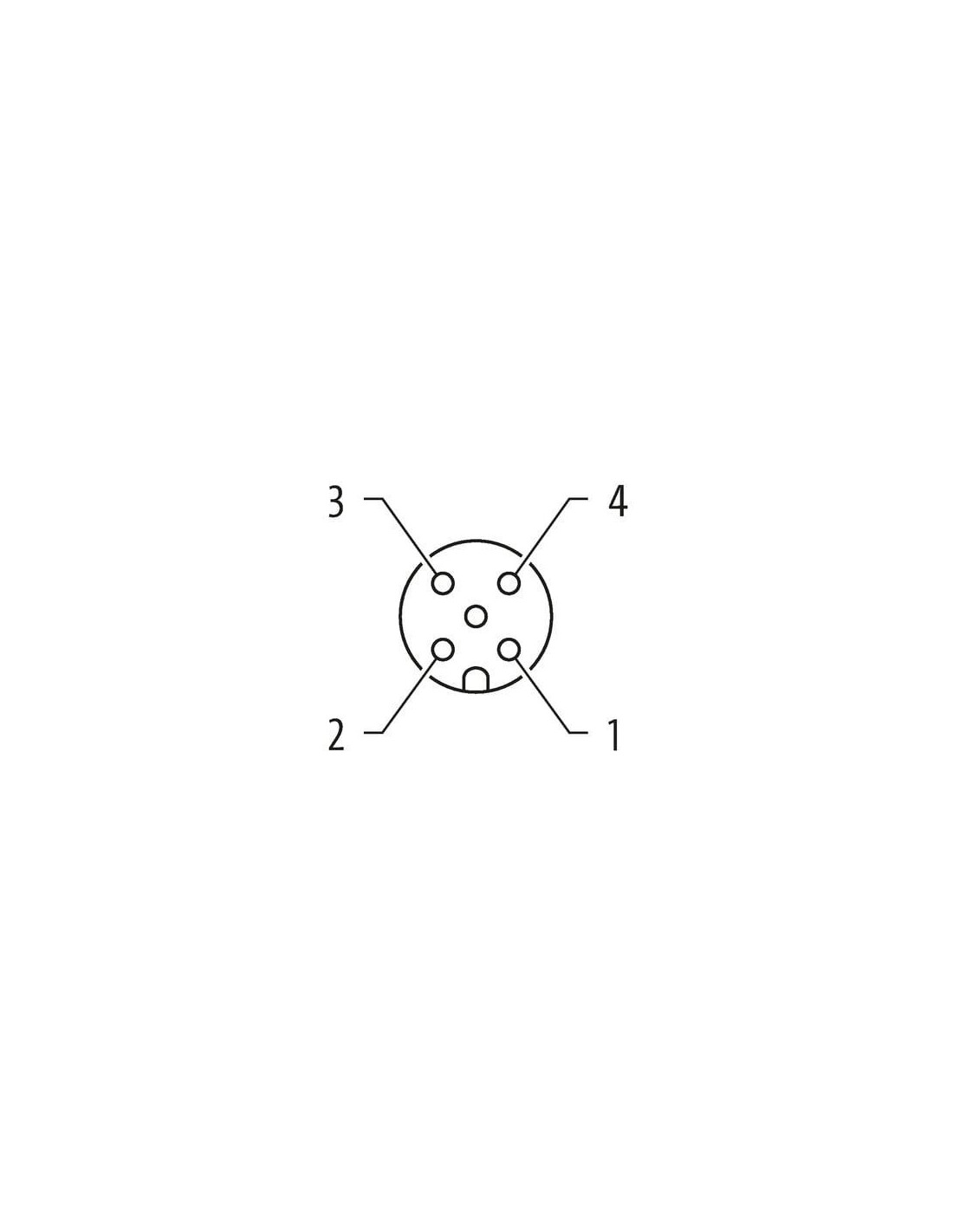

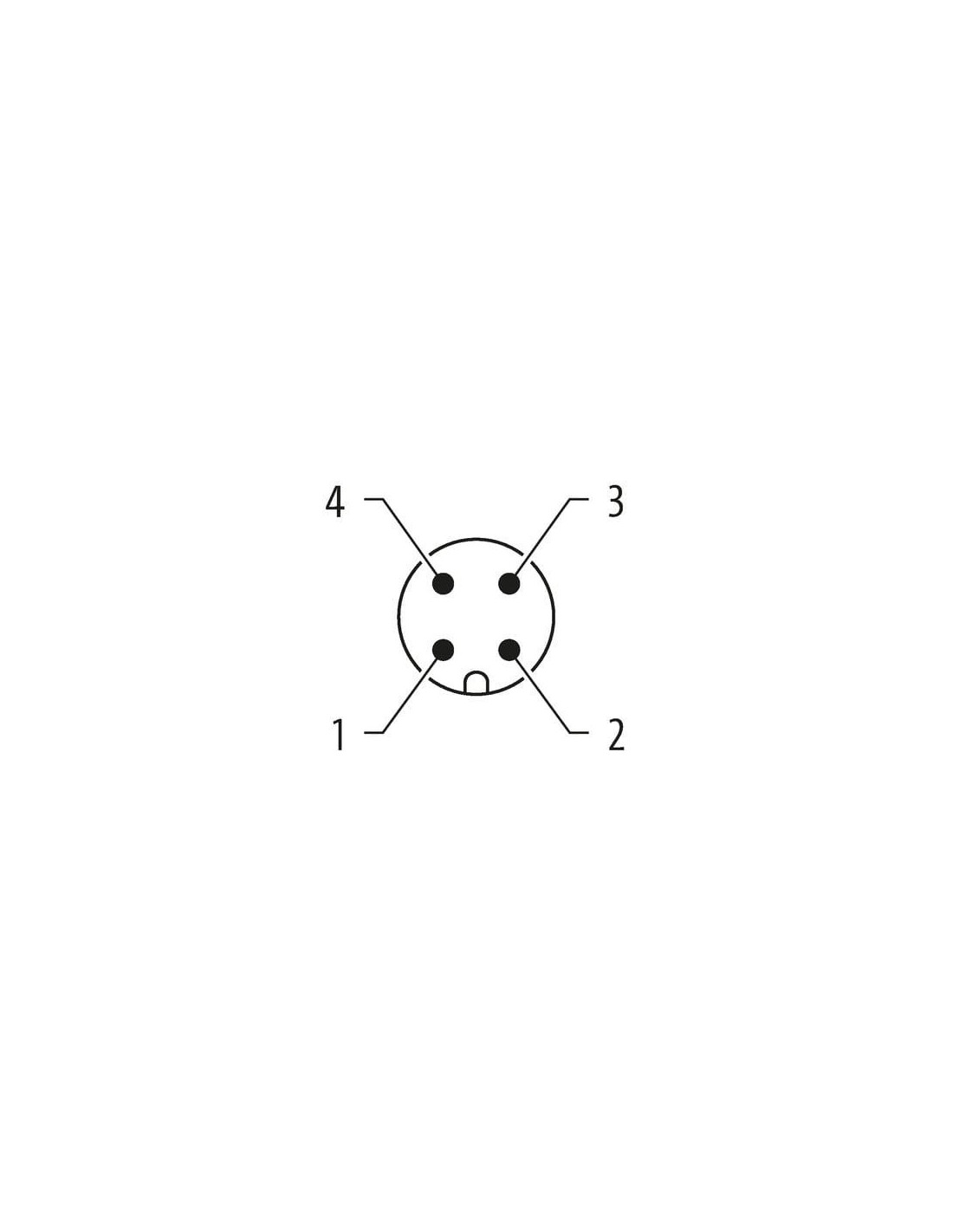

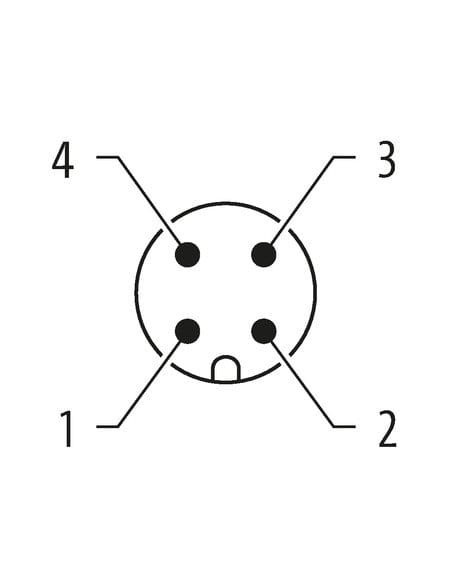

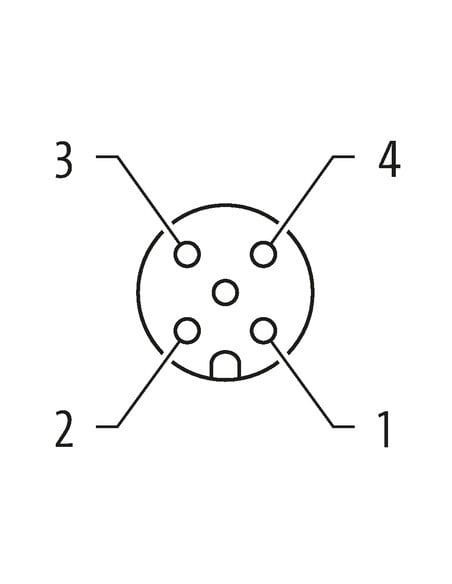

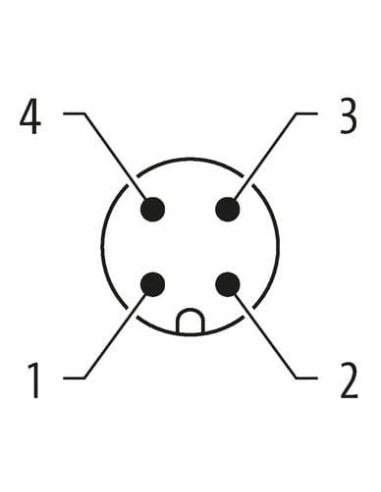

Konstrukcja złącza i schemat pinów

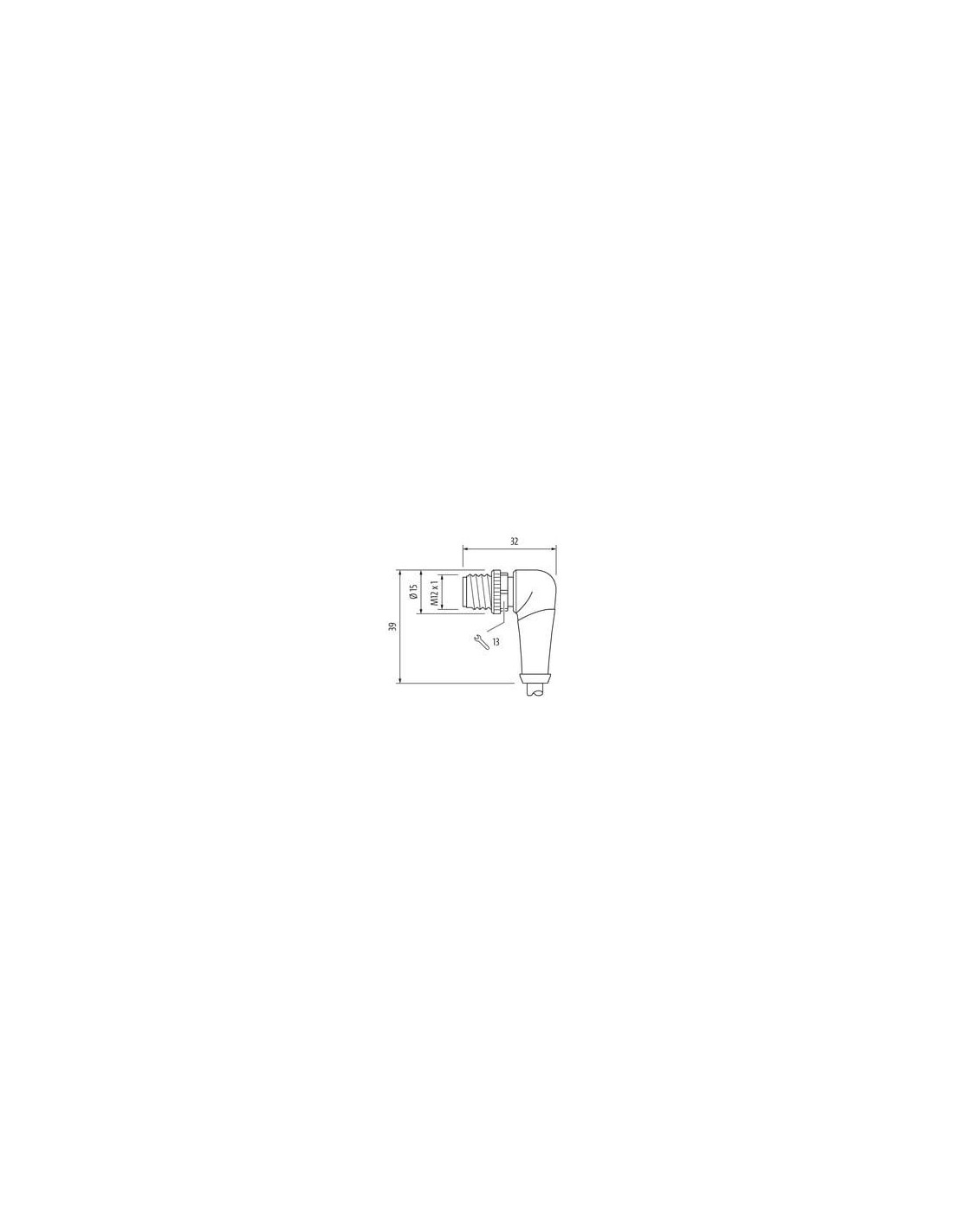

- Męskie i żeńskie złącza M12 – oznaczenie pinów zgodnie ze standardem (schematy dostępne na rysunku technicznym).
- Kątowy układ wtyków – łatwy montaż, nawet w miejscach trudno dostępnych.
- Śruba radełkowana z tworzywa – łatwe i bezpieczne dokręcanie (moment obrotowy 0,6 Nm, klucz SW13).
Podsumowanie – konektor M12 z przewodem 5 m do zastosowań przemysłowych
Złącze M12 męskie kątowe–żeńskie kątowe 4-piny jest przeznaczone do wymagających instalacji przemysłowych, zapewniając wysoką szczelność, odporność mechaniczną, łatwą instalację oraz szerokie możliwości zastosowania. Przewód w otulinie PUR oraz czteropinowe złącze gwarantują uniwersalność oraz niezawodność działania w najtrudniejszych warunkach pracy.
