Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

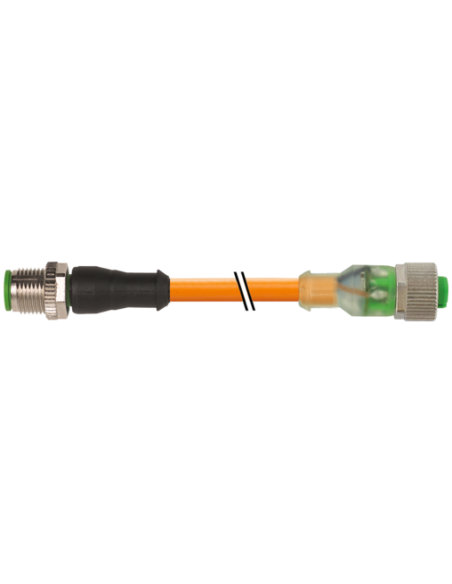

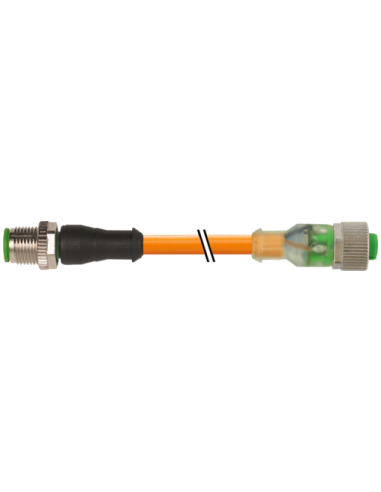

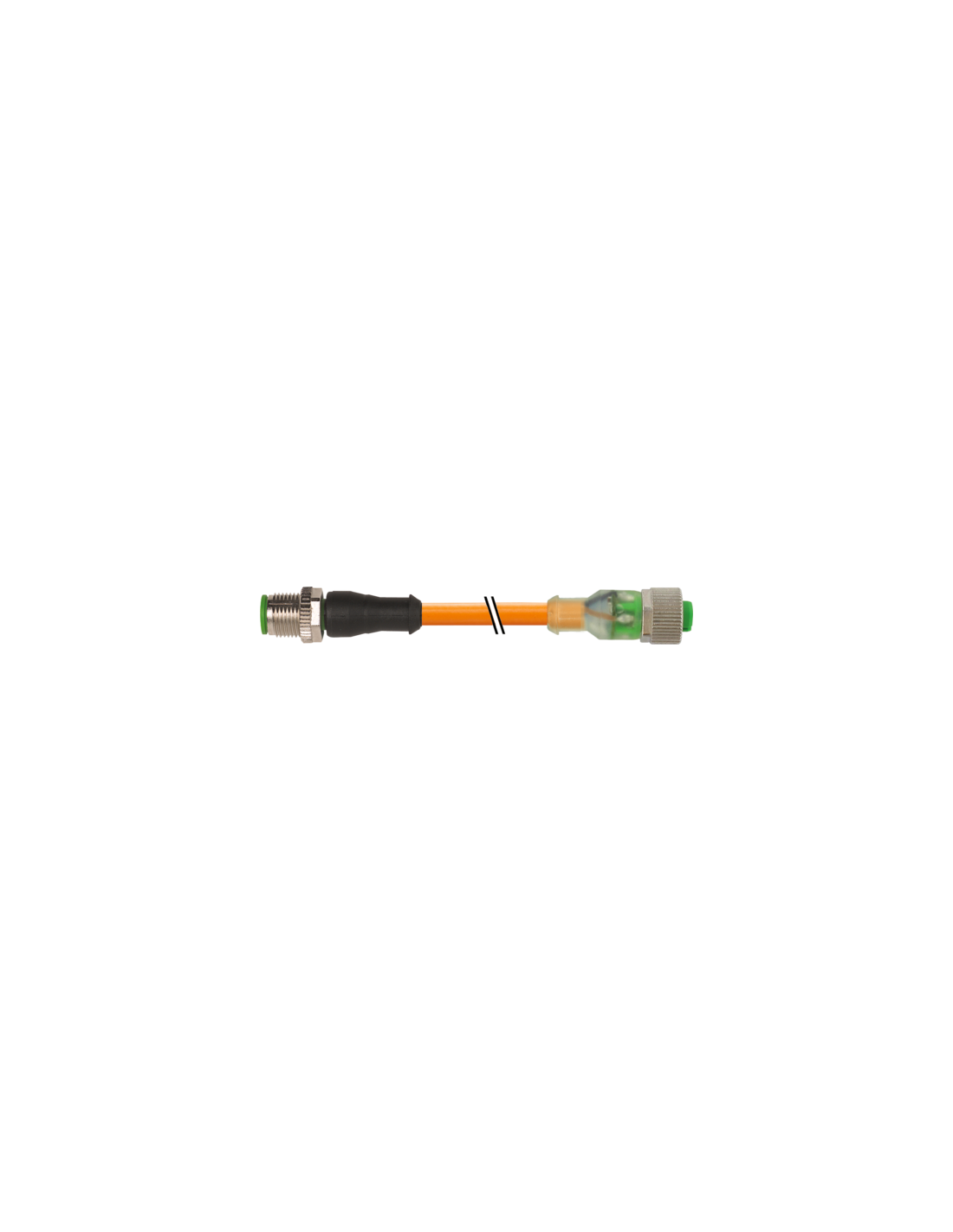

Złącze M12 męskie–żeńskie z podwójną sygnalizacją LED – kabel PUR 1,5 m
Złącze M12 męskie 0° / M12 żeńskie 0° LED 7000-40311-8460150 to profesjonalny kabel połączeniowy przeznaczony do automatyki przemysłowej, maszyn oraz urządzeń wymagających niezawodnych i bezpiecznych złączy. Produkt wyposażony jest w precyzyjne złącza M12 (4-piny, kodowanie A), które zapewniają pewny kontakt oraz wysoką odporność na zakłócenia elektryczne i środowiskowe.
Zastosowanie kabla M12 z LED – automatyka, robotyka, maszyny
Wysokiej jakości przewód sygnałowy M12 z podświetleniem LED znajduje szerokie zastosowanie w:
- systemach czujników i siłowników
- liniach produkcyjnych oraz maszynach przemysłowych
- automatyce i systemach sterowania
- robotyce i urządzeniach specjalistycznych
- montażu w miejscach wymagających szybkiej inspekcji optycznej stanu połączenia
Wytrzymała i odporna konstrukcja przewodu M12
Kabel wykonany jest z materiałów wysokiej jakości – powłoka PUR – odporna na oleje, chemikalia i uszkodzenia mechaniczne. Przewód charakteryzuje się elastycznością oraz odpornością na wielokrotne gięcie i ekstremalne warunki przemysłowe (temperatura pracy od -25°C do +85°C).
- Stopień ochrony IP65, IP66K, IP67 – zabezpiecza przed pyłem, wodą i innymi czynnikami zewnętrznymi
- Wysoka odporność ogniowa: zgodność z normami IEC 60332-2-2 i UL 1581
- Materiały pozbawione szkodliwych związków: bezołowiowe, bezhalogenowe, wolne od kadmu i FCKW
Zalety przewodu z diagnostyką LED
Podświetlane złącza LED to wygodne narzędzie do szybkiej kontroli oraz łatwej diagnostyki poprawności połączenia i wykrywania ewentualnych awarii linii sygnałowych.
Kabel jest gotowy do natychmiastowej instalacji, a uniwersalne złącza M12 męskie i żeńskie o standardowym gwincie M12x1 pozwalają na szeroką kompatybilność z czujnikami, siłownikami i rozdzielaczami rozproszonymi.
Charakterystyka techniczna i bezpieczeństwo użytkowania
- Długość przewodu: 1,5 m (inne długości dostępne na zamówienie)
- 4 żyły w oplocie, skrętka miedziana – zapewniają stabilny przesył sygnałów
- Znamionowe napięcie pracy: 24 V DC (zakres 18–30 V DC)
- Maksymalny prąd na styk: 4 A
- Szybki i bezpieczny montaż – złącze wkręcane, zabezpieczenie przeciwwstrząsowe
Typowe wykorzystanie i kompatybilność
Złącze M12 4-pinowe z kablem i sygnalizacją LED to popularne rozwiązanie w nowoczesnych instalacjach automatyki, które doskonale współpracuje z urządzeniami zgodnymi z normami DIN EN 61076-2-101 (M12). Umożliwia szybkie podłączenie i rozłączenie elementów systemów sterowania bez konieczności używania narzędzi czy lutowania.
Podsumowanie – kabel M12 LED 7000-40311-8460150
Ten przewód połączeniowy M12 męski/żeński z LED zapewnia niezawodne połączenie w wymagających instalacjach przemysłowych, gwarantując wysoki poziom bezpieczeństwa, odporność mechaniczną i szybki montaż. Dzięki zaawansowanej diagnostyce LED użytkownik może łatwo kontrolować poprawność działania podłączonych urządzeń.
