Dostępny
Męski 90° – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

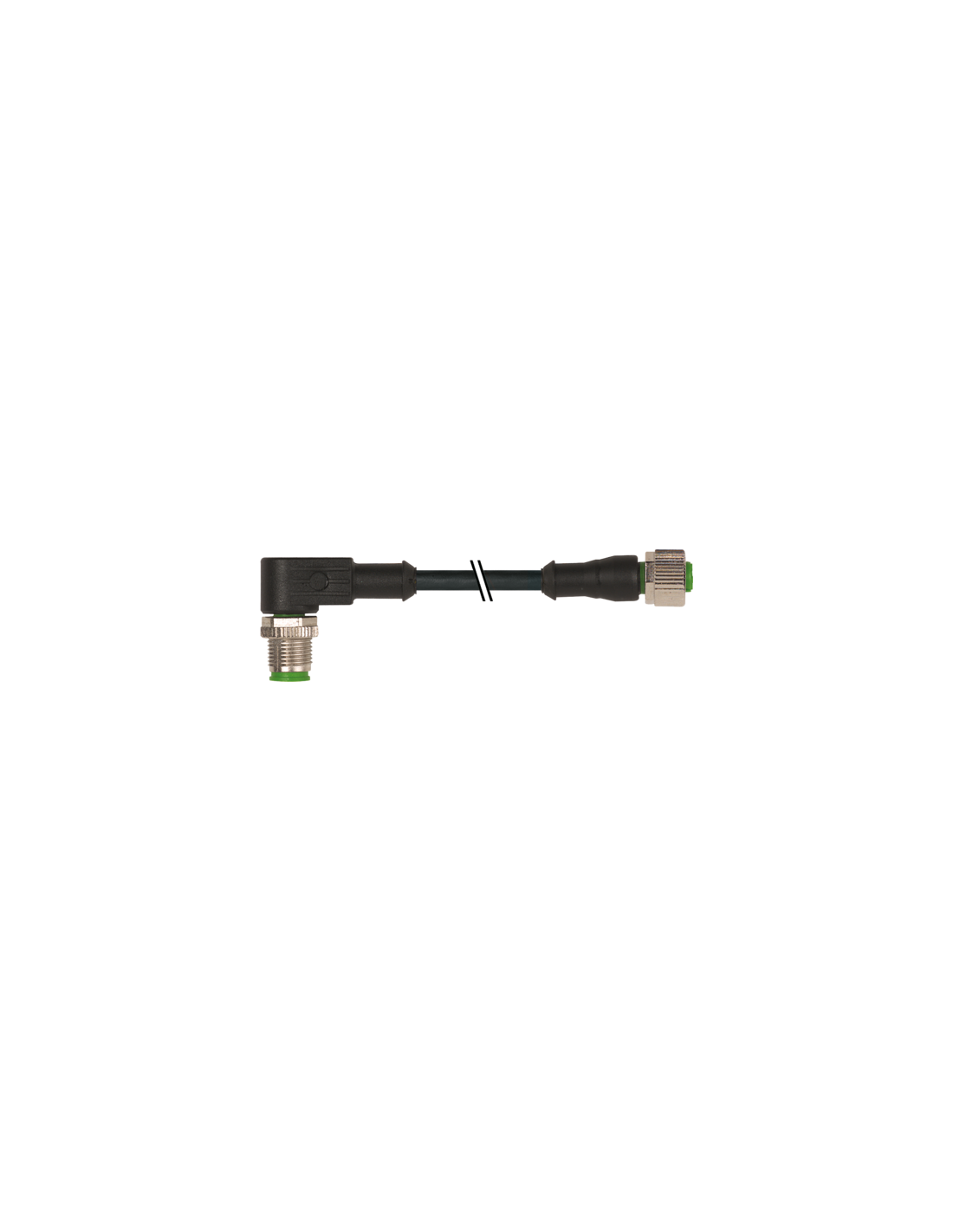

Konektor M12 męski kątowy – M12 żeński prosty 7000-40201-6340150 – profesjonalne rozwiązanie do połączeń przemysłowych
Konektor M12 męski kątowy – M12 żeński prosty o kodzie produktu 7000-40201-6340150 to niezawodne, gotowe do użycia rozwiązanie do łączenia urządzeń automatyki przemysłowej, czujników, sterowników oraz maszyn w wymagających środowiskach przemysłowych. Wersja kątowa umożliwia łatwe prowadzenie kabli w miejscach o ograniczonej przestrzeni, natomiast proste złącze żeńskie gwarantuje wygodny montaż.
Zastosowanie i możliwości wykorzystania konektora M12
Konektor M12 znajduje szerokie zastosowanie w przemyśle automatyki, robotyki, spożywczym, maszynowym, transportowym oraz wszędzie tam, gdzie wymagana jest szybka i trwała komunikacja sygnałowa lub zasilająca. Doskonale sprawdza się przy:
- połączeniach pomiędzy czujnikami a sterownikami PLC
- podłączaniu systemów bezpieczeństwa
- integracji urządzeń na liniach produkcyjnych
- rozwiązaniach mobilnych i stacjonarnych automatyki
- instalacjach elektrycznych o wysokiej odporności na czynniki zewnętrzne
Wytrzymała konstrukcja i wysoki stopień ochrony IP
Złącze zapewnia szczelność na poziomie IP66K oraz IP67, co gwarantuje ochronę przed pyłem, wodą oraz agresywnymi środkami chemicznymi, dzięki obudowie z wysokiej jakości tworzywa PUR i elementom niklowanym. To idealny wybór do zastosowań w trudnych warunkach środowiskowych, zarówno wewnątrz, jak i na zewnątrz pomieszczeń.
Najważniejsze cechy techniczne konektora M12 4-pinowego
- Typ złącza: M12, 4 piny (A-kodowanie)
- Płciowość: męski kątowy – żeński prosty
- Długość przewodu: 1,5 m
- Kabel: 4-żyłowy, skręcany, izolowany, przewód PUR, przekrój 0,34 mm²
- Wytrzymałość na zginanie, skręcanie, promień gięcia (C-track) – przystosowany do pracy w ruchu
- Maksymalne napięcie robocze: 250 V AC/DC
- Maksymalny prąd: 4 A
- Odporność na promieniowanie UV, oleje, benzynę oraz chemikalia
- Twardość płaszcza: 90 ± 5 Shore A
- Temperatura pracy: od -25°C do +85°C (konektor) oraz do -40°C ... +90°C (kabel)
Bezpieczne i szybkie podłączenie w instalacjach przemysłowych
Wysoka jakość wykonania oraz zgodność z normą DIN EN 61076-2-101 sprawiają, że złącze wyróżnia się niezawodnością i prostotą montażu — gwint montażowy M12 x 1 umożliwia szybkie, pewne i szczelne połączenie. Zabezpieczenie przeciwwstrząsowe oraz możliwość stosowania z peszlami o zakresie Ø10 mm zwiększają uniwersalność zastosowania w automatyce.
Budowa i konstrukcja konektora M12 – rysunki techniczne
Przedstawione poniżej schematy pokazują szczegóły konstrukcyjne złącza oraz rozmieszczenie pinów, ułatwiając właściwe podłączenie i integrację w systemach przemysłowych:
- Budowa męskiego złącza kątowego: kompaktowe wymiary – 39x32 mm, SW13
- Złącze żeńskie proste: długość 38 mm, średnica 15 mm
- Schematy połączeń elektrycznych i numeracja pinów dla bezpiecznej instalacji
Główne zalety i zalecenia montażowe
Produkt o uniwersalnej konstrukcji gwarantuje szybkie połączenie bez błędów w okablowaniu, także przy wielokrotnym montażu i demontażu. Zalecane jest stosowanie odpowiednich środków odciążających przewód (np. opasek zaciskowych) i przestrzeganie minimalnych promieni gięcia – zapewnia to pełną ochronę IP oraz maksymalną trwałość instalacji nawet w aplikacjach dynamicznych.
