Męski prosty – żeński proste
M12 – M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

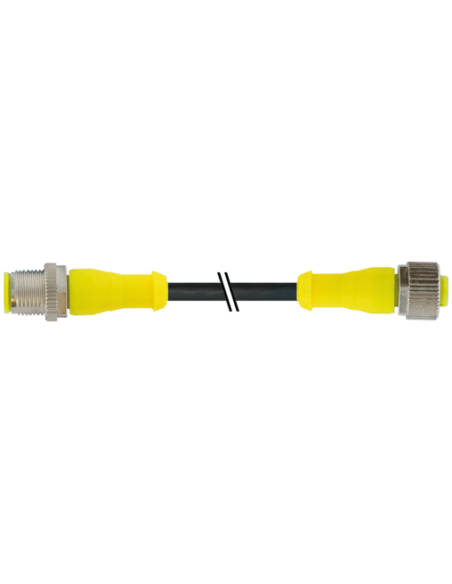

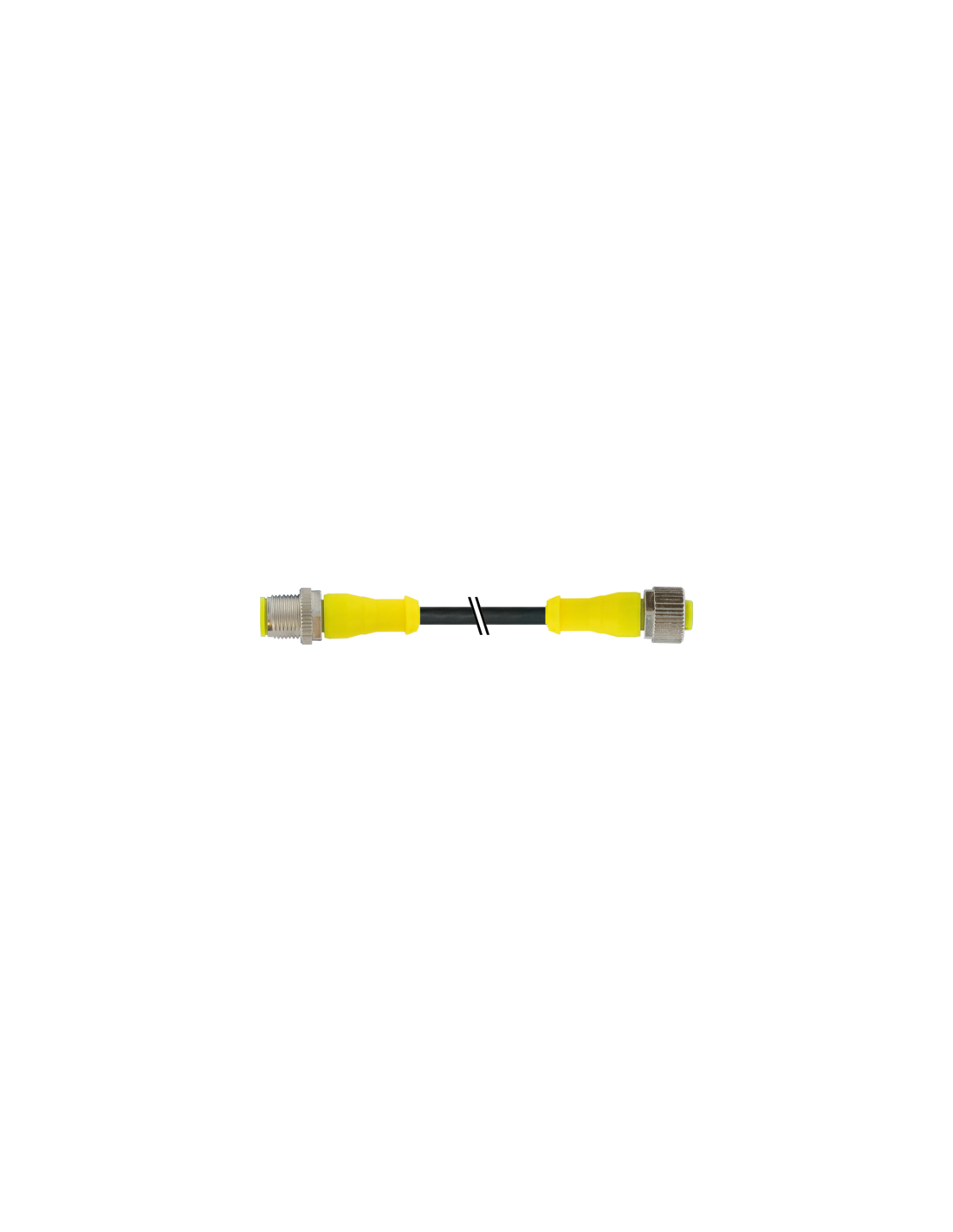

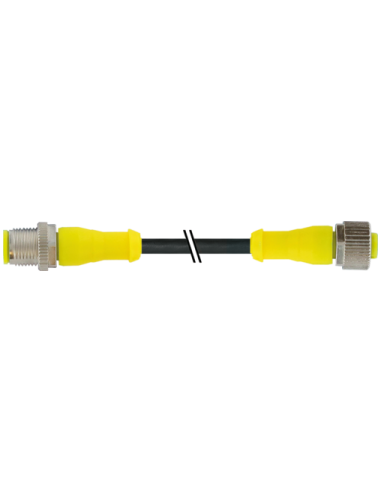

Złącze M12 męskie 0° / M12 żeńskie 0° AIDA 7357-40021-6540500 – Przemysłowe złącze sygnałowe i zasilające
Złącze M12 męskie 0° / M12 żeńskie 0° o numerze katalogowym 7357-40021-6540500 to profesjonalny przewód połączeniowy przeznaczony do zastosowań w automatyce przemysłowej oraz instalacjach maszynowych. Wyposażone w czteropinowe wtyki prostoliniowe z opaską kodującą, stanowi niezawodne rozwiązanie zapewniające bezpieczne i trwałe połączenie elektryczne w wymagających warunkach przemysłowych.
Specjalistyczne cechy przewodu M12 - odporność i trwałość
Wytrzymałe metalowe odlewy cynkowe oraz obudowa z wysokiej jakości tworzywa sztucznego gwarantują wysoką odporność na czynniki chemiczne i oleje. Zastosowany płaszcz z PUR zapewnia podwyższoną odporność na ścieranie, promieniowanie UV oraz działanie iskier spawalniczych. Złącze jest przystosowane do pracy w otoczeniu o podwyższonej wilgotności, zabrudzeniach oraz ekspozycji na agresywne substancje przemysłowe (zaleca się sprawdzenie odporności materiałów w przypadku szczególnie agresywnych mediów).
Parametry techniczne przewodu M12 4-pinowego
- Długość kabla: 5 m
- Liczba przewodów: 4 – skrętka miedziana 0,34 mm²
- Izolacja i płaszcz: PUR, oznaczenie kolorów: czarny, niebieski, biały, brązowy
- Powłoka styków: Pozłacane – gwarancja niskiej rezystancji kontaktowej i zwiększonej trwałości
- Zakres temperatur pracy: od -40°C do 90°C (w zależności od trybu pracy)
- Maksymalne napięcie pracy: 250 V AC/DC (kabel: 300 V AC)
- Stopień ochrony przed zanieczyszczeniem: 3
- Odporność na UV, płomień, oleje i benzynę – zgodność z wieloma normami branżowymi
Złącza M12 – bezpieczeństwo i łatwość montażu
Męskie i żeńskie wtyki M12 są wyposażone w standardowe oznaczenia styków zgodne z normą AIDA oraz międzynarodowym kodowaniem. Dzięki możliwości montażu poprzez włożenie i dokręcenie, instalacja przewodu jest szybka i nie wymaga wyspecjalizowanego narzędzia. Stosowanie dodatkowych zabezpieczeń (np. opasek zaciskowych) pozwala na ochronę połączenia przed niepożądanymi uszkodzeniami mechanicznymi.
Typowe zastosowania przewodu M12 4-pinowego
- Automatyka przemysłowa – połączenia sensorów, siłowników i urządzeń wykonawczych
- Maszyny produkcyjne oraz systemy przenośników
- Systemy bezpieczeństwa – okablowanie elementów detekcyjnych
- Przemysł motoryzacyjny i spożywczy – odporność na trudne warunki pracy
- Szafy sterownicze oraz instalacje elektryczne w środowiskach wymagających wysokiej odporności chemicznej i mechanicznej
Korzyści z zastosowania renomowanych złączy M12 AIDA
Wysoka jakość wykonania oraz zgodność z międzynarodowymi normami cURus gwarantują bezpieczeństwo i niezawodność przez długi okres użytkowania. Przewód charakteryzuje się szerokim zakresem odporności na uszkodzenia mechaniczne, skręcanie, zginanie oraz dynamiczne obciążenia (do 10 milionów cykli gięcia w prowadniku kablowym). Umocnione styki oraz pozłacane powierzchnie kontaktowe zapewniają stabilność parametrów transmisji sygnałów i zasilania, nawet przy intensywnym użytkowaniu w warunkach przemysłowych.

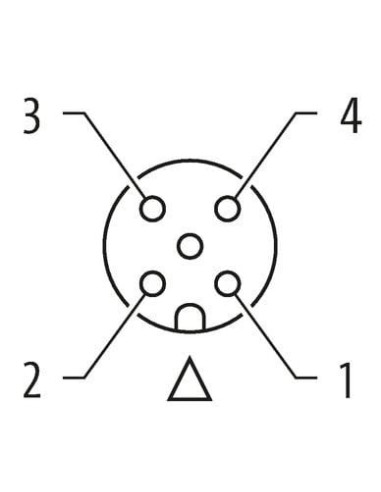

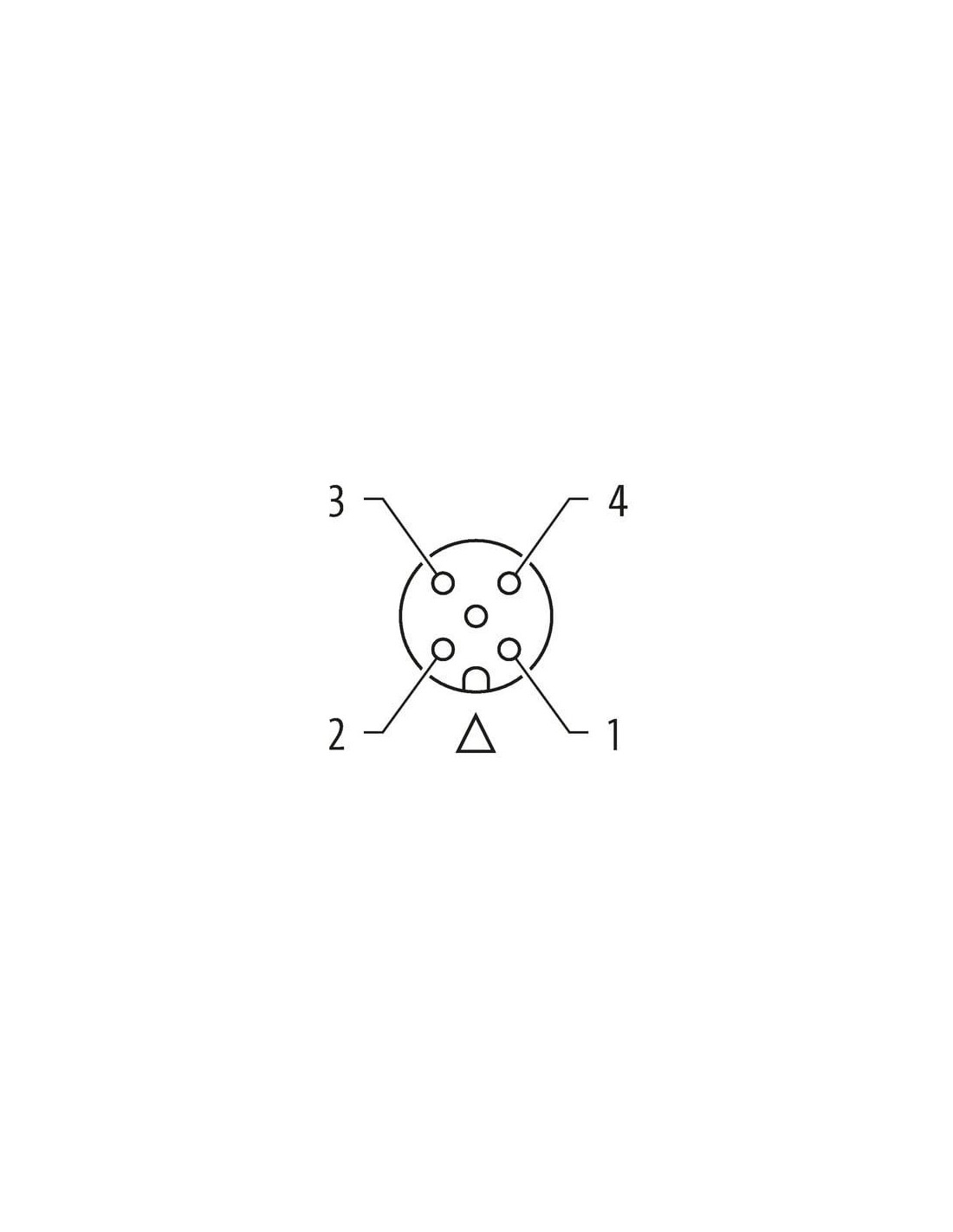

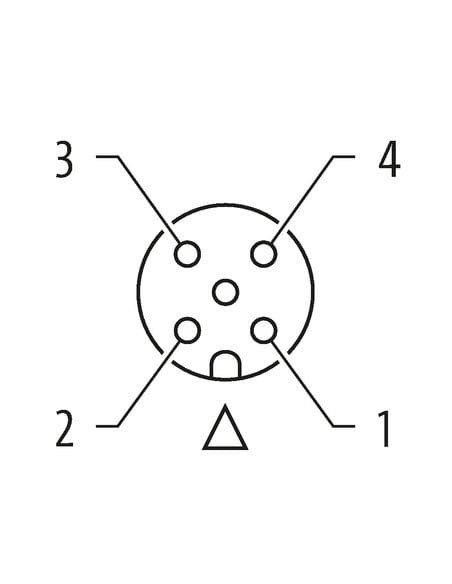

Złącze M12 4-pin – schematy i konfiguracja przewodów
Na podstawie udostępnionych schematów, przewód zachowuje pełną kompatybilność ze standardowymi urządzeniami z wyjściem lub wejściem M12. Typowa konfiguracja styków oraz kolorystyka przewodów to:
- Pin 1 – Brązowy (BN)
- Pin 2 – Biały (WH)
- Pin 3 – Niebieski (BU)
- Pin 4 – Czarny (BK)
Umożliwia to łatwą integrację z istniejącą instalacją automatyki i eliminuje ryzyko błędów montażowych.
