Męski prosty – żeński 90°
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

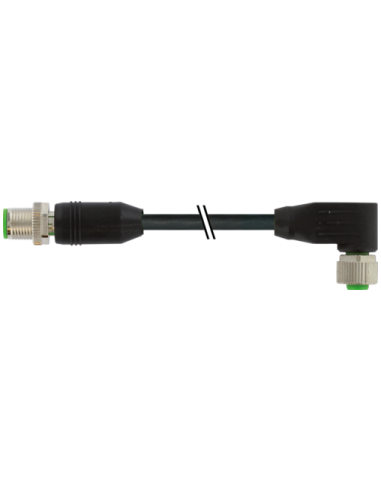

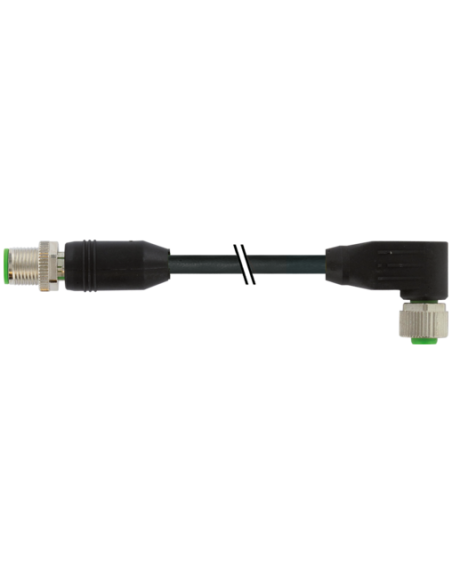

Złącze przemysłowe M12 męskie 0° / M12 żeńskie 90° – kabel 3 m, 8-pin
Przemysłowy przewód M12 męski 0° / M12 żeński 90° to wysokiej jakości kabel sygnałowy, przeznaczony do połączeń w automatyce przemysłowej. Produkt wyposażony jest w prostą wtyczkę męską (M12) na jednym końcu oraz kątowe gniazdo żeńskie (M12, 90°) na drugim końcu, co pozwala na instalację w miejscach o ograniczonej przestrzeni. Przewód o długości 3 metrów zapewnia dużą elastyczność przy podłączaniu urządzeń.
Kabel przemysłowy M12 – Zastosowanie, zalety i typowe obszary użycia
Złącze M12 to standard w przemyśle automatyki, robotyki, systemach sterowania oraz w technologii transportowej i intralogistyce. Kabel M12 8-pinowy sprawdzi się szczególnie w aplikacjach wymagających wysokiej odporności na czynniki chemiczne, oleje oraz intensywną eksploatację mechaniczną.
- Idealny do przesyłania sygnałów i zasilania w czujnikach, siłownikach, modułach I/O oraz innych urządzeniach automatyki
- Kątowe złącze żeńskie ułatwia montaż w trudno dostępnych miejscach lub tam, gdzie kluczowa jest oszczędność przestrzeni
- Odporność mechaniczna i chemiczna – zastosowanie wytrzymałej powłoki PUR oraz materiałów bezhalogenowych, bezołowiowych i wolnych od FCKW
- Wysoka żywotność przewodu dzięki zwiększonej odporności na zginanie oraz skręcanie (do 10 milionów cykli)
- Średnica zewnętrzna kabla 5,8 mm pozwala na wygodne prowadzenie wiązek przewodów w szafach i kanałach kablowych
- Temperatura pracy od -40°C do 90°C (w zależności od aplikacji), co pozwala na użycie w różnych warunkach środowiskowych w przemyśle
Parametry techniczne przewodu M12 – bezpieczne podłączenie i wysoka niezawodność
W przewodzie M12 8-pinowym zastosowano przewodniki miedziane o przekroju 0,25 mm², izolowane materiałem PP, co gwarantuje odpowiednią elastyczność oraz niską rezystancję przewodzenia (79 Ω/km przy 20°C). Kabel rozpoznawalny jest po czarnej izolacji zewnętrznej, a oznaczenie przewodów kolorami (biały, czerwony, niebieski, różowy, szary, żółty, zielony itp.) znacznie ułatwia identyfikację podczas montażu.
- Zgodność z normami odporności na promieniowanie UV oraz ogień (IEC 60332-2-2, UL 1581)
- Klasa ochrony przed zanieczyszczeniem: 3, znamionowy pik napięciowy: 0,8 kV
- Stopień ochrony IP utrzymywany tylko przy poprawnej instalacji oraz zachowaniu promieni gięcia
- Certyfikat cURus – akceptacja do stosowania na rynkach europejskim i amerykańskim
Podłączenie i montaż przewodu M12 – praktyczne wskazówki
Warto pamiętać o odpowiednim zabezpieczeniu przewodu przed nadmiernym zginaniem i naprężeniami. Zastosowanie opasek kablowych oraz przestrzeganie zalecanego promienia gięcia (5x średnica zewnętrzna dla instalacji stałej, 10x dla przewodów ruchomych) zapewnia długą i bezawaryjną eksploatację.
Podsumowując, przewód M12 męski 0° / M12 żeński 90° o długości 3 m to niezawodne i wszechstronne rozwiązanie do połączeń sygnałowych w instalacjach przemysłowych. Produkt przeznaczony jest dla wymagających aplikacji, gdzie liczy się trwałość, bezpieczeństwo oraz łatwość montażu.
